Страница 23
Поиск и устранение неисправностей
3A0516D
23
Диагностика платы управления жидкостной станцией
Для поиска и устранения неисправностей в работе платы управления жидкостной станцией см. на Р
и в Табл. 5. Также см. раздел Электросхема системы на стр. 32 и 33.
Р
ИС

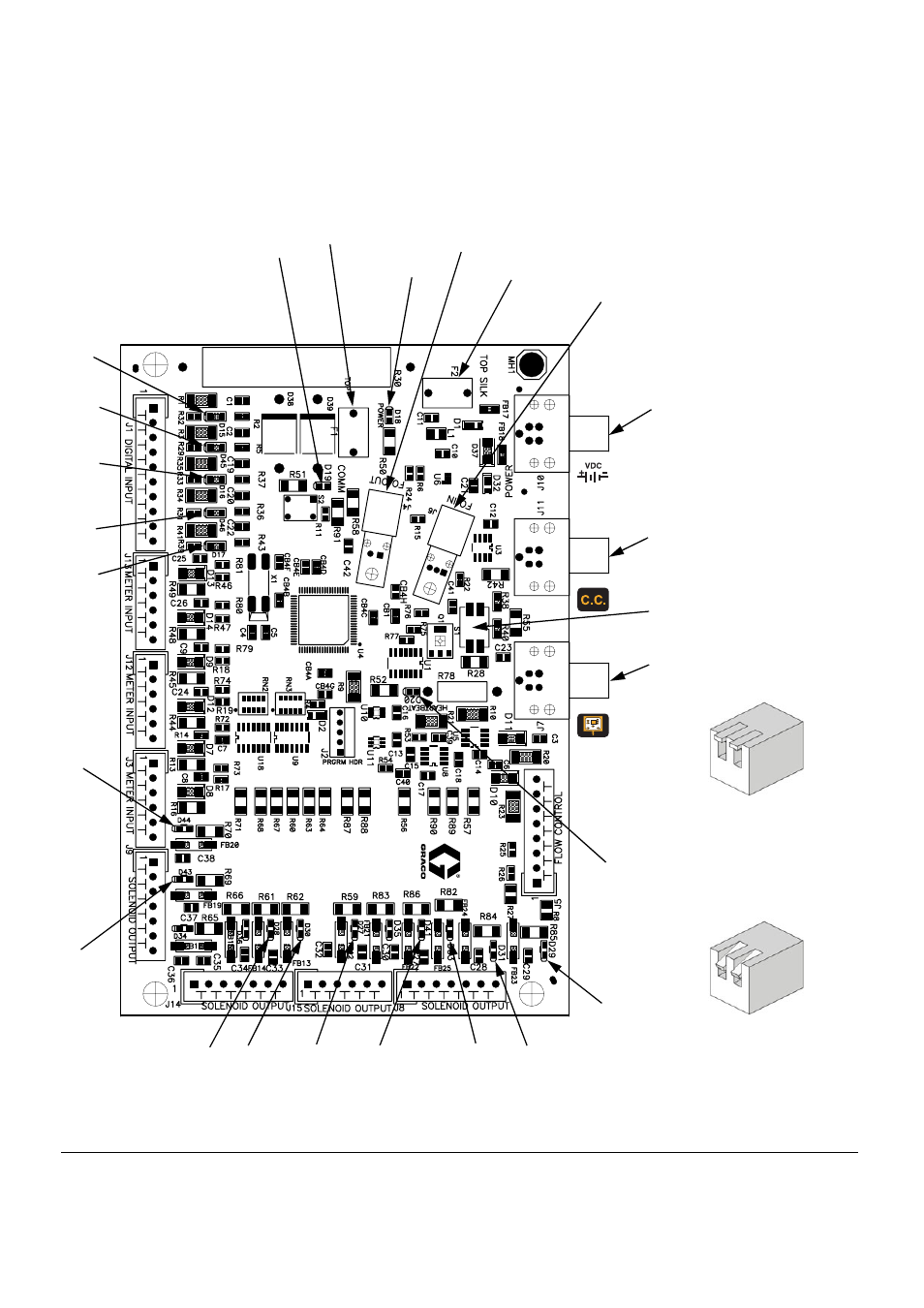

. 8. Диагностика платы управления жидкостной станцией 255765
Установите переключатель S1
в положение ВКЛ (вниз), если
в системе есть устройство
управления окрасочной камерой
ИЛИ модуль смены цвета, или
если оба указанных прибора
отсутствуют.
TI15224a
J10 (вход
электропитания)
J11 (модуль смены цвета)
J7
(устройство управления
окрасочной камерой)
D15
D45
D16
D46
D17
D44
D43
D28
D30
D27
D41
D33
D31
D29
D20
D18
D19
J4
(выход оптоволокна, синий)
J6
(вход оптоволокна, черный)
F2 (предохранитель)
Установите переключатель
S1 в положение ВЫКЛ
(вверх), если в системе есть
устройство управления
окрасочной камерой И
модуль смены цвета.
TI15223a
Установите переключатель
S1 в указанном ниже
положении.
F1
(предохранитель)
