Инструкция по эксплуатации Graco SaniForce Pump 2:1
Страница 8
Установка

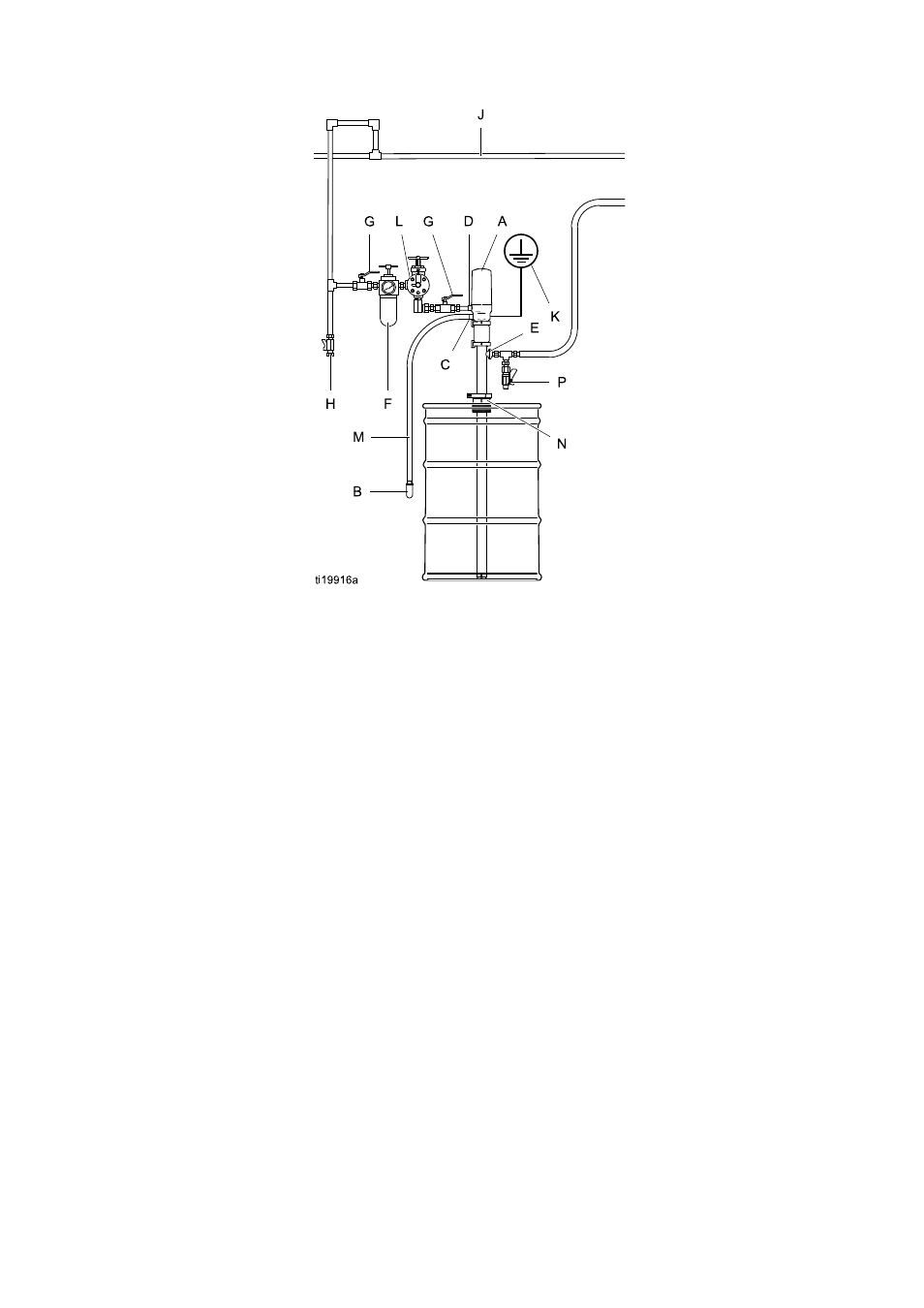

Figure 1 Типовая установка
Обозначения
Компоненты насоса, входящие в комплектацию
Компоненты системы и вспомогательные
принадлежности, продаваемые отдельно
A
Пищевой насос с креплением
F
Воздушный фильтр/регулятор давления
воздуха (Graco PN 234398)
B
Глушитель выхлопного воздуха (может быть
установлен на насосе дистанционно с помощью
выпускного шланга, справ. M)
G Главный воздушный клапан стравливающего
типа (обязательный компонент)
C Выпускное воздушное отверстие, 3/8 npt
H
Клапан и дренажный кран воздушной линии
D Впускное отверстие для воздуха, 3/8 npt
J
Главный воздуховод
K
Провод заземления насоса (обязательно, Graco
PN 238909)
L
Отсечной клапан насоса
E
Фланцевое выпускное отверстие tri-clamp, 2,5
см (заказать комплект 24R649
для адаптера с резьбой 25 мм DIN 11851. См.
Вспомогательные принадлежности, page 26
.)
M Выпускной шланг, набор 24R646, см.
Вспомогательные принадлежности, page 26
.
N
Пищевая пробка-переходник, набор 24R650, см.
Вспомогательные принадлежности, page 26
.
P
Клапан слива жидкости (установка обязательна)
8
332497B
