Ремонт
4. Полностью извлеките поршневой шток (202)
из нижней части цилиндра.

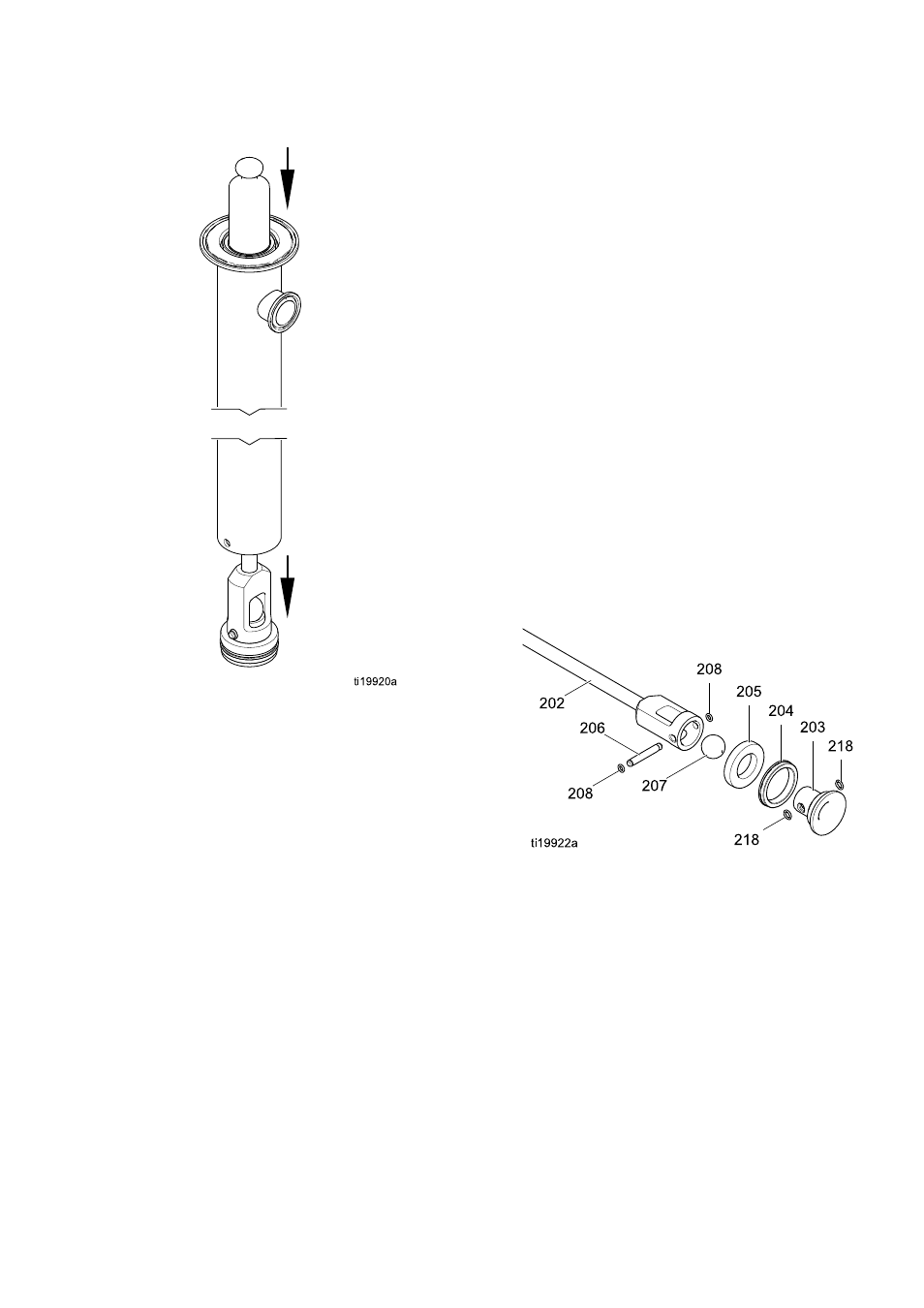

Figure 9
5. См. рисунок 10. Извлеките уплотняющее кольцо
(208), затем извлеките удерживающий штифт
(206) и удалите второе уплотняющее кольцо.
Извлеките блок выпуска и шарик (207). Извлеките
уплотнительные кольца (218) из седла (203).
Следите за тем, чтобы не перепутать их с
уплотнительными кольцами удерживающего
штифта (208). Снимите подшипник (205) и
П-образное уплотнение (204) с седла (203).
ПРИМЕЧАНИЕ. Если замена П-образного
уплотнения (204) не производителя, аккуратно
снимите и очистите уплотнительное кольцо без
повреждения внешней или внутренней кромки
П-образного уплотнения.
6. Очистите и осмотрите все детали. При
необходимости детали следует заменить.
Повторная сборка после очистки
Примечание. Любые поврежденные детали следует
заменить.
Примечание. На уплотнительные кольца, поршневые
уплотнения и уплотнения горловины следует нанести
подходящую водостойкую санитарную смазку.
1. Смажьте П-образное уплотнение (204) и подшипник
(205) и установите их на седло поршня (203).
Кромка П-образного уплотнения должна быть
направлена вверх. Смажьте уплотнительные
кольца (218) и установите их на блоке седла.
Установите шарик (207) и затем блок седла в
выпускной корпус.
2. Смажьте уплотнительное кольцо (208) и установите
его в паз штифта выпускного седла (206).
Протолкните штифт (206) через отверстия.
Смажьте другое уплотнительное кольцо (208) и
установите его в другой паз штифта выпускного
седла. Проверьте, на месте ли уплотнительные
кольца (208) в пазах.
ПРИМЕЧАНИЕ. Используйте
небольшие
уплотнительные кольца (208) на штифте (206)
и большие уплотнительные кольца (218) на
блоке седла. При необходимости расположите
уплотнительные кольца на столе, чтобы определить
размер.
Figure 10
3. Нанесите смазку на внутреннюю поверхность
цилиндра по краям. Затем вставьте штифт (202)
в цилиндр сверху.
4. Смажьте уплотнение с U-образным сечением
(217) и установите его в картридж (215). Кромки
П-образного уплотнения должны быть направлены
из картриджа.
5. Смажьте уплотнительное кольцо (216) и установите
его на внешнюю сторону картриджа (215).
6. Поднимите штифт (202) и извлеките его из детали
цилиндра. Смажьте штифт и вставьте картридж
(215) над штифтом в цилиндр.
7. Смажьте уплотнительное кольцо (220) и установите
его над штифтом в паз в верхней части картриджа.
Затем повторно вставьте штифт в цилиндр.
8. Смажьте уплотнительное кольцо (211) и установите
его во впускное седло (210) и затем установите
седло (210) во впускной корпус (209). С помощью
штифта выровняйте отверстия.
