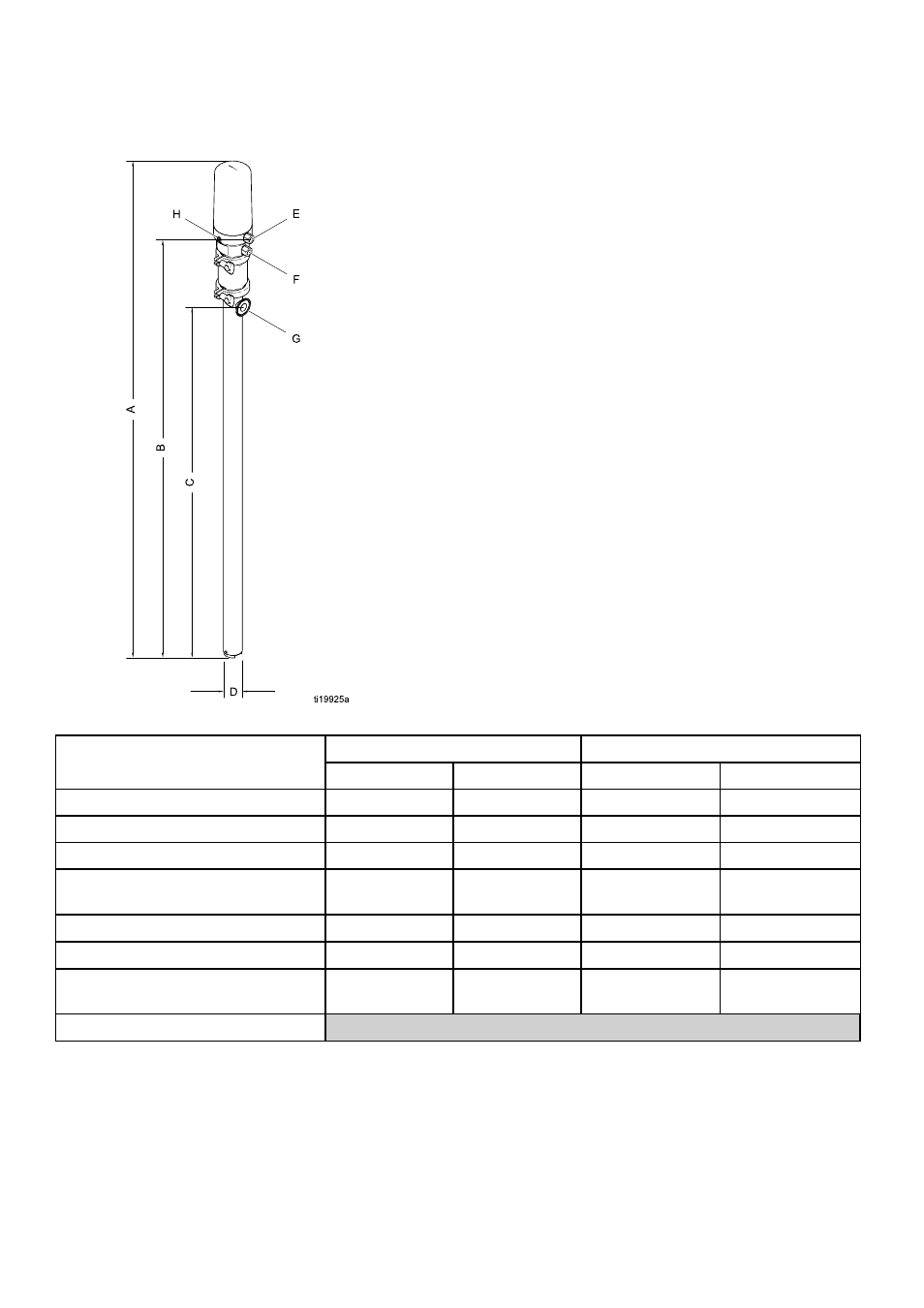

Габариты
Габариты
Модели 24N300 и 24N344
Модели 24R046 и 24R047
Справочный материал
дюймы
см
дюймы
см
A
61.9
157.2
54.9
139.4
B
53.7
136.4
46.7
118.6
C
44.5
113.0
37.5
95.2
D (наружн. диам. впускное
отверстие для жидкости)
1.972
5.0
1.972
5.0
E (впускное воздушное отверстие)
3/8 npt (f)
9,5 npt (f)
3/8 npt (f)
9,5 npt (f)
F (выхлопной воздух)
3/8 npt (m)
9,5 npt (m)
3/8 npt (m)
9,5 npt (m)
G (выпускное отверстие для
жидкости, Tri-Clamp)
1
2.5
1
2.5
H (винт заземления)
332497B
27
