Ремонт
Ремонт
Отсоединение пневмодвигателя
1. Следуйте инструкциям в разделе Процедура снятия
давления , страница 8.
2. См. рисунок 11, страница 17.
3. Отпустите верхний зажим (5).
4. Отклоните пневмодвигатель и снимите вал с
поршневого штока. Поднимите пневмодвигатель
и снимите его с насоса.
5. Отпустите нижний зажим (5). Снимите соединитель
(3) и прокладку (2).
6. При использовании переходника для шпунта
(комплект вспомогательных принадлежностей
24R650) снимите зажим.
7. Потяните поршневой насос вверх и из контейнера.
Разборка пневматического
двигателя
1. С помощью полосового металла на основании
(118) зажмите пневмодвигатель в зажимном
приспособлении.
2. Снимите крышку двигателя (10).
3. Снимите колпачок (103). Используйте большие
разводные плоскогубцы или ленточный ключ
на колпачке и зафиксируйте цилиндр (101) с
помощью ленточного ключа, чтобы предотвратить
деформацию цилиндра. Снимите прокладку (102) с
внутренней стороны колпачка. Проверьте пружину
(104) под колпачком.
ПРИМЕЧАНИЕ. Используйте гайковерт, чтобы при
необходимости извлечь пружину.
4. Ленточным ключом снимите цилиндр (101).
Проверьте на отсутствие царапин или
повреждений.

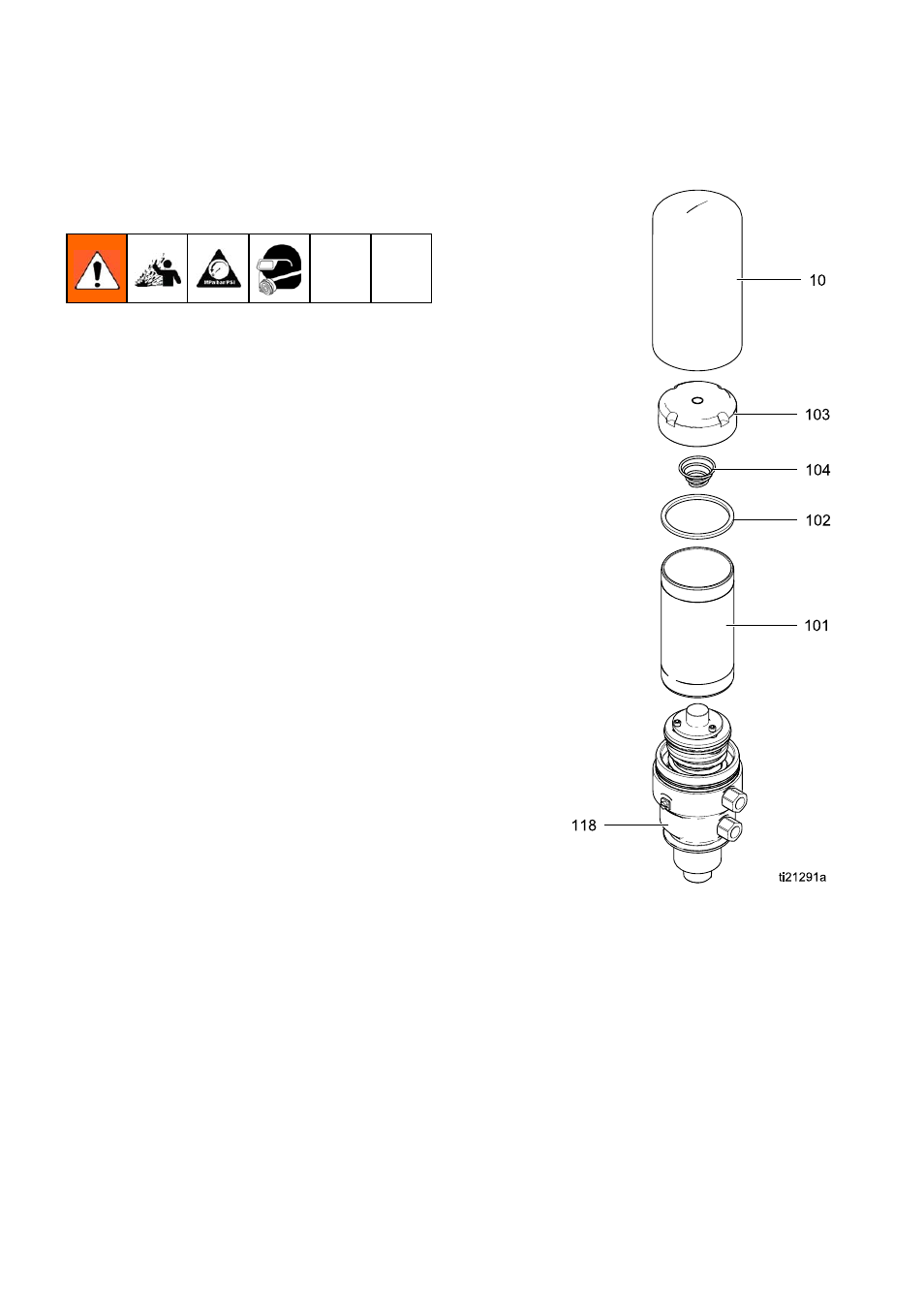

Figure 2
