Страница 13
Ремонт

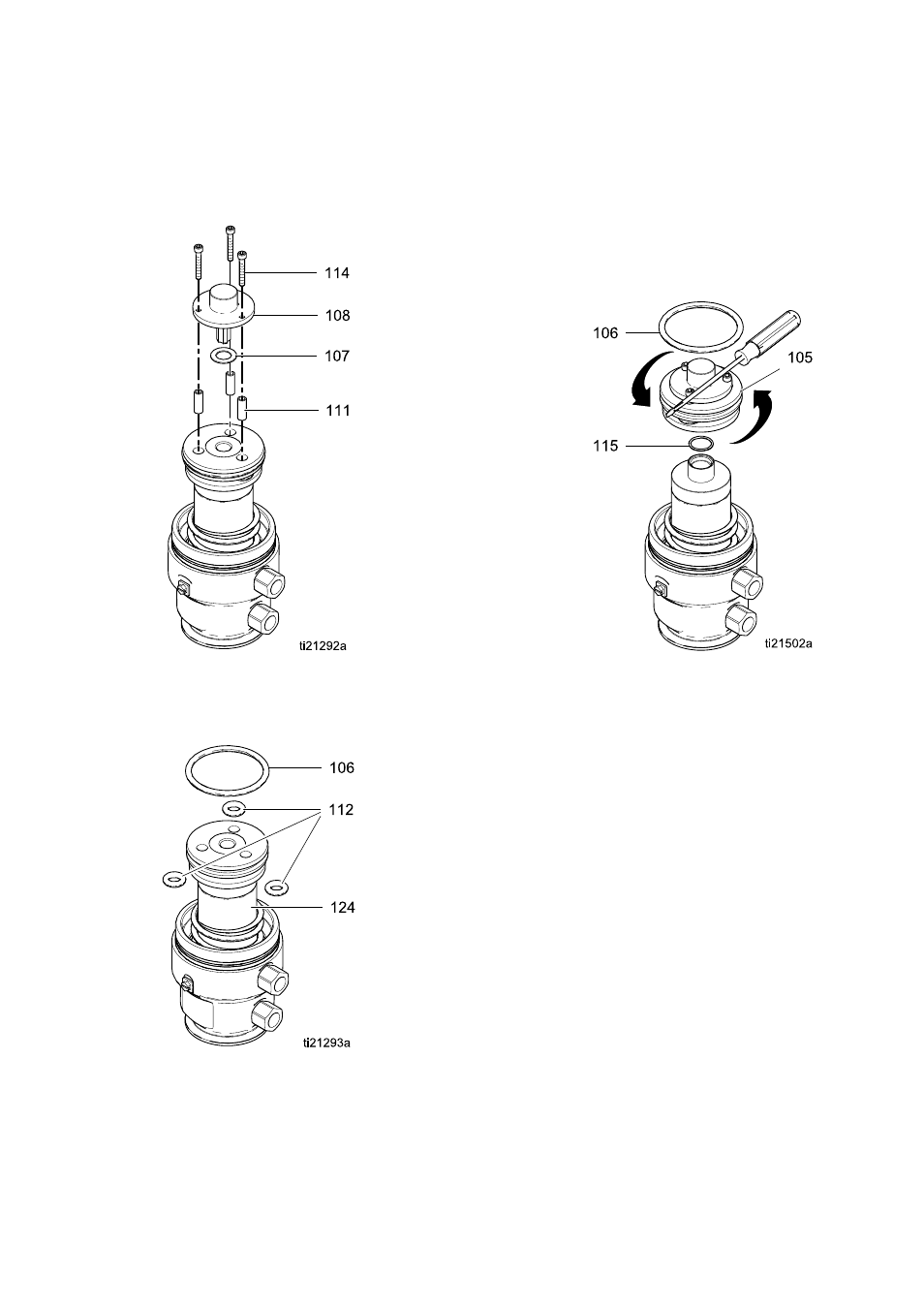

5. Разборка воздушного клапана. Для разборки
воздушного клапана с целью очистки или замены
деталей выполните шаги ниже.
a. Извлеките три винта (114) и колпачок клапана
(108). Снимите прокладку (107) и распорки
(111).
Figure 3
b. Извлеките три уплотнительных кольца (112)
со сторон клапана. Снимите уплотнительное
кольцо (106).
Figure 4
6. Замена воздушного клапана. Для замены всего
воздушного клапана без разборки выполните эти
шаги.
a. Приобретите комплект 262035, чтобы
произвести замену всего блока клапана.
b. Зафиксируйте поршень в тисках. Придержите
колпачок поршня с помощью рычажного ключа
и открутите воздушный клапан (105). Защемите
лезвие отвертки между головками винтов и
шестигранной головкой воздушного клапана,
чтобы повернуть.
Figure 5
c. Извлеките уплотнительные кольца (115, 106).
d. Замените новым блоком клапана и
уплотнительными кольцами из набора 262035.
Нанесите трубный герметик на резьбу клапана
(105) и затяните с усилием от 20,3 до 27,1 Н•м
(от 15 до 20 дюймофунтов).
