Ремонт
9. Смажьте уплотнительное кольцо (216) и установите
его во впускной корпус (209) и затем установите
шарик (213) и штифт (212).
10. Вставьте собранный корпус в нижнюю часть
цилиндра.
11. Протолкните штифт (214) через отверстия на одной
стороне. Смажьте уплотнительные кольца (208) и
установите их
изнутри
, поместив каждое из них в
отдельный паз на штифте. Затем вставьте штифт
в другую сторону. Концы штифта должны быть
гладкими на внешней части цилиндра. Проверьте,
на месте ли уплотнительные кольца в пазах.

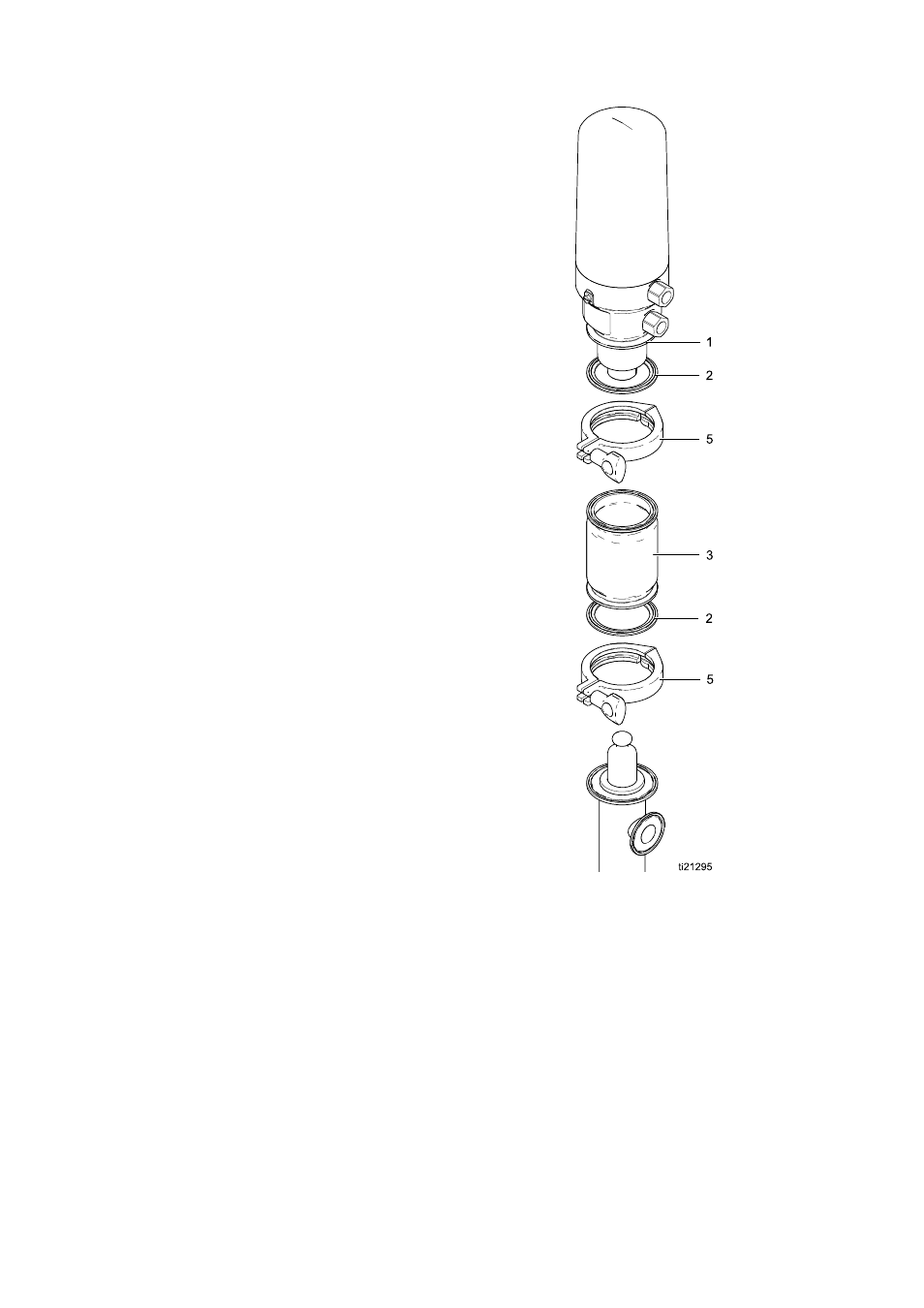

Повторное присоединение насоса
1. При использовании переходника для шпунта
(комплект вспомогательных принадлежностей
24R650) установите его в крышку бочки.
2. Задвиньте поршневой насос в бочку.
3. Установите прокладку (2) поверх поршневого
насоса. Затем установите соединитель (3)
на поршневой насос
меньшей
стороной вниз.
Установите зажим (5) и затяните вручную.
4. Установите вторую прокладку (2) на пневматический
двигатель. Убедитесь в том, что она надежно
закреплена на плече выравнивания. Закрепите вал
пневматического двигателя на сдвижном штоке и
опустите пневматический двигатель. Установите
зажим (5) и затяните вручную.
Figure 11
