Инструкция по эксплуатации Graco SaniForce Pump 2:1
Страница 15
Ремонт

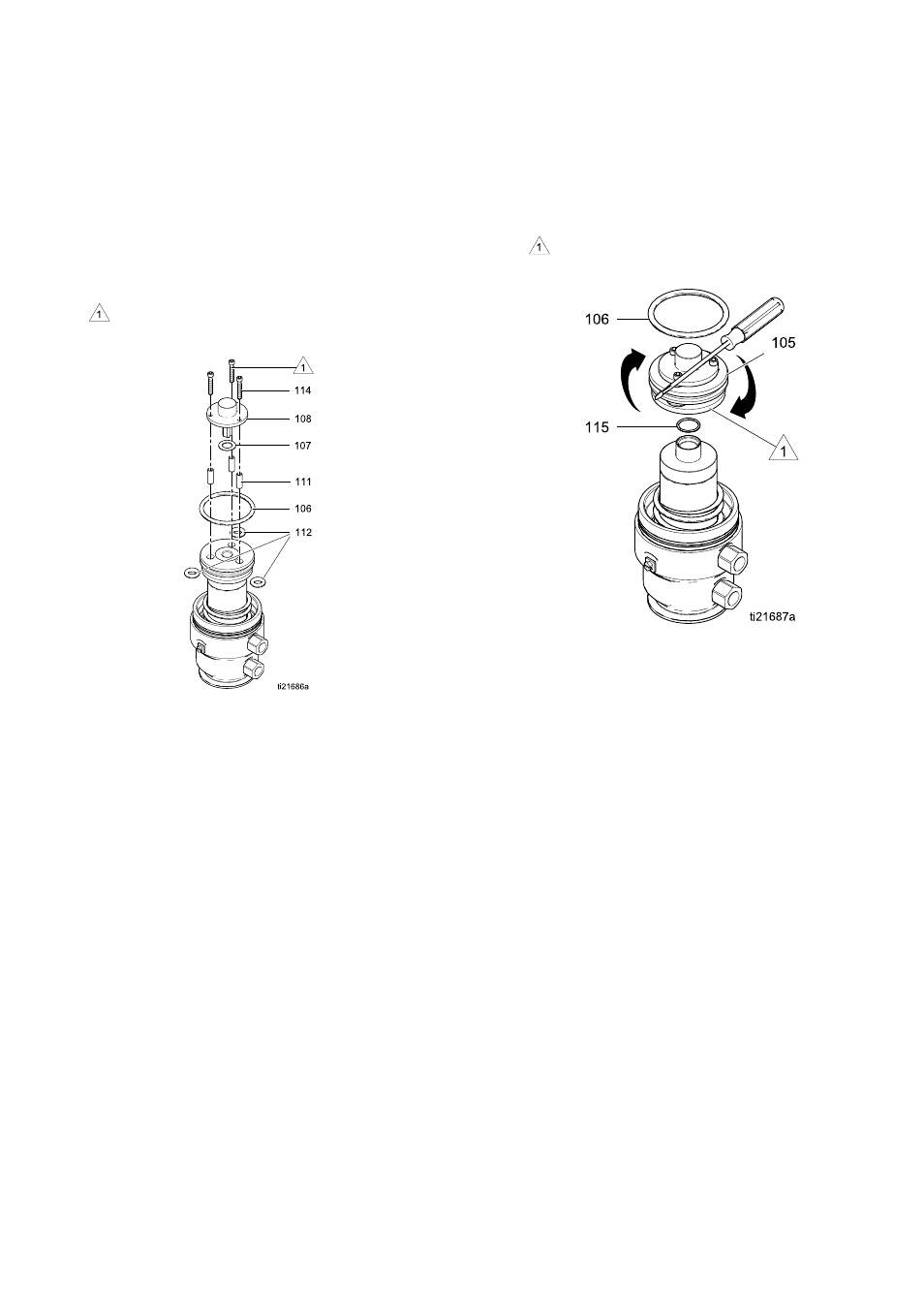

7. Повторно соберите воздушный клапан
(при необходимости). Нанесите смазку на
уплотнительное кольцо (106) и установите его на
воздушном клапане (105). Нанесите смазку на
три уплотнительных кольца (112) и установите
распорки (111). Установите прокладку (107) и
колпачок клапана (108). Нанесите синий фиксатор
Loctite или эквивалентный ему на резьбу винта.
Затяните винты с усилием от 2,3 до 3,4 Н•м (от
20 до 30 дюймофунтов). Пропустите шаг 8 и
перейдите к шагу 9.
Затяните с усилием от 2,3 до 3,4 Н•м (от 20
до 30 дюймофунтов).
8. Установите воздушный клапан в сборе из
комплекта. Смажьте новые уплотнительные
кольца (106 и 115) и установите их. Нанесите
трубный герметик на резьбу клапана (105) и
затяните с усилием от 20,3 до 27,1 Н•м (от 15 до 20
дюймофунтов). При необходимости используйте
гайковерт, как показано на рисунке.
Затяните с усилием от 2,3 до 3,4 Н•м (от 20 до
30 дюймофунтов).
9. Нанесите смазку на внутреннюю поверхность и
резьбу цилиндра (101). С основанием в зажимном
приспособлении установите цилиндр (101) на
поршень и затяните. Затяните с помощью
ленточного ключа и с усилием 5,6–6,8 Н•м (50–60
дюймофунтов).
10. Нанесите смазку на новую прокладку (102) и
установите ее на колпачке воздушного цилиндра
(103). Убедитесь в правильном расположении
пружины (104). Нанесите смазку на резьбу
цилиндра. Ленточным ключом затяните колпачок
(103) на цилиндре (101). Затяните с усилием
20,3–27,1 Н•м (15–20 дюймофунтов).
11. Установите на место крышку (10).
332497B
15
