Ремонт
7. Снимите пневмопоршень (124) с верхней части
основания пневмодвигателя (118). Снимите
уплотнительное кольцо (120) и прокладку (102) с
внутренней стороны основания пневмодвигателя.
Извлеките уплотнительное кольцо (123) из паза на
внешней стороне основания. Проверьте все детали
в основании пневмодвигателя, включая пружину
(122).
ПРИМЕЧАНИЕ. Без необходимости не снимайте
пружину (122) и фиксатор (121).
ПРИМЕЧАНИЕ. Если белую втулку (119)
необходимо заменить, используйте для ее снятия
оправочный пресс. Измените отвод на краях с
помощью молотка и полиамидного штока или
зубила. Сначала необходимо снять пружину (122) и
фиксатор (121).

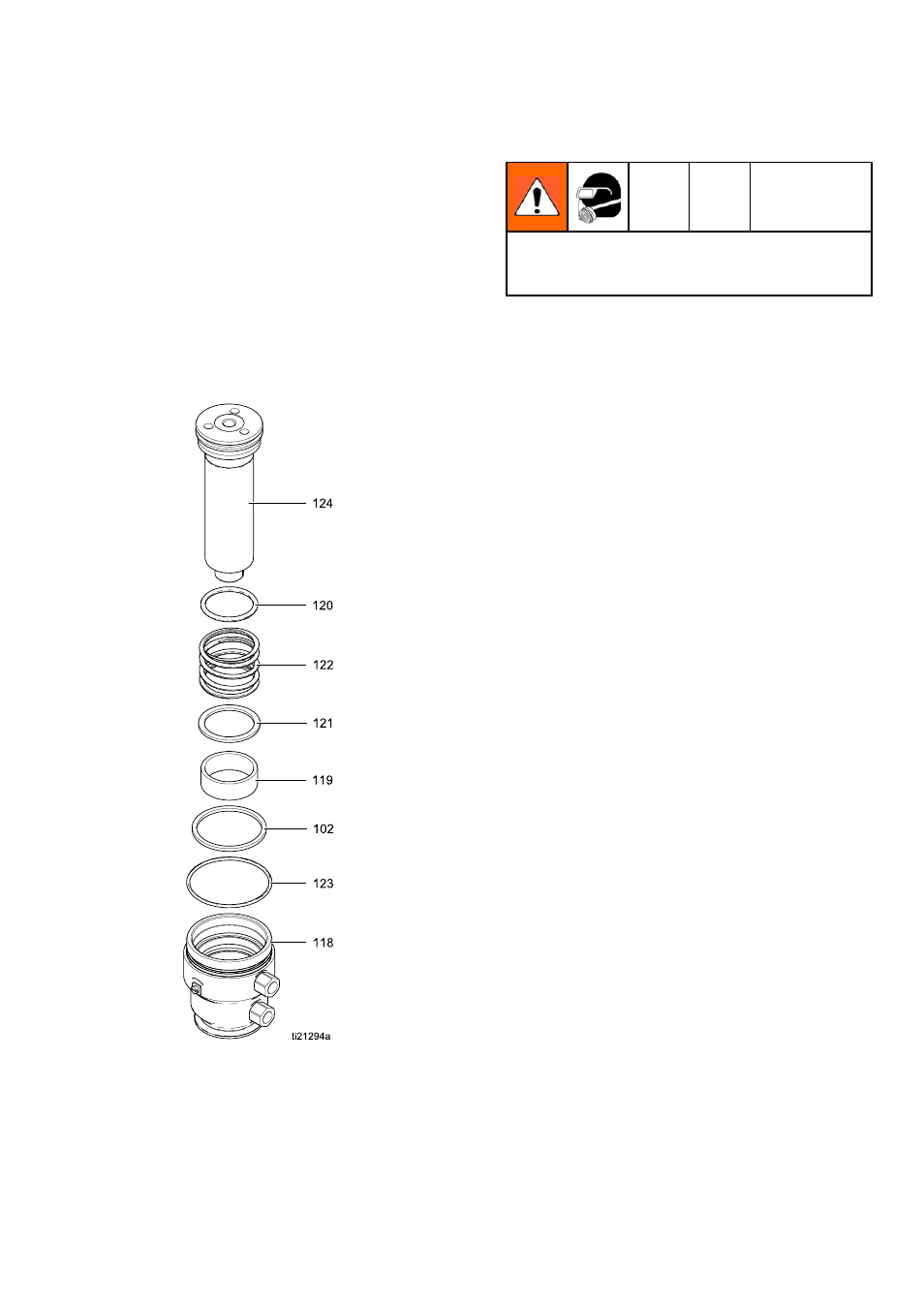

Figure 6
Повторная сборка пневматического
двигателя
Резьба цилиндра очень остра. Во избежание
порезов всегда пользуйтесь защитными
перчатками.
1. Если втулка (119) была удалена, используйте
оправочный пресс и установите ее на основание
пневмодвигателя (118). Измените отвод с помощью
молотка и полиамидного штока или зубила.
2. Установите фиксатор (121) на основание
пневмодвигателя. При необходимости постучите по
фиксатору, чтобы обеспечить его полную посадку.
3. Если пружина (122) была удалена, установите ее на
основание пневмодвигателя (118) более широким
концом вниз. С помощью гайковерта поместите ее
в паз.
4. Смажьте уплотнительное кольцо (120) и прокладку
(102) и установите их на внутренней стороне
основания двигателя. Смажьте уплотнительное
кольцо (123) и установите его на внешней стороне.
5. С помощью полосового металла зажмите
основание (118) в зажимном приспособлении
6. Смажьте плечо и внешнюю сторону дна
поршня (124). Затем опустите на основание
пневмодвигателя (118).
