8

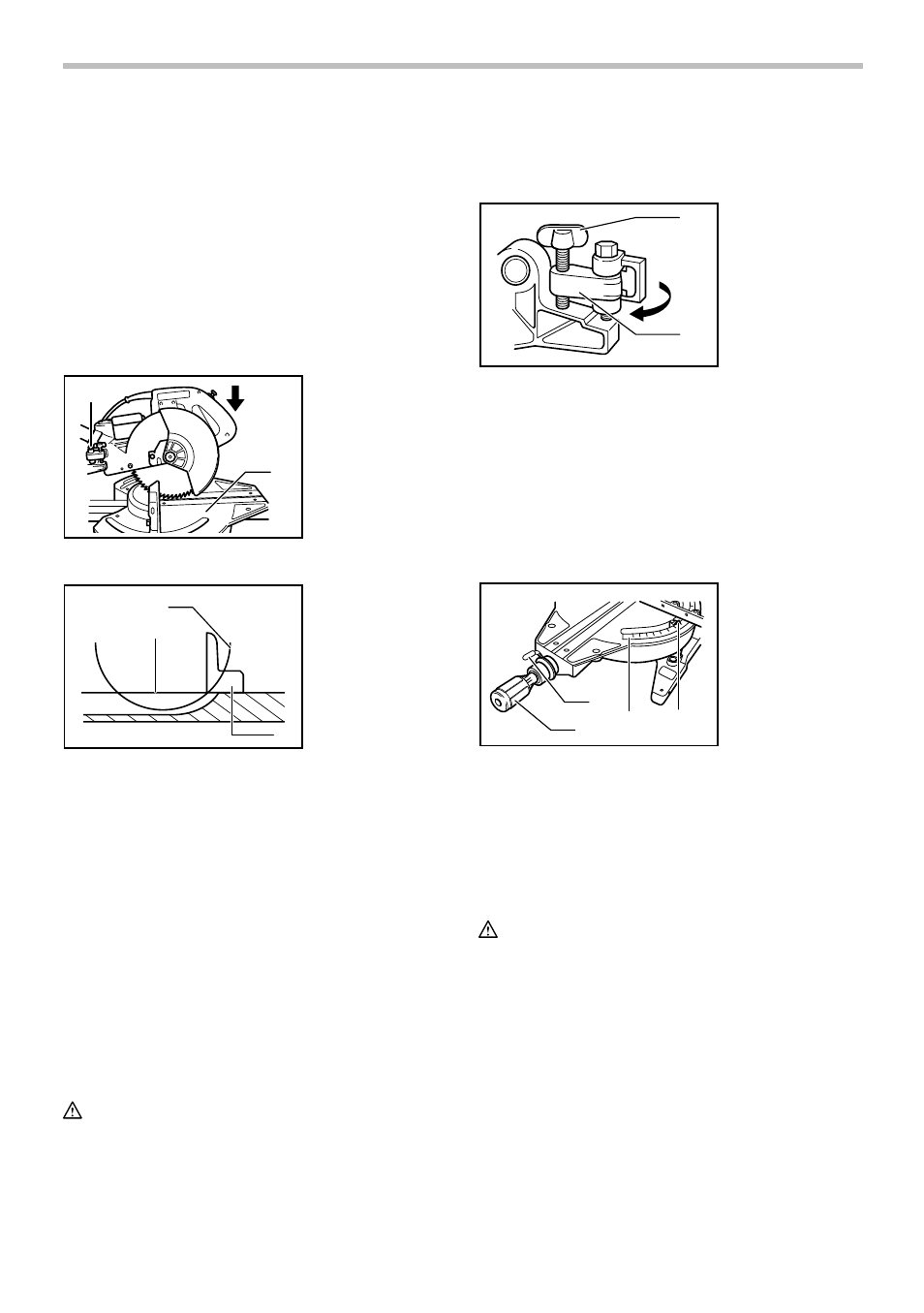

Обеспечение максимальной
производительности резки
Перед выполнением какой-либо регулировки
вынимайте штекер инструмента из розетки
электропитания. Данный инструмент отрегулирован
на
заводе-изготовителе для обеспечения
максимальной производительности резки при
использовании пильного диска в 255 мм.
При установке нового диска всегда проверяйте
нижнее предельное положение диска, и, при
необходимости,
осуществите регулировку
следующим образом:
1
2
001539
2
1
3
001540
Прежде всего, выньте штекер инструмента из
розетки электропитания. Полностью задвиньте
каретку к направляющей линейке и полностью
опустите рукоятку. Используйте торцовый ключ и
поворачивайте
регулировочный болт, пока
периферия диска не будет немного ниже верхней
поверхности поворотного основания, в той точке, где
лицевая
сторона направляющей линейки
соприкасается с верхней поверхностью поворотного
основания.
Отключите инструмент от сети, поверните диск рукой,
нажимая на рукоятку до конца, чтобы убедиться в
том, что диск не касается никакой из частей нижнего
основания.
При необходимости, слегка
отрегулируйте снова.
ПРЕДУПРЕЖДЕНИ:
•
После установки нового диска, всегда
проверяйте, что диск не касается какой-либо из
частей нижнего основания, когда рукоятка
полностью опущена. Всегда выполняйте эту
процедуру, вынув штекер инструмента из
розетки электропитания.
Стопорный рычаг
1
2
001562
Нижнее предельное положение диска легко
регулируется с помощью стопорного рычага. Для
регулировки,
поверните стопорный рычаг в
направлении стрелки, как показано на рисунке.
Отрегулируйте регулировочный винт, так, чтобы диск
останавливался в необходимом положении при
полном опускании рукоятки.
Регулировка угла резки
1
2
4 3
001541
Ослабьте ручку, повернув ее против часовой стрелки.
Поверните основание, нажимая на рычаг блокировки.
После перемещения ручки в положение, при котором
стрелка указывает на необходимый угол на шкале
резки, крепко затяните ручку, повернув ее по часовой
стрелке.
ПРЕДУПРЕЖДЕНИ:
•
При повороте поворотного основания,
обязательно полностью поднимите рукоятку.
•
После изменения угла резки, всегда
закрепляйте поворотное основание, крепко
затягивая ручку.
Регулировка угла скоса
Для настройки угла скоса кромки ослабьте рычаг,
расположенный на задней части инструмента,
повернув его против часовой стрелки. Разблокируйте
кронштейн, для чего с усилием подайте ручку в
направлении, в котором необходимо наклонить
режущий диск.
1. Рычаг
блокировки
2. Рукоятка
3. Указатель
4. Шкала угла
резки
1. Регулировочный
винт
2. Стопорный
рычаг
1. Верхняя
поверхность
поворотного
основания
2. Периферия
лезвия
3. Направляющая
линейка
1. Регулировочный
болт
2. Поворотное
основание
