Makita LS1013L - Инструкция (Страница 20)

20

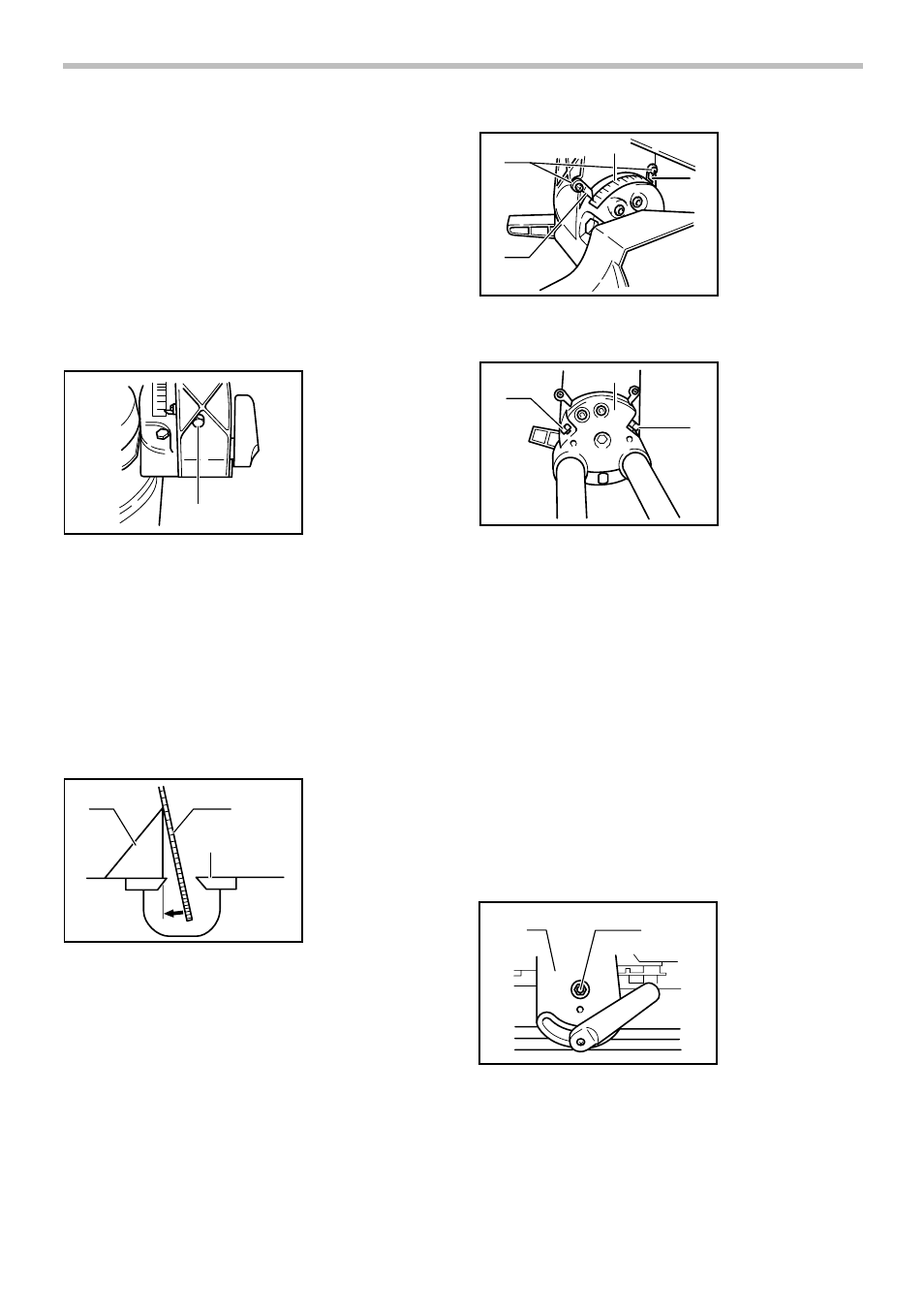

Полностью опустите ручку и нажмите на
стопорный штифт, чтобы зафиксировать
ее в опущенном положении. Ослабьте
рычаг, расположенный на задней части
инструмента. Зафиксируйте кронштейн.
Поверните шестигранный болт на левой
стороне кронштейна на два или три
оборота
против часовой стрелки.
Поверните шестигранный болт на правой
стороне кронштейна на два или три
оборота против часовой стрелки, чтобы
наклонить диск влево.
1
001570
Тщательно установите прямой угол
стороны диска по отношению к верхней
поверхности поворотного основания с
помощью треугольной линейки, угольника
и т.д., повернув шестигранный болт на
правой стороне кронштейна по часовой
стрелке. Поверните шестигранный болт на
левой стороне кронштейна по часовой
стрелке до упора. Затем крепко затяните
рычаг.
1 2
3
001571
Убедитесь, что две стрелки на кронштейне
указывают на 0° на шкале угла скоса на
держателе кронштейна. Если они не
указывают
на 0°, ослабьте винты
крепления стрелок и отрегулируйте их так,
чтобы они указывали на 0°.
2
1
3
3
001572
(2) Угол скоса в 45°
1
3
2
001573
Производите регулировку угла скоса в 45°
только после регулировки угла скоса в 0°.
Для регулировки угла скоса влево на 45°,
ослабьте
рычаг и наклоните диск
полностью влево. Убедитесь, что стрелка
на кронштейне указывает на 45° на шкале
угла скоса на держателе кронштейна.
Если стрелка не указывает на 45°,
поверните болт регулировки угла скоса
влево на 45° на стороне держателя
кронштейна, чтобы стрелка указывала на
45°.
Для регулировки угла скоса вправо на 45°
выполните ту же процедуру, что описана
выше.
Регулировка плавности резки со скосом
1 2
004860
Шестигранная гайка, соединяющая кронштейн и
держатель
кронштейна, отрегулирована на
предприятии-изготовителе для обеспечения плавной
резки со скосом и гарантирования точной резки. Не
трогайте ее. Если соединение кронштейна и
1. Ручка
2. Шестигранная
стопорная
гайка
1. Держатель
кронштейна
2. Болт
регулировки
угла скоса
вправо на 45
ﾟ
3. Болт регулировки
угла скоса влево
на 45
ﾟ
1. Линейка угла
скоса
2. Винты
3. Стрелки
1. Треугольная
линейка
2. Пильное
лезвие
3. Верхняя
поверхность
поворотного
основания
1. Болт с
шестигранной
головкой
