Инструкция по эксплуатации Makita LS1013L
Страница 15
15
опущена, или при перемещении каретки по всей
длине в обоих направлениях. Если какая-либо часть
касается тисков, отрегулируйте положение тисков.
Прислоните
обрабатываемую
деталь
к
направляющей линейке и поворотному основанию.
Расположите
обрабатываемую
деталь
в
необходимом для распиливания положении и
надежно закрепите ее, затянув ручку тисков.
ПРЕДУПРЕЖДЕНИ:
•
Обрабатываемая деталь должна быть крепко
закреплена по отношению к поворотному
основанию и направляющей линейке с
помощью тисков при выполнении всех видов
работ.

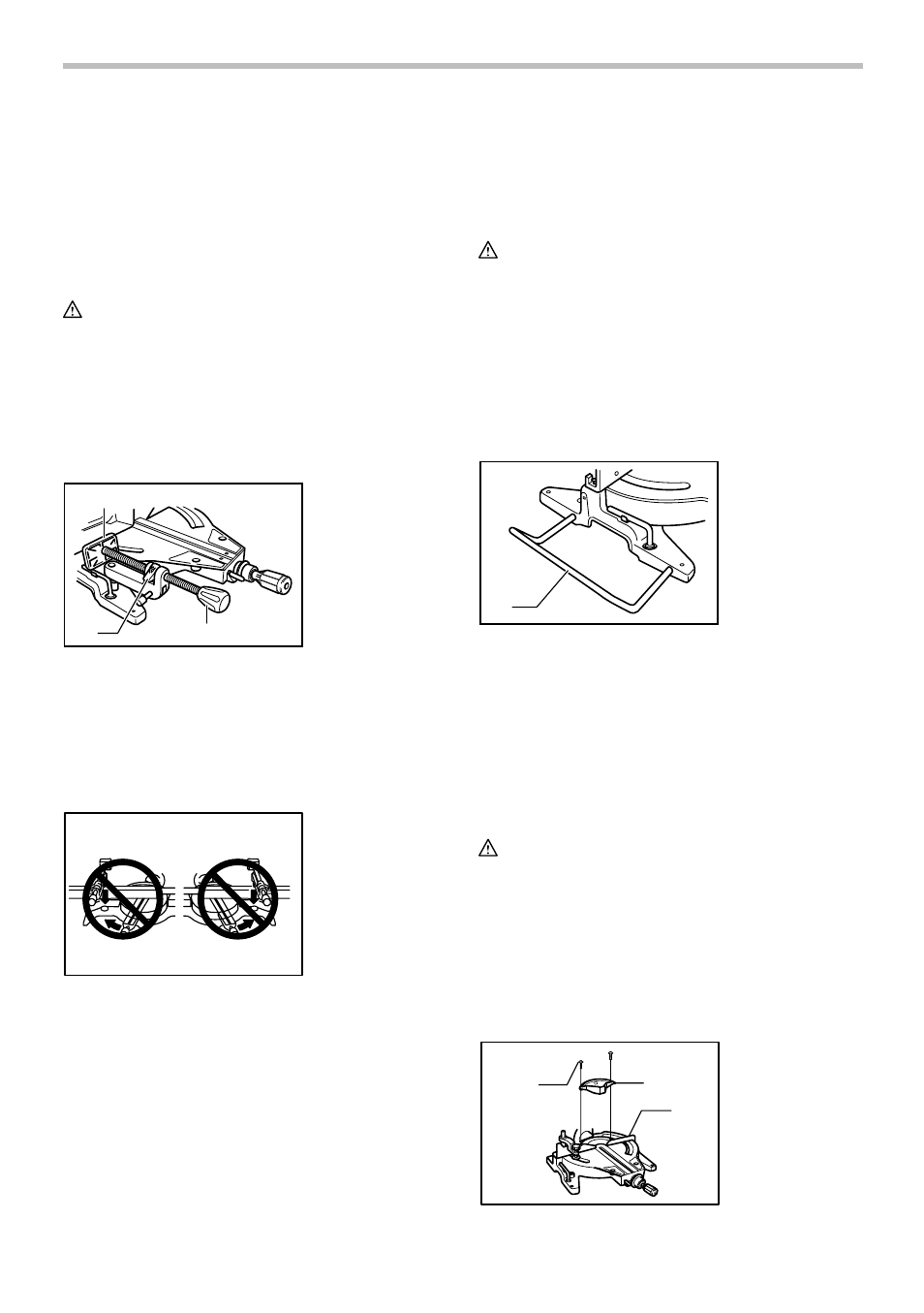

Горизонтальные тиски (дополнительная
принадлежность)
1
2
3
001550
Горизонтальные тиски можно устанавливать в двух
положениях, на правой или на левой стороне
основания. При выполнении резки под углом в 15°
или больше, установите горизонтальные тиски на
стороне, обратной направлению, в котором будет
поворачиваться поворотное основание.
005232
Если перекинуть гайку тисков влево, тиски
освободятся и будут легко перемещаться. Чтобы
закрепить обрабатываемую деталь, двигайте головку
тисков вперед, чтобы пластина тисков касалась
обрабатываемой детали, и перекиньте гайку тисков
вправо. Затем поверните головку тисков по часовой
стрелке, чтобы закрепить обрабатываемую деталь.
Максимальная ширина обрабатываемой детали,
которую
можно
закрепить
с
помощью
горизонтальных тисков, составляет 200 мм.
При установке горизонтальных тисков с правой
стороны основания, также пользуйтесь сублинейкой
R, чтобы лучше закрепить обрабатываемую деталь.
Информация об установке сублинейки R приводится
в разделе "Сублинейка R" выше.
ПРЕДУПРЕЖДЕНИ:
•
При креплении обрабатываемой детали всегда
полностью поворачивайте гайку тисков вправо.
Несоблюдение данного требования может
привести
к
недостаточному
креплению
обрабатываемой детали. Это может привести к
отскоку обрабатываемой детали, повреждению
диска или потере управления, в результате чего
можно получить ЛИЧНУЮ ТРАВМУ.
Держатели
1
001544
Держатели можно установить на любой из сторон в
качестве
удобного
средства
горизонтальной
поддержки обрабатываемых деталей. Вставьте
стержни держателей в отверстия в основании и
отрегулируйте их длину в зависимости от
обрабатываемой
детали,
которая
будет
поддерживаться. Затем прочно затяните держатели с
помощью винтов.
ПРЕДУПРЕЖДЕНИ:
•
Всегда
поддерживайте
длинные
обрабатываемые детали на том же уровне, что
и верхняя поверхность поворотного основания,
для
обеспечения
точности
распилов
и
предотвращения опасной потери контроля над
инструментом.
Блок для пропилов (дополнительная
принадлежность)
1
2
3
004861
1. Винт
2. Блок для
пропилов
3. Направляющая
линейка
1. Держатель
1. Пластина
тисков
2. Гайка тисков
3. Головка тисков
