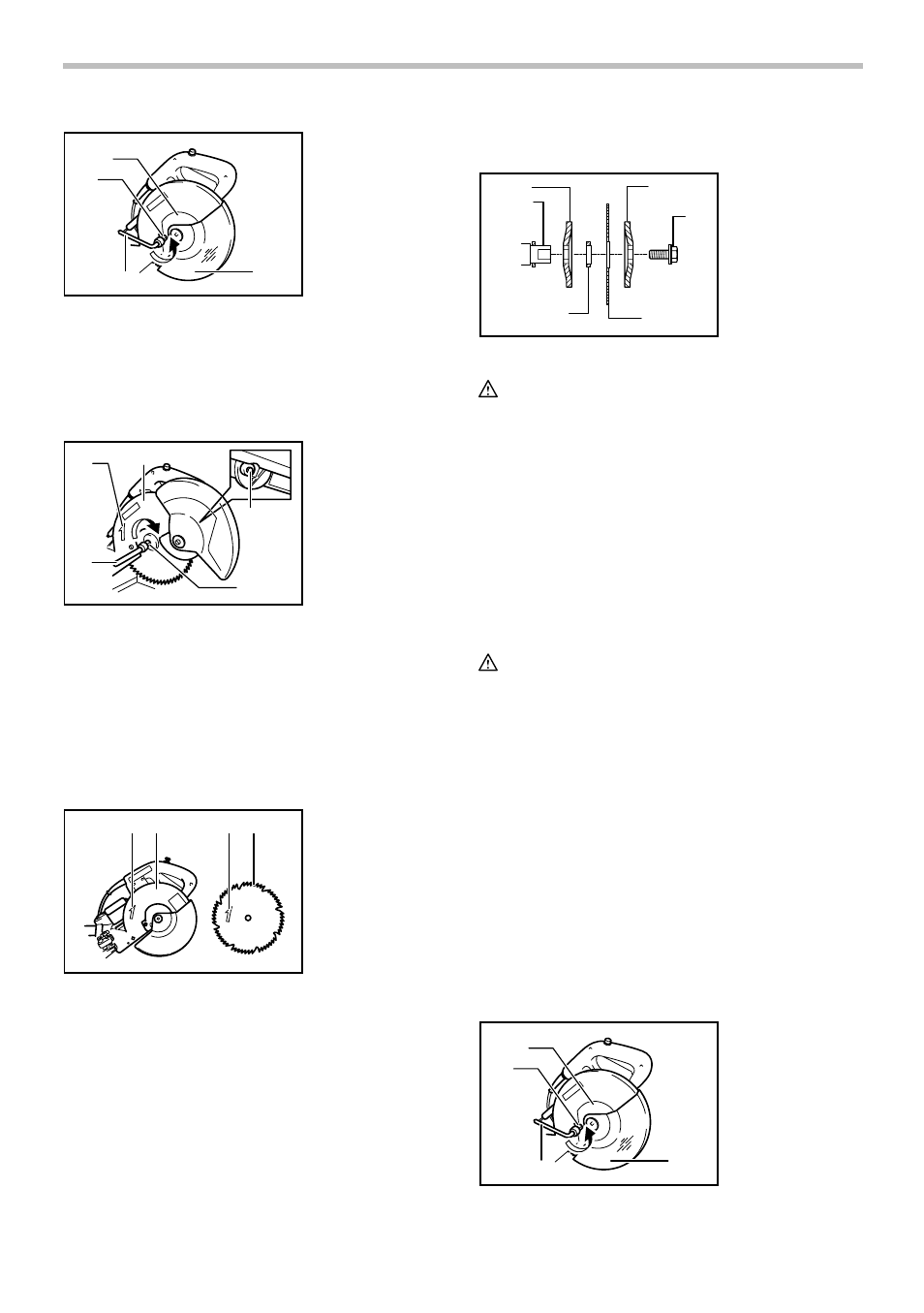

Нажмите на замок вала, чтобы заблокировать
шпиндель, и ослабьте шестигранный болт, повернув
его по часовой стрелке с помощью торцового ключа.
Затем выньте шестигранный болт, внешний фланец
и диск.
3
1
2
4
5
001533
Для установки диска, осторожно наденьте его на
шпиндель, убедившись в том, что направление
стрелки на поверхности диска соответствует
направлению стрелки на футляре для диска.
Установите внешний фланец и шестигранный болт,
затем с помощью торцового ключа затяните
шестигранный болт (левой рукой) против часовой
стрелки, нажимая на замок вала.
2 1
4 3
001534
Для всех стран, за исключением европейских
стран
1
2
3
4
5
6
004058
ПРЕДУПРЕЖДЕНИ:
•
Черное кольцо с внешним диаметром в 25 мм и
серебряное кольцо с внешним диаметром в
25,4
мм
установлены
на
предприятии-изготовителе, как показано на
рисунке.
При
использовании
диска
с
отверстием диаметром в 25 мм поменяйте
серебряное кольцо на черное кольцо. Перед
установкой диска на шпиндель, всегда
удостоверяйтесь в том, что между внутренним и
внешним фланцами установлено кольцо с
надлежащим отверстием для вала.
Для европейских стран
ПРЕДУПРЕЖДЕНИ:
•
Между внутренним и внешним фланцами на
предприятии-изготовителе
устанавливается
кольцо с внешним диаметром в 30 мм.
Установите внешний фланец и болт с шестигранной
головкой,
а
затем
хорошо
затяните
болт,
поворачивая его против часовой стрелки при помощи
торцевого гаечного ключа, одновременно нажимая
стопор вала.
Возвратите кожух диска и центральную крышку в
первоначальное
положение.
Затем
затяните
шестигранный болт по часовой стрелке, чтобы
закрепить центральную крышку. Отпустите рукоятку
из верхнего положения, потянув за стопорный штифт.
Опустите рукоятку, чтобы убедиться в надлежащем
перемещении кожуха диска. Перед выполнением
распила, убедитесь, что замок вала освободил
шпиндель.
3
1
2
4
001532
1. Центральная
крышка
2. Болт с
шестигранной
головкой
3. Торцовый ключ
4. Ограждение
полотна
1. Внутренний
фланец
2. Шпиндель
3. Кольцо
4. Пильное лезвие
5. Наружный фланец
6. Болт с шестигранной
головкой (левая
резьба)
1. Футляр для
полотна
2. Стрелка
3. Пильное
лезвие
4. Стрелка
1. Футляр для
полотна
2. Стрелка
3. Замок вала
4. Болт с
шестигранной
головкой
5. Торцовый ключ
1. Центральная
крышка
2. Болт с
шестигранной
головкой
3. Торцовый ключ
4. Ограждение
полотна
