21
держателя кронштейна ослабнет, затяните
шестигранную стопорную гайку с помощью ключа.

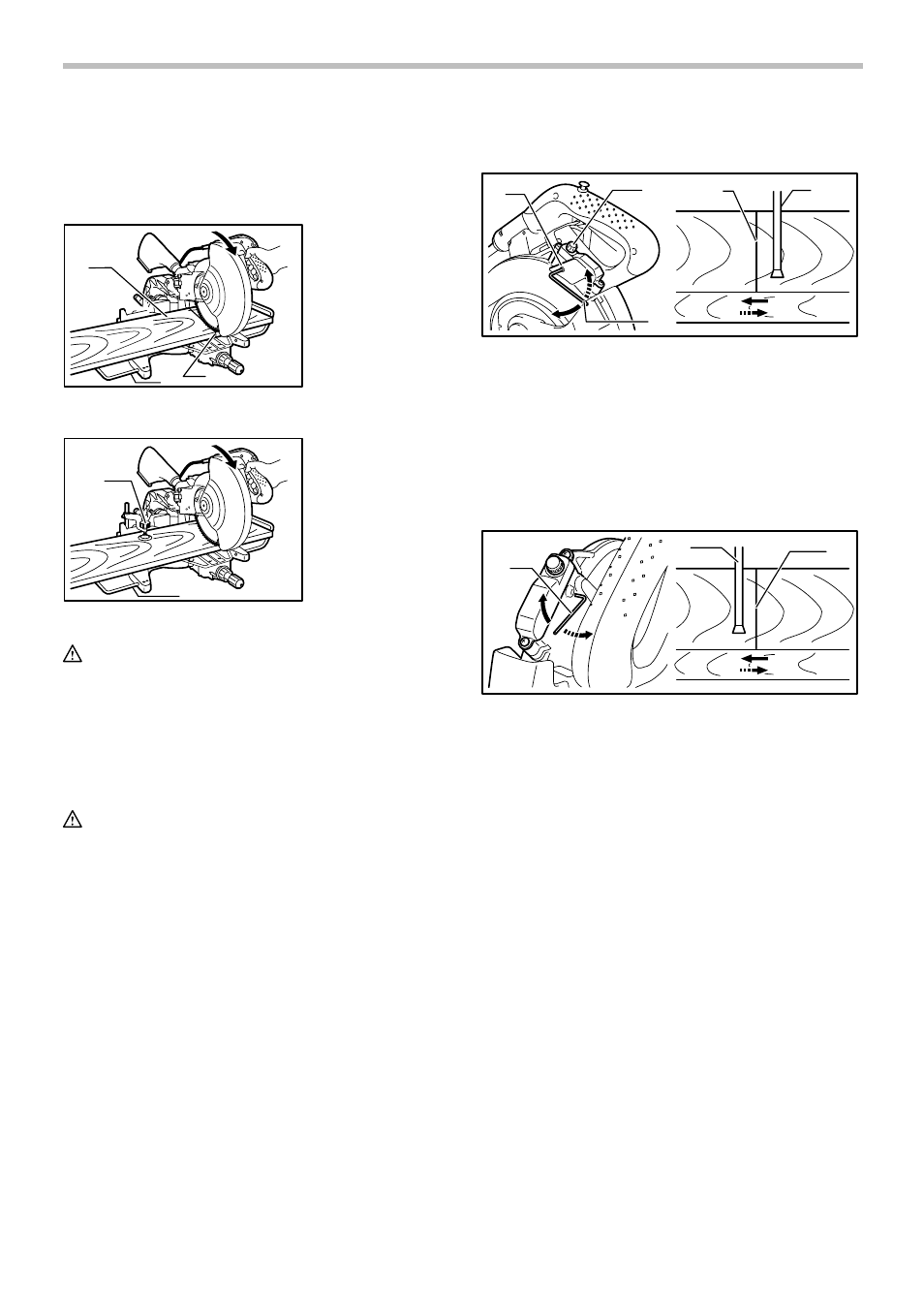

Регулировка положения лазерной линии
Только для модели LS1013L
1
2
3
006342
1
2
006343
ПРЕДУПРЕЖДЕНИ:
•
Так как при регулировке положения лазерной
линии штекер инструмента остается в розетке,
соблюдайте особую осторожность, чтобы не
включить
инструмент. Непреднамеренное
нажатие триггерного переключателя приведет к
неожиданному включению инструмента и
травме.
ПРЕДУПРЕЖДЕНИ:
•
Никогда не подставляйте глаза
непосредственно под лазерный луч. Прямой
лазерный луч приводит к травмам глаз.
•
Никогда не подвергайте инструмент ударам или
толчкам. Удар или толчок приводит к смещению
положения лазерной линии, повреждению
излучающей части лазерного луча или
сокращению срока службы инструмента.
При регулировке, лазерная линия появляется
слева от пильного диска
1
2
3
4 5
006345
При регулировке, лазерная линия появляется
справа от пильного диска
1
2 3
006344
При выполнении обоих регулировок проделайте
следующее.
1. Убедитесь, что штекер инструмента вынут из
розетки электропитания.
2. Проведите линию резки на обрабатываемой
детали и поместите ее на поворотное
основание. На данном этапе не закрепляйте
обрабатываемую деталь в тисках или
подобном крепежном устройстве.
3. Опустите диск, опустив рукоятку, и просто
убедитесь, что линия резки совпадает с
положением пильного диска. (Определитесь с
положением резки на линии резки.)
4. После определения положения резки,
возвратите рукоятку в первоначальное
положение. Закрепите обрабатываемую
деталь с помощью вертикальных тисков, не
сдвигая
обрабатываемую деталь с
предварительно проверенного места.
1. Закрутите, чтобы изменить диапазон смещения
регулировочного винта
2. Пильное лезвие
3. Лазерная линия
1. Закрутите, чтобы изменить диапазон смещения
регулировочного винта
2. Регулировочный винт
3. Шестигранный ключ
4. Лазерная линия
5. Пильное лезвие
1. Вертикальные
тиски
2. Держатель
1. Обрабатываемая
деталь
2. Линия отреза
3. Держатель
