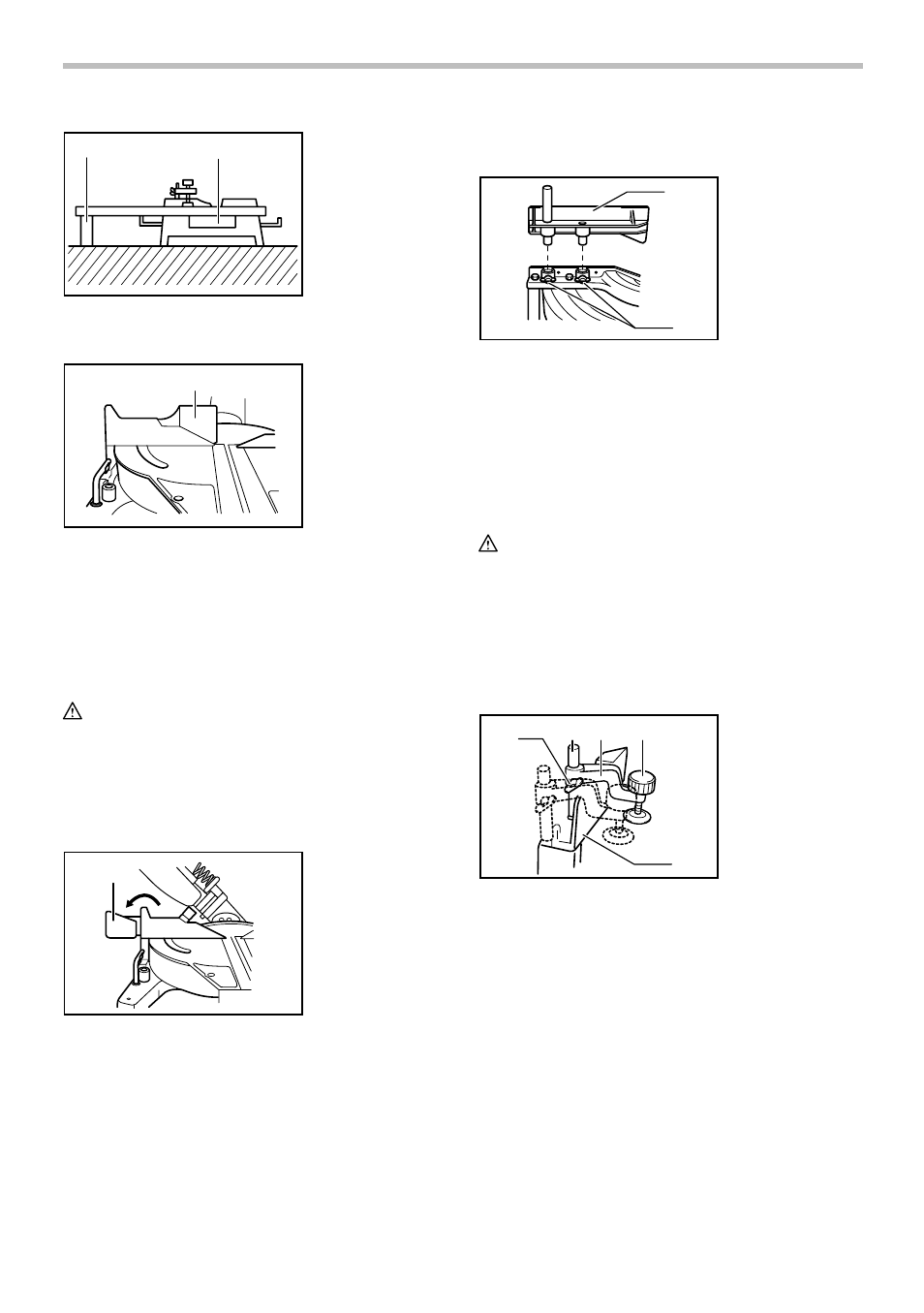

Инструкция по эксплуатации Makita LS1013L
Страница 14
14
1
2
001549
Сублинейка
1
001545
Данный
инструмент
оборудован
сублинейкой,
которую обычно необходимо устанавливать так, как
показано на рисунке.
Однако при выполнении левых разрезов со скосом,
установите ее в левое положение, как показано на
рисунке
ПРЕДУПРЕЖДЕНИ:
•
При выполнении левых разрезов со скосом,
передвиньте линейку в левое положение, как
показано на рисунке. В противном случае она
будет касаться лезвия или других частей
инструмента, что может привести к серьезной
травме оператора.
1
001546
Вспомогательное ограждение R
(поставляется отдельно)
1
2
001547
Вспомогательное ограждение R можно установить на
правой
стороне
ограждения
направляющей.
Вставьте штоки вспомогательного ограждения R в
отверстия на ограждении направляющей. Затяните
винты,
поставляемые
в
комплекте
с
вспомогательным
ограждением R, чтобы
зафиксировать его.
ПРЕДУПРЕЖДЕНИ:
•
При выполнении распиливания с правым углом
никогда не пользуйтесь вспомогательным
ограждением R, т. к. оно будет соприкасаться с
режущим диском или другой часть инструмента,
что может привести к серьезным травмам
оператора.
Вертикальные тиски
1
2
3
4
5
001548
Вертикальные тиски можно устанавливать в двух
положениях, на правой или на левой стороне
направляющей линейки или на основании. Вставьте
стержень тисков в отверстие в направляющей
линейке или основании и затяните винт на обратной
стороне направляющей линейки, чтобы закрепить
стержень тисков.
Расположите кронштейн тисков в соответствии с
толщиной и формой обрабатываемой детали и
закрепите кронштейн тисков, затянув винт. Если винт
крепления кронштейна тисков соприкасается с
направляющей линейкой, установите винт на
противоположной стороне кронштейна тисков.
Убедитесь, что никакая часть инструмента не
соприкасается с тисками, когда рукоятка полностью
1. Ручка тисков
2. Стержень
тисков
3. Винт
4. Головка тисков
5. Направляющая
линейка
1. Дополнительная
линейка R
2. Винты
1. Вспомогательная
линейка
1. Вспомогательная
линейка
1. Опора
2. Поворотное
основание
