22
5. Включите штекер инструмента в сеть
электропитания и включите переключатель
лазера.
6. Отрегулируйте лазерную линию следующим
образом.
Для того чтобы изменить положение лазерной линии
в пределах диапазона перемещения, измените
положение регулировочного винта лазера, повернув
два винта шестигранным ключом. (Диапазон
перемещения линии лазера настраивается на
заводе в пределах 1 мм от боковой поверхности
режущего диска.)
Для перемещения диапазона смещения лазерной
линии подальше от боковой поверхности диска,
ослабьте регулировочный винт и поверните два
винта против часовой стрелки. Чтобы переместить
его ближе к боковой поверхности диска, ослабьте
регулировочный диск и поверните эти два винта по
часовой стрелке.
См.
раздел "Действие лазерной линии" и
отрегулируйте регулировочный винт так, чтобы
линия резки на обрабатываемой детали была
совмещена с лазерной линией.
Примечание:
•
Регулярно проверяйте точность положения
лазерной линии.
•
При обнаружении какой-либо неисправности в
лазерном блоке отремонтируйте инструмент в
уполномоченном сервис-центре Makita.

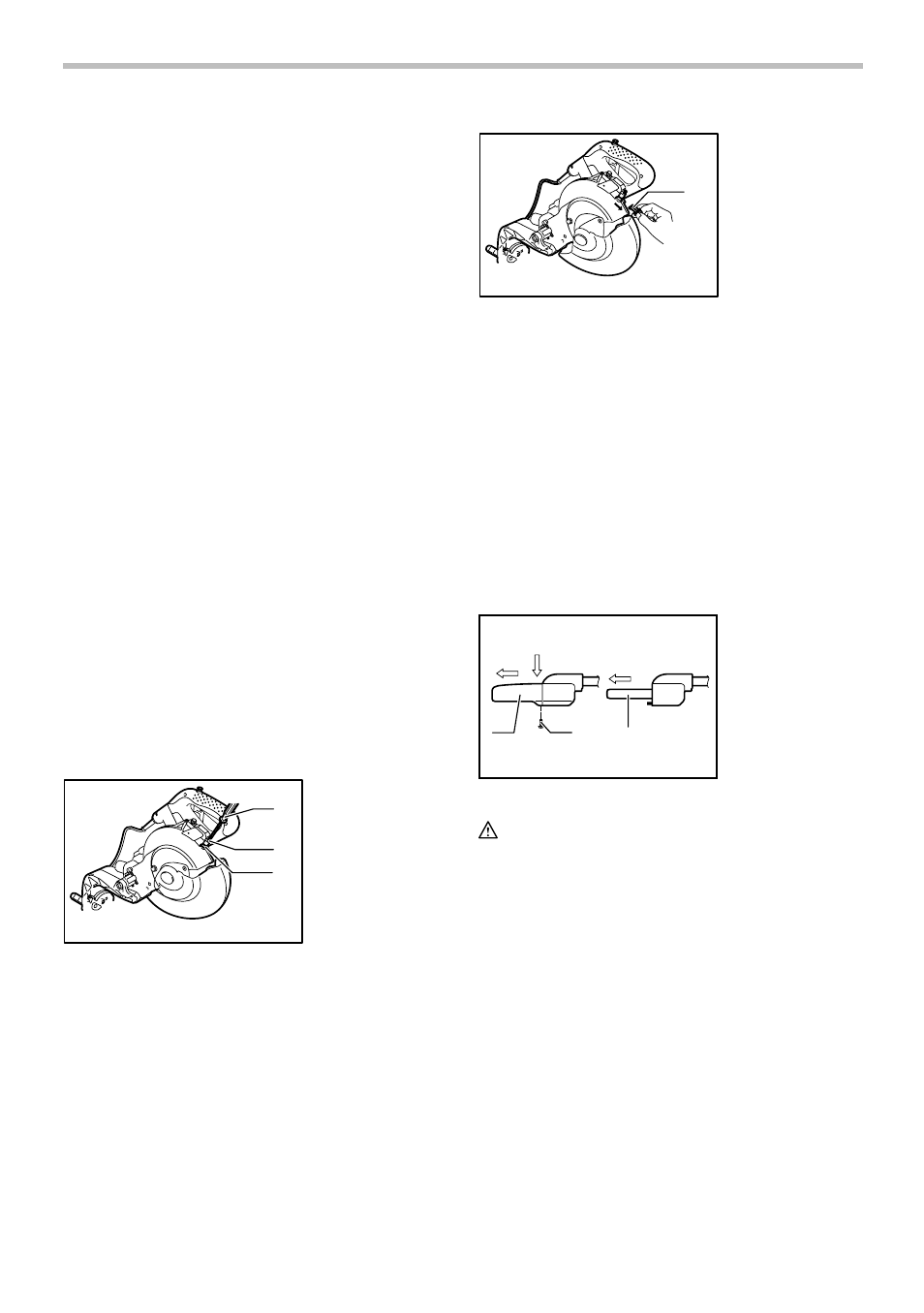

Очистка линзы лазерной лампы
Только для модели LS1013L
1
2
3
006346
Если линза лазерной лампы загрязнится, или если к
ней прилипнет столько опилок, что лазерная линия
будет уже не видна, выньте шнур пилы из розетки
электропитания, выньте линзу лазерной лампы и
осторожно очистите ее влажной, мягкой тканью. Не
пользуйтесь растворителями или какими-либо
очистителями на основе керосина для очистки
линзы.
1
006347
Чтобы снять линзу лазерной лампы, снимите
пильный диск, перед тем, как снять линзу, в
соответствии с инструкциями раздела "Установка
или снятие пильного диска".
Ослабьте, но не вынимайте винты крепления линзы
с помощью отвертки.
Вытяните линзу, как показано на рисунке.
Примечание:
•
Если линза не выходит, еще больше ослабьте
винты и вытяните линзу, не вынимая винт.
Замена люминесцентной лампы
Только для модели LS1013F
1
2
3 4
1
5
002028
ПРЕДУПРЕЖДЕНИ:
•
Перед заменой люминесцентной лампы, всегда
проверяйте, что инструмент выключен, а шнур
вынут из розетки электропитания.
•
Не прилагайте усилий, не ударяйте и не
царапайте люминесцентную лампу, это может
привести к тому, что стекло люминесцентной
лампы разобьется, в результате чего Вы или
находящиеся поблизости люди могут получить
травмы.
•
Не трогайте люминесцентную лампу в течение
некоторого времени сразу же после ее
использования, а затем замените ее. В
противном случае Вы можете получить ожоги.
Удалите винты крепления ламповой коробки.
Вытяните ламповую коробку, одновременно слегка
надавливая на верхнюю ее часть, как показано
слева.
Вытяните люминесцентную лампу и замените ее
1. Вытяните
2. Надавите
3. Блок лампы
4. Винты
5. Люминесцентная
лампа
1. Линза лазерной
лампы
1. Отвертка
2. Винт (только
одна деталь)
3. Линза лазерной
лампы
