Техобслуживание – Инструкция по эксплуатации Makita LS1013L
Страница 19
19
001565
ПРЕДУПРЕЖДЕНИ:
•
Перед тем, как переносить инструмент, всегда
закрепляйте все подвижные части.
•
Стопорный
штифт
предназначен
исключительно для переноски и хранения, а не
для операций распиливания.
ТЕХОБСЛУЖИВАНИЕ
ПРЕДУПРЕЖДЕНИ:
•
Перед
проверкой
или
проведением
техобслуживания всегда проверяйте, что
инструмент выключен, а штекер отсоединен от
розетки.
ПРЕДУПРЕЖДЕНИ:
•
Всегда следите за заточкой и чистотой диска
для обеспечения наилучшей и безопасной
работы.

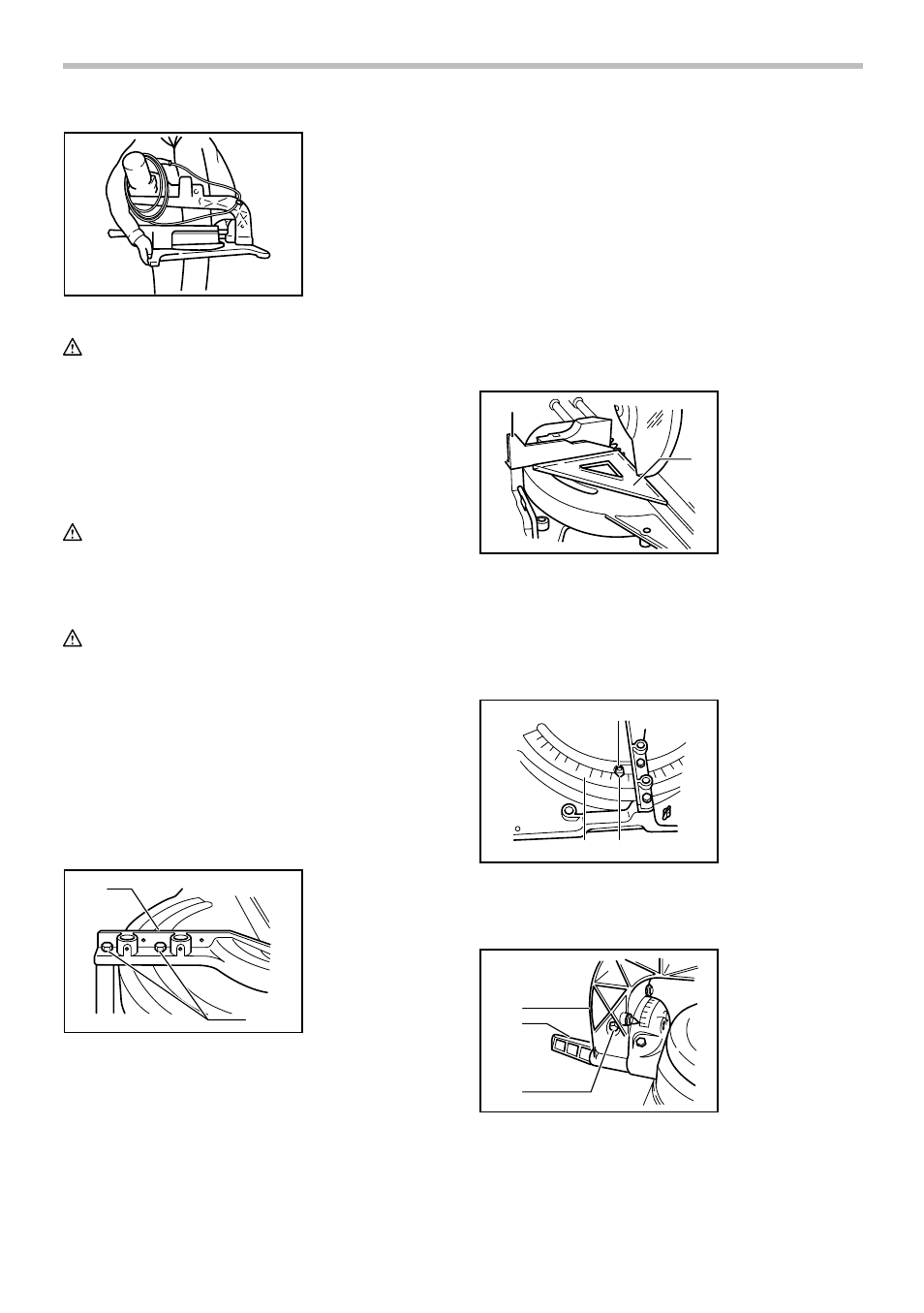

Регулировка угла резки
Данный инструмент тщательно отрегулирован и
выверен на предприятии-изготовителе, но грубая
эксплуатация может нарушить регулировку. Если
регулировка
Вашего
инструмента
нарушена,
выполните следующее:
1.
Угол резки
1
2
001566
Пододвиньте каретку к направляющей линейке
и затяните головку, чтобы закрепить каретку.
Ослабьте
ручку
крепления
поворотного
основания.
Поверните
основание,
чтобы
стрелка указывала на 0° на шкале угла резки.
Затем немного поверните основание по
часовой стрелке и против часовой стрелке,
чтобы поворотное основание установилось в
выемку угла резки в 0°. (Оставьте его, как есть,
если стрелка не указывает на 0°.) Ослабьте
шестигранный болт крепления направляющей
линейки с помощью торцового ключа.
Полностью опустите рукоятку и закрепите ее в
нижнем положении, надавив на стопорный
штифт. Установите прямой угол диска по
отношению к стороне направляющей линейки с
помощью треугольной линейки, угольника и т.д.
Затем крепко затяните шестигранные болты на
направляющей линейке по порядку с правой
стороны.
1
2
001567
Убедитесь, что стрелка указывает на 0° на
шкале угла резки. Если стрелка не указывает на
0°, ослабьте винт крепления стрелки и
отрегулируйте стрелку, чтобы она указывала на
0°.
1
3
2
001568
2.
Угол скоса
(1) Угол скоса в 0°
1
3
2
001569
Подайте каретку по направлению к
ограждению направляющей и затяните
ручку, чтобы зафиксировать каретку.
1. Ручка
2. Рычаг
3. Болт с
шестигранной
головкой
1. Винт
2. Шкала угла
резки
3. Указатель
1. Направляющая
линейка
2. Треугольная
линейка
1. Направляющая
линейка
2. Болты с
шестигранной
головкой
