9.1.1.3 Произвольные пользовательские параметры видеосигнала
(раздел экранного меню Output — User Mode)
На рис. 16 показана схема видеосигнала с указанием его параметров,
которые могут задаваться пользователем. Они вступают в силу при выборе
пользовательского разрешения (раздел экранного меню Resolution — User
Define). Смысл параметров сигнала расшифрован в табл. 9.
Управление VP-727xl

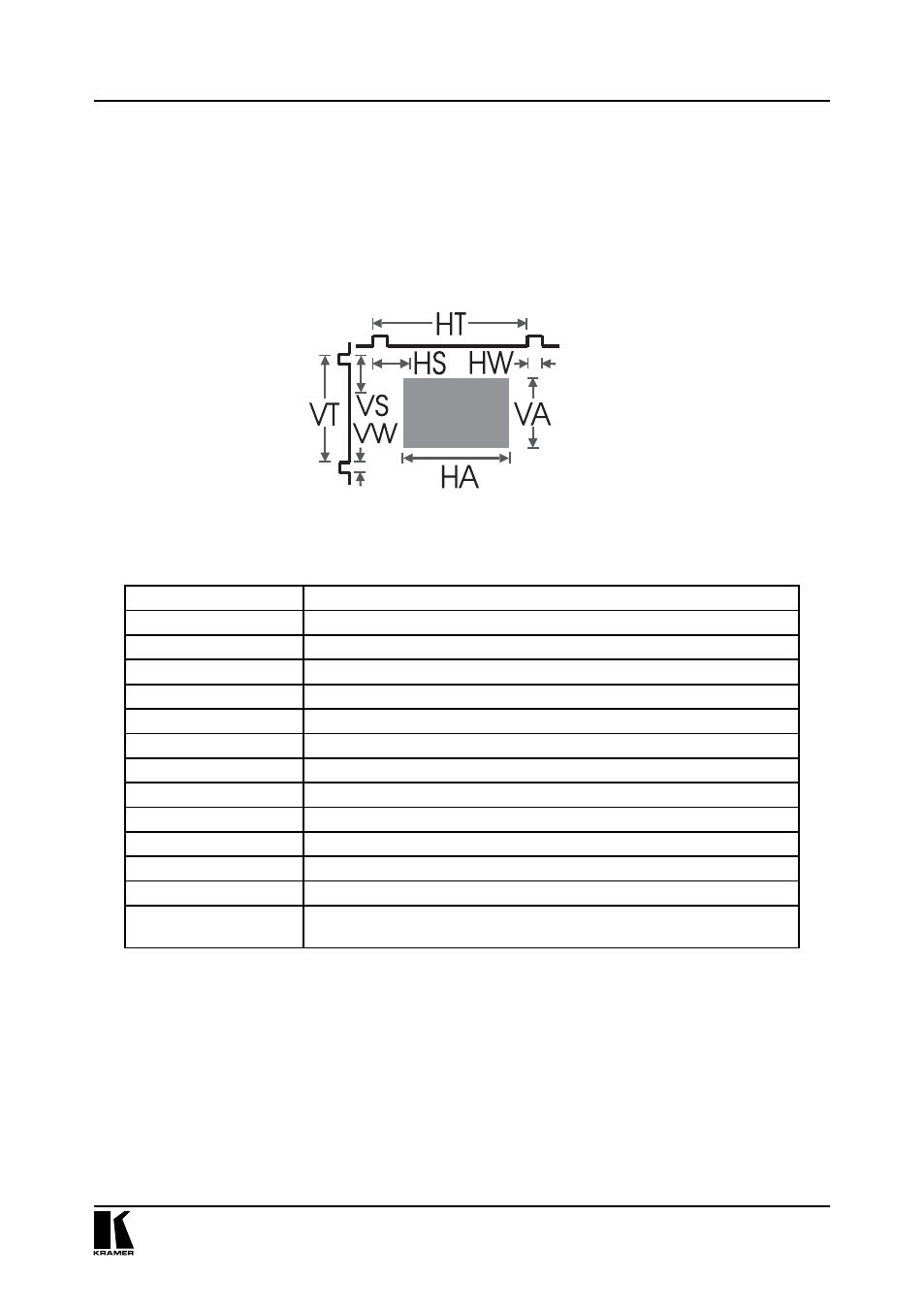

Рис. 16. Параметры видеосигнала, которые могут задаваться пользователем
Таблица 9. Расшифровка обозначения параметров видеосигнала (рис. 16)
Обозначение
Параметр видеосигнала
HT
период строчного синхросигнала
HW
длительность строчного синхроимпульса
HS
начало активной части строки
HA
длительность активной части строки
HP
полярность строчного синхроимпульса
VT
период кадрового синхросигнала
VW
длительность кадрового синхроимпульса
VS
начало активной части кадра
VA
длительность активной части кадра
VP
полярность кадрового синхроимпульса
OCLK
тактовая частота выходного сигнала
Delay
задержка
Set Current
копирование параметров текущего выходного видеорежима в окно на-
стройки пользовательского режима
