Подключение к портам управления VP-727xl
7.3 Подключение панели управления VP-727T через интерфейс
RS-485
Для подключение к VP-727xl панели управления Kramer VP-727T
1
через
интерфейс RS-485:
соедините одноименные контакты A(+)-A(+) и B(–)-B(–) клеммных бло-
•
ков RS-485 обоих приборов
при использовании экранированной витой пары экран на стороне одного
•
из приборов следует подключить к контакту общего провода G.
Источник
питания
12 В
1
См. руководство по эксплуатации VP-727T на
http://www.kramerelectronics.com
.
VP-727xl
VP-727xl
VP-727A
VP-727A

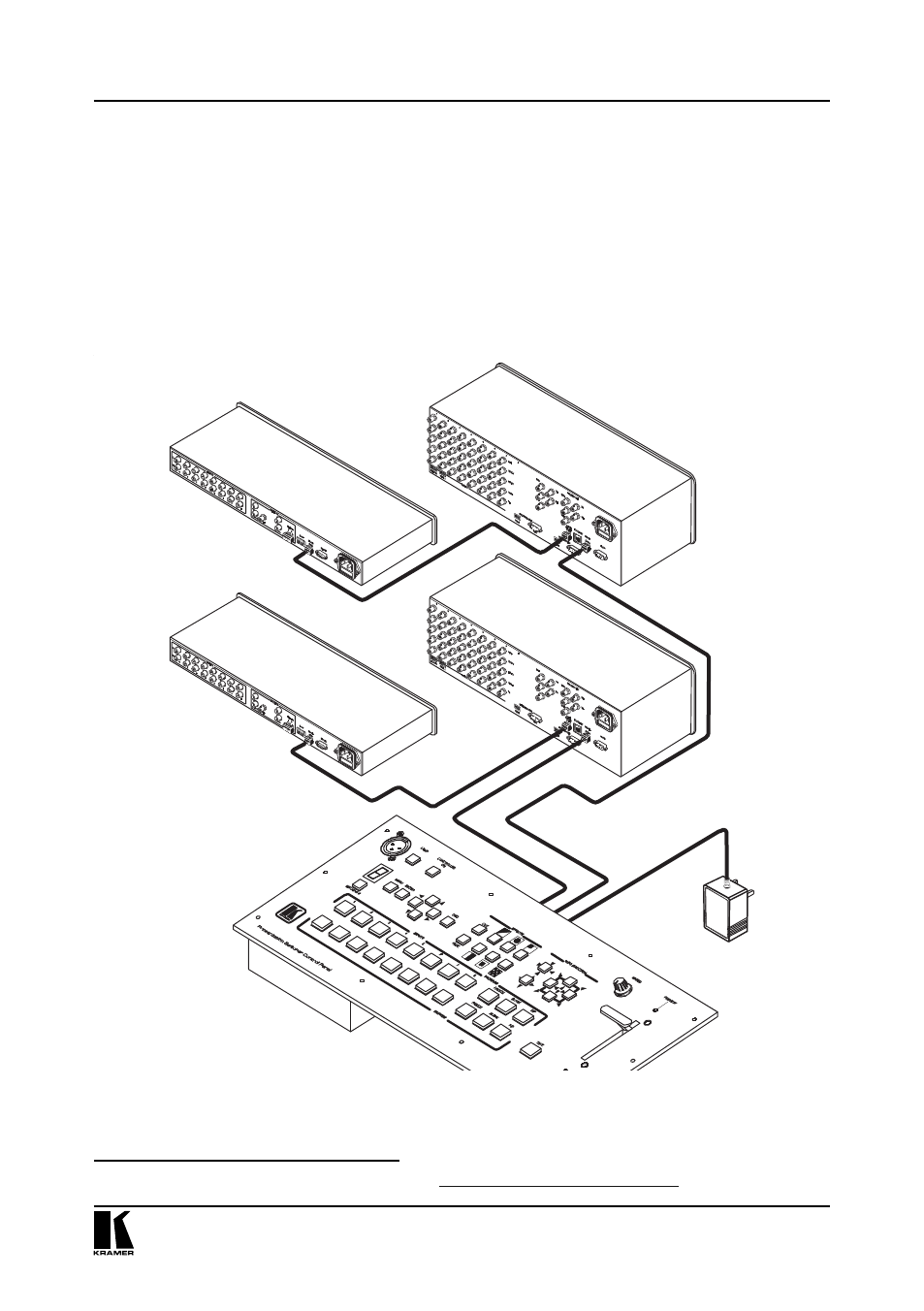

Рис. 8. Подключение VP-727T к VP-727xl
