KRAMER ELECTRONICS, LTD.
26
Подключение к портам управления VP-727xl
7.2 Подключение аудиокоммутатора Kramer VP-727A
Совместно с VP-727xl может использоваться коммутатор аудиосигнала
Kramer VP-727A. Он дает возможность совместной коммутации аудио- и
видеосигналов
1
.
Подключение VP-727A к порту AUDIO CONTROL (интерфейс RS-485)
VP-727xl иллюстрирует рис. 7:
соедините одноименные контакты A(+)-A(+) и B(–)-B(–) клеммных бло-
•
ков AUDIO CONTROL прибора VP-727xl и RS-485 прибора VP-727A
при использовании экранированной витой пары экран на стороне одного
•
из приборов следует подключить к контакту общего провода G.
1
См. руководство по эксплуатации VP-727A на
http://www.kramerelectronics.com
.

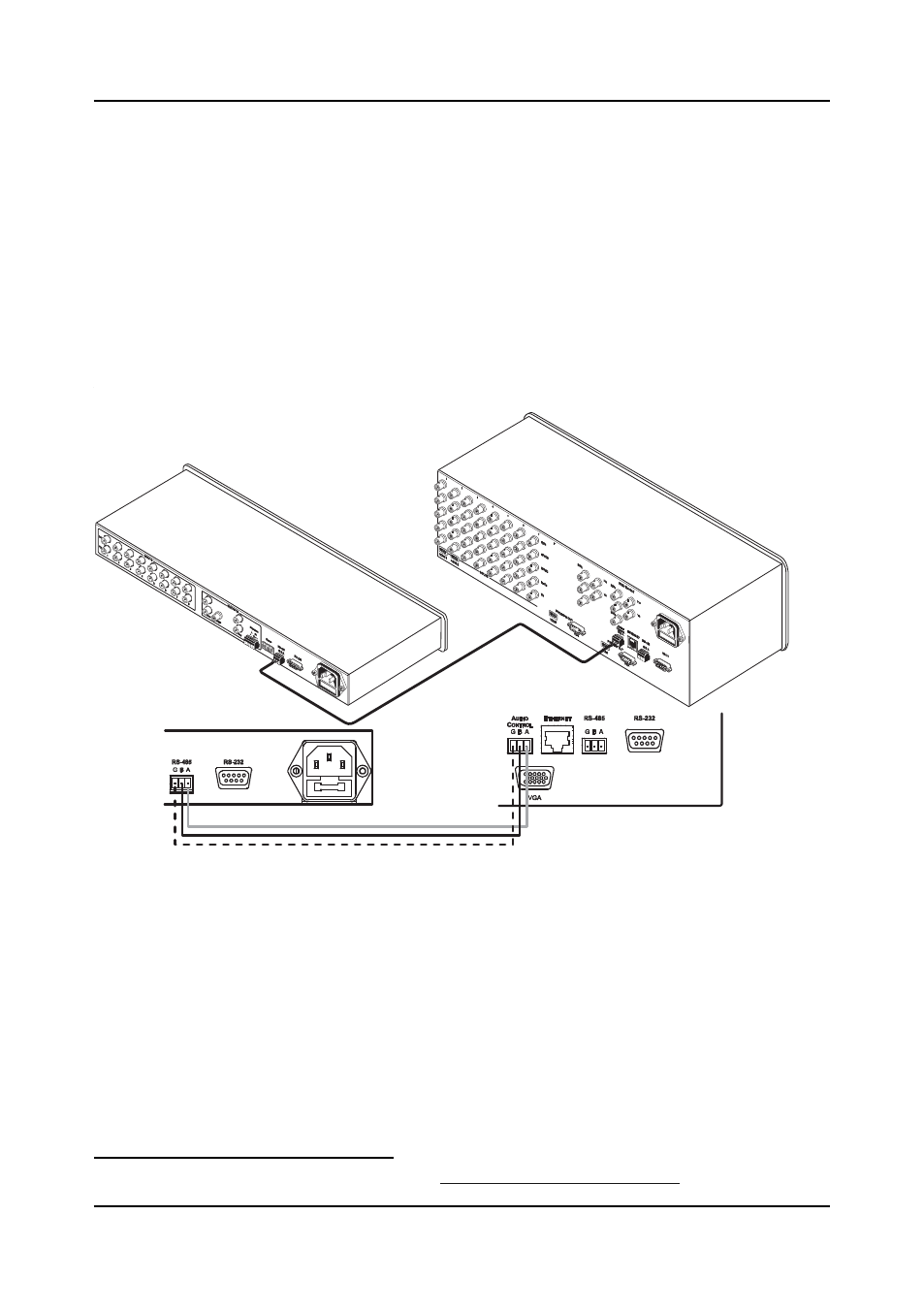

Рис. 7. Подключение VP-727A к VP-727xl
VP-727A
VP-727xl
