25
Подключение к портам управления VP-727xL
7 ПОДКЛЮЧЕНИЕ К ПОРТАМ
УПРАВЛЕНИЯ VP-727XL
В этом разделе описывается подключение внешних устройств к портам
управления:
к порту
•
RS-232 (раздел 7.1)
к порту
•
AUDIO CONTROL (раздел 7.2)
к порту
•
RS-485 (раздел 7.3)
к порту
•
ETHERNET (раздел 7.4).
7.1 Подключение компьютера через интерфейс RS-232
Для дистанционного управления и обновления микропрограммы к
VP-727xl через порт RS-232 можно подключить компьютер или другое
управляющее устройство.
Для подключения VP-727xl к компьютеру рекомендуется использовать
нуль-модемный адаптер, входящий в комплект поставки прибора. Под-
ключите нуль-модемный адаптер к разъему DB9 RS-232 на задней панели
VP-727xl и девятижильным кабелем с прямой разводкой («модемным»)
соедините его с разъемом DB9 RS-232 компьютера.
Для подключения VP-727xl к компьютеру без использования нуль-
модемного адаптера соедините разъем DB9 RS-232 на задней панели
VP-727xl и разъем последовательного порта компьютера кабелем с раз-
водкой крест-накрест (так называемое «нуль-модемное» подключение),
как показано на рис. 6.

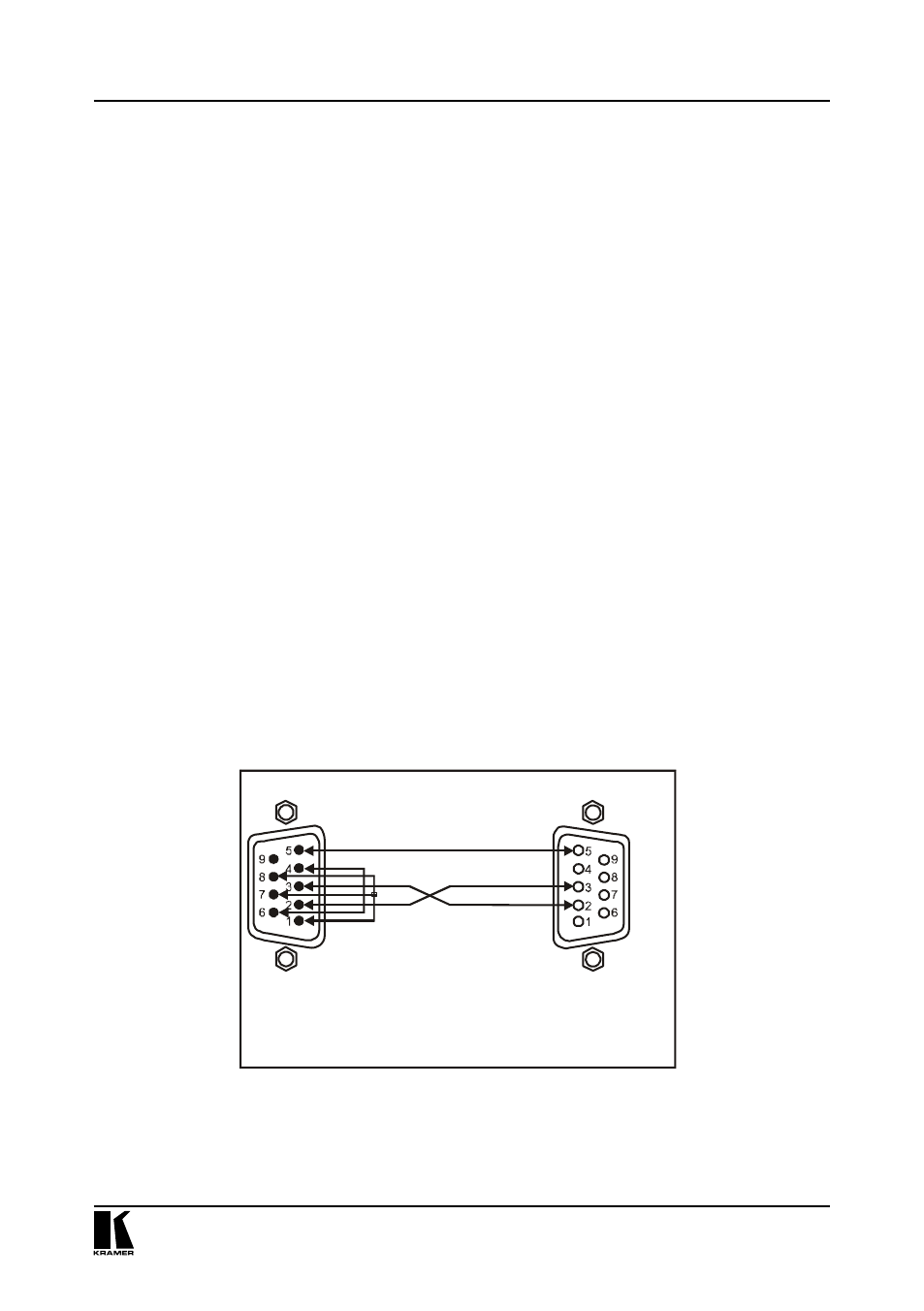

Контакт 5 соединен с контактом 5 (заземление)
Контакт 3 соединен с контактом 2
Контакт 2 соединен с контактом 3
Розетка DB9F (на ПК)
Контакт 4 соединен с контактом 6
Контакты 8, 7, 1 соединены вместе
Если применяется экранированный кабель, соединить экран с контактом 5
Вилка DB9M
Рис. 6. Подключение VP-727xl к компьютеру
