Работа с VP-727xl
1. В этом примере источник сигнала RGBS подключен к входу 2, источник компонентного сигнала высокого разрешения - к входу
3. С помощью экранного меню включена выдача этих сигналов соответственно на контрольный и программный выходы.
Кнопка 3 группы PROGRAM и кнопка 2
группы PREVIEW подсвечиваются:
(Масштабированный компонентный
сигнал HD)
(Масштабированный сигнал RGBS)
2. В ходе презентации сигнал компонентного
источника высокого разрешения выдается через
разъем HDMI программного выхода (PROGRAM
OUT). До переключения на источник RGBS демон-
стратор на своем местном контрольном дисплее
проверяет, как будет выглядеть изображение:
3. Нажатием на кнопку с изображением шахмат-
ной доски задается соответствующий эффект
перехода. Сам переход выполняется при нажатии
на кнопку TAKE. Загорается подсветка кнопки 2
группы PROGRAM, в соответствии с выбранным
группой PREVIEW входом. Сигнал источника
RGBS отображается как на контрольном, так и на
основном дисплеях.

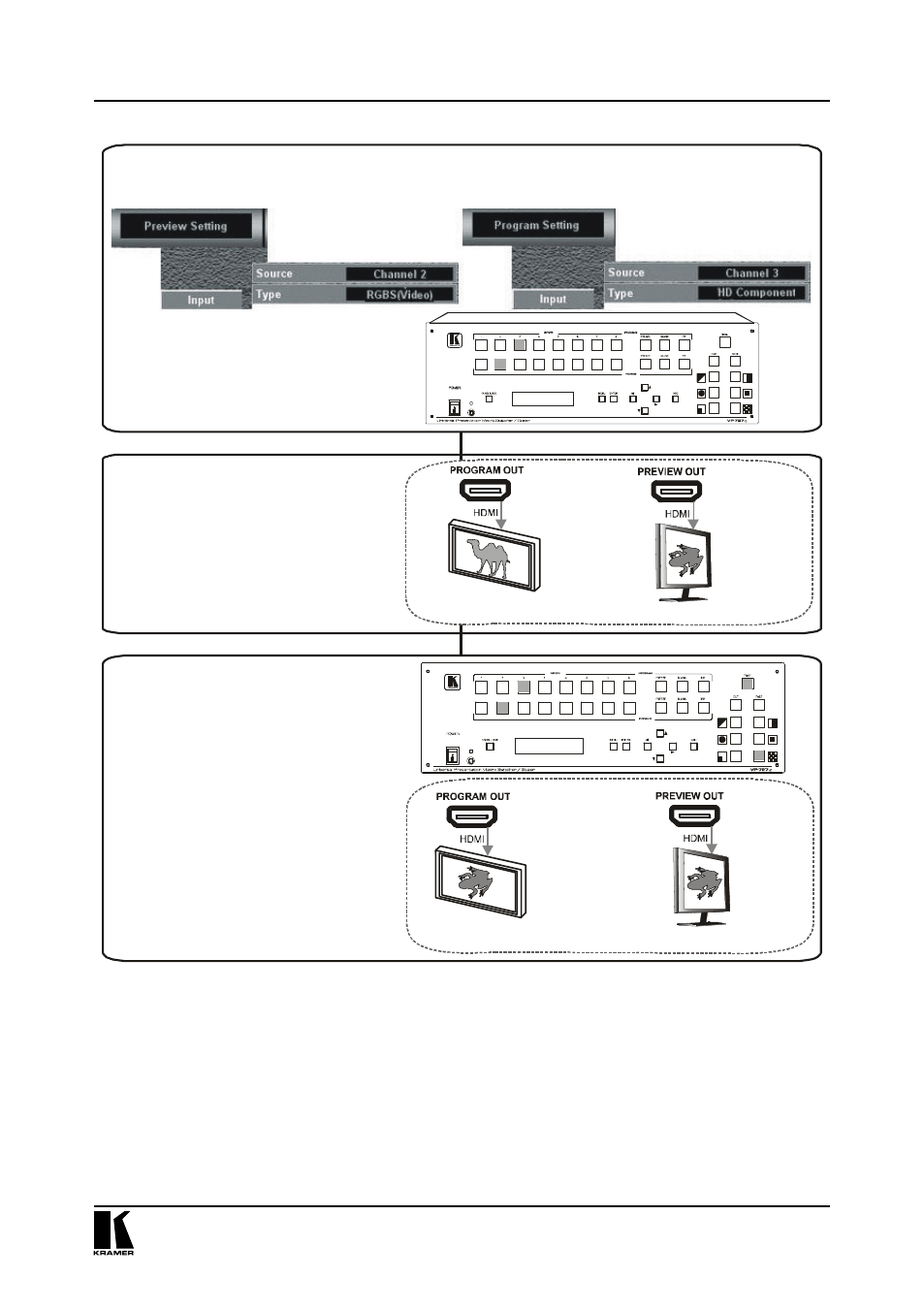

Рис. 9. Пример использования контрольного и программного выходов
Плазменный дисплей
(Масштабированный сигнал
RGBS)
ЖК-дисплей
Плазменный дисплей
ЖК-дисплей
(Масштабирован-
ный сигнал RGBS)
