23
4. Подсоедините приемники сигнала к группе разъемов контрольного
выхода PREVIEW OUT (рис. 5):
ЖК-дисплей к разъему HDMI
•
аналоговый дисплей к 15-контактному разъему компьютерного графи-
•
ческого сигнала VGA
дисплей к BNC-разъемам
•
R/Pr, G/Y, B/Pb, Hs и Vs.
Подключение источников и приемников сигнала
Проектор
Плазменный
дисплей
Аналоговый
дисплей
ЖК-дисплей
Аналоговый
дисплей
Дисплей
Для презентации
Для местного контроля

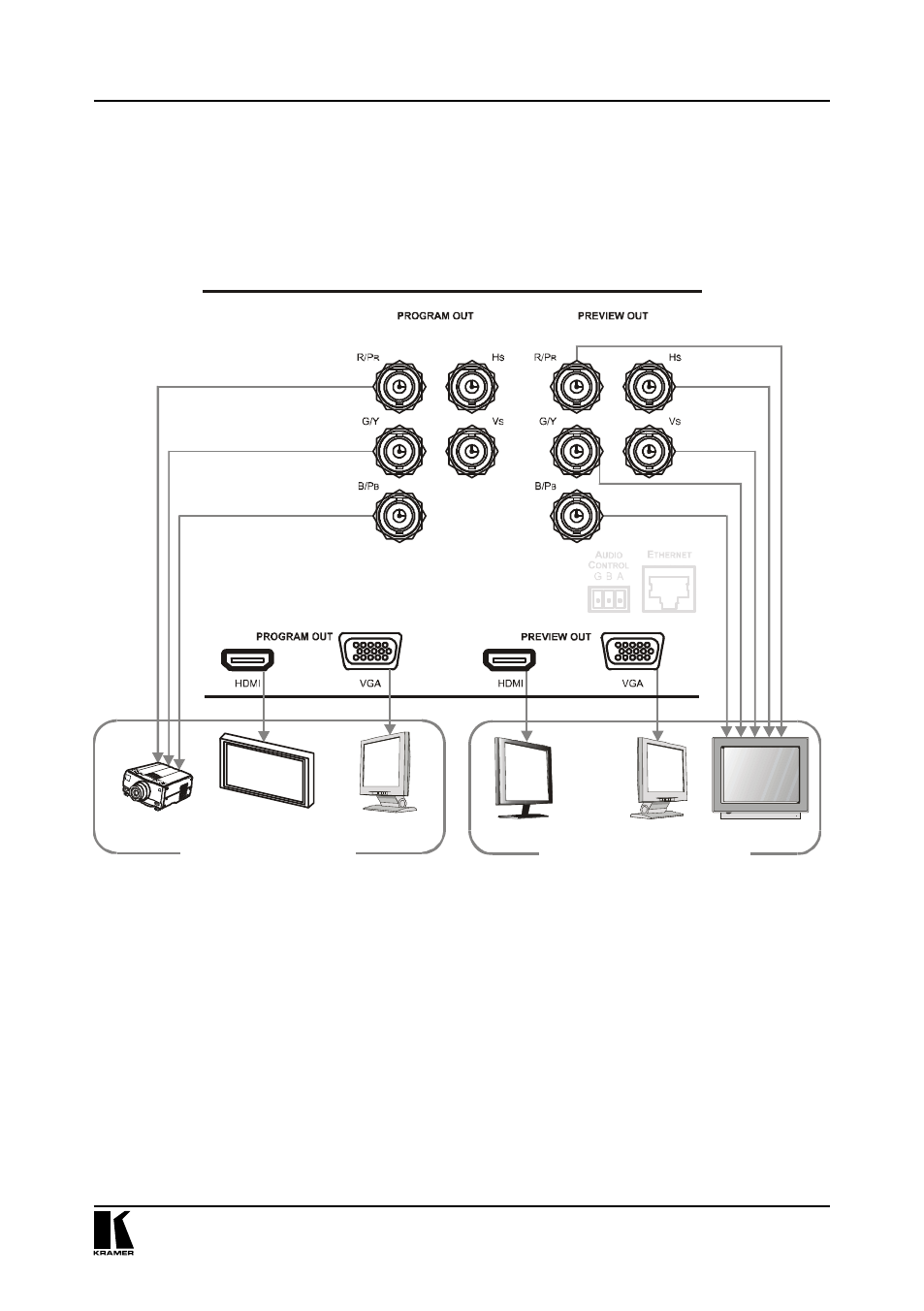

Рис. 5. Подключение приемников сигнала к контрольному и программному выходам
