Подключение источников и приемников сигнала

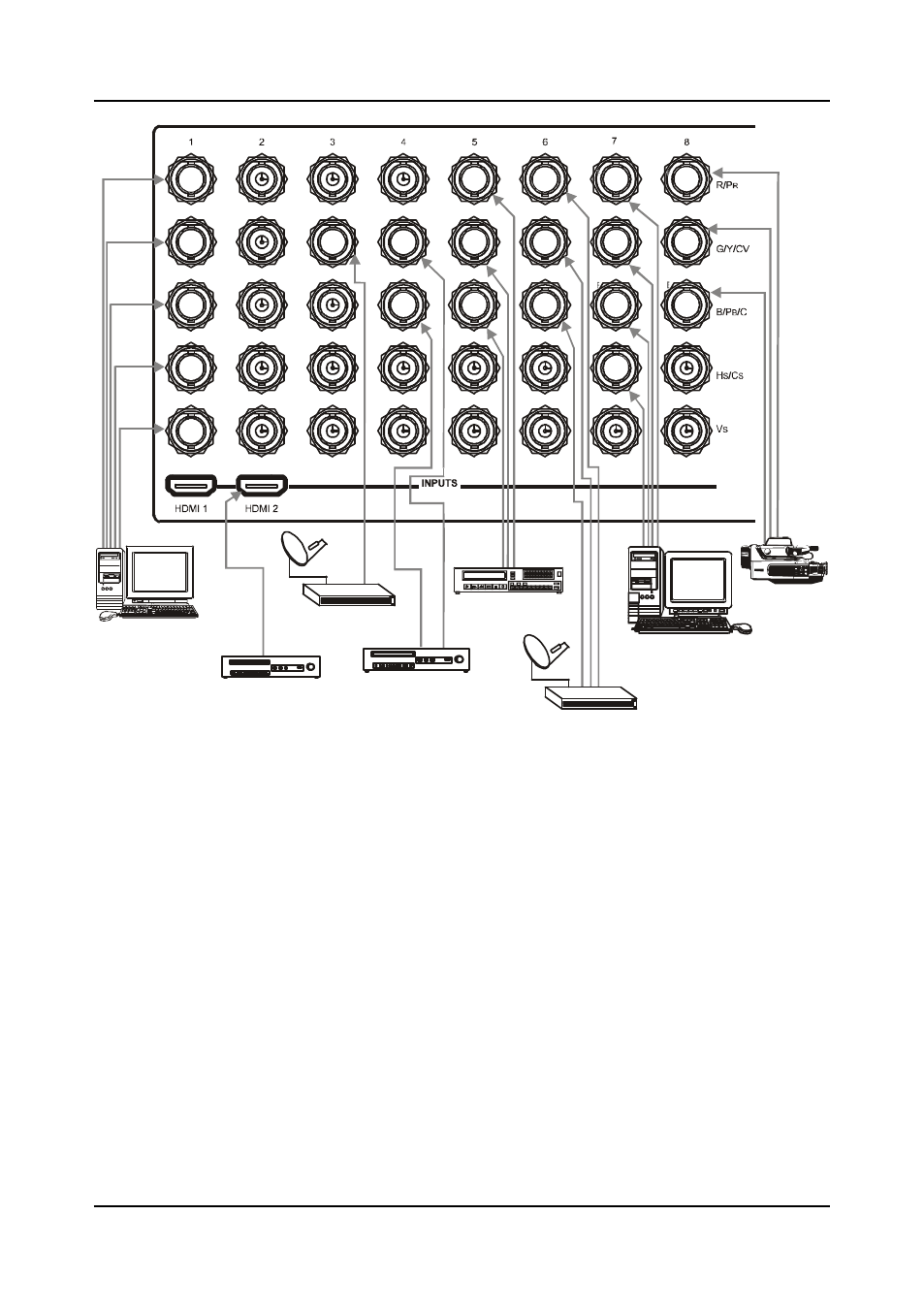

Рис. 4. Пример подключения источников сигнала к VP-727xl
3. Подсоедините приемники сигнала к группе разъемов программного
выхода PROGRAM OUT (рис. 5)
приемник сигнала YUV, например, проектор, к BNC-разъемам
•
R/Pr,
G/Y, B/Pb (Pr, Y, Pb)
плазменный дисплей к разъему HDMI
•
аналоговый дисплей к 15-контактному разъему компьютерного графи-
•
ческого сигнала VGA
R
R
R
P R
P R
P B
P B
G
G
G
Y
Y
C V
B
B
B
C
Y
Hs
C s
V s
Источник ком-
пьютерного
графического
сигнала RGBHV
высокого раз-
решения
Спутниковый
приемник
Видеоплеер
Betacam
Источник компьютер-
ного графического
сигнала RGBS (с
отдельным каналом
композитного син-
хросигнала)
RGB-камера
DVD-плеер
DVD-плеер
Спутниковый
приемник
HDTV
