Разное
4. Процедуры проверки, установки параметров и резания
Что необходимо проверить перед началом работы
– Все рельсовые направляющие и их опоры должны быть правильно выровнены и закреплены (все болты
должны быть надежно затянуты).
– Режущая голова должна быть правильно установлена на каретке и зафиксирована с помощью фиксирующей
рукоятки в положении 2.
– Режущий диск должен быть установлен в соответствии с направлением его вращения, а центральный болт (или 3
болта М10 с потайной головкой), фиксирующий фланец крепления режущего диска, должен быть надежно затянут.
– Над режущим диском должен быть установлен соответствующий защитный кожух, а на концах рельсовой
направляющей - ограничители.
– К устройству должны быть подключены блок дистанционного управления, сетевой шнур и водяные шланги.
– Все элементы на пульте дистанционного управления должны находиться в положении OFF или в нейтральном
положении.
– Переноска оператором пульта дистанционного
управления должна осуществляться с использованием
плечевого ремня. Кран, регулирующий подачу воды,
должен быть установлен в положении ”Return”
(”Возврат”) или ”Saw blade” (”К режущему диску”).
– Кроме того, необходимо соблюдать все установленные
меры безопасности.
Управление эл. стенорезной машиной в
процессе работы
Нумерация: См. также раздел 5.1 ”Элементы пульта
дистанционного управления”.
№ Наименование операции
1. Включить подачу воды из магистрали
©
23 и устано-
вить желаемый расход воды с помощью крана
ƾ.
2. Повернуть главный выключатель
ƿ на режущей
голове в положение I (при отпускании он
возвращается в среднее положение).
➜ После этого блок дистанционного управления
осуществляет самотестирование (см. раздел
5.3: элементы управления).
➜ Примерно через 10 сек. машина готова к работе.
3. Приведите режущую голову пилы в исходное
положение с помощью элементов
ᕣ и ᕥ/ᕦ
(после чего верните их в нейтральное или нулевое
положение).
4. Запустите привод режущего диска, повернув
регулятор
ᕡследующим образом: I ➜ Start ➜
II. После этого режущий диск
©
21 начинает вр-
ащаться.
5. Установите желаемую скорость вращения
режущего диска с помощью регуляторов
ᕢ/ᕩ.
6. Откройте кран подачи воды, повернув регулятор
ᕧ на блоке дистанционного управления.

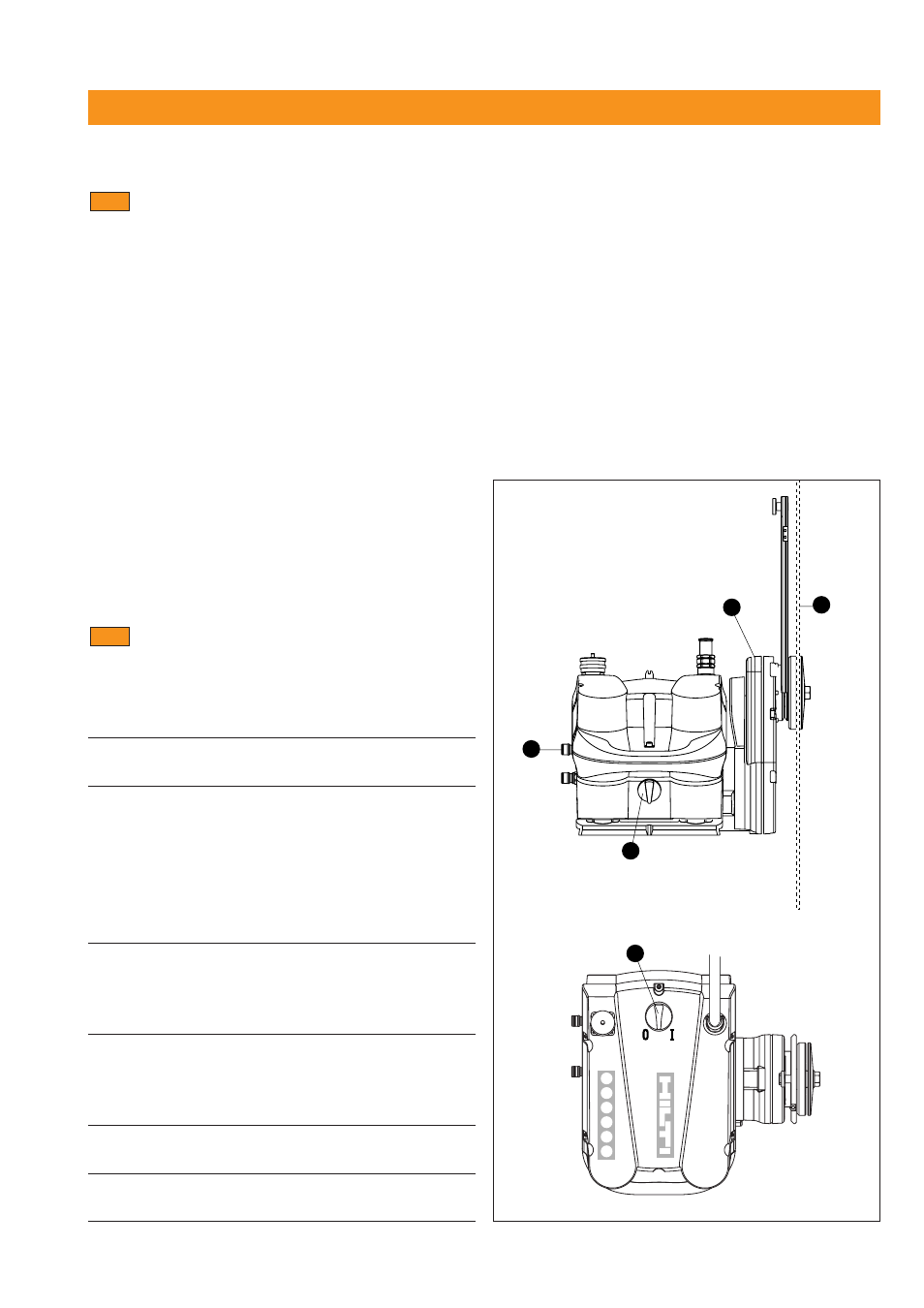

4.2
4.1
21 22
23
19
20
DS TS
5-SE
