Порядок зксплуатации
2. Монтаж машины
Крепление инструмента к материалу резания
Эффективная и безопасная работа данной машины
возможно только в случае ее жесткого и надежного
крепления к материалу резания.
Для выполнения этого требования мы рекомендуем
использовать бурильные машины и анкерные устройства
производства компании Hilti.
Крепление опор рельсовых направляющих должно
производиться при помощи анкеров, подходящих для
конкретного материала. При установке анкеров строго
соблюдайте указания их производителя.
Например, при забивании металлических распорных
анкеров HKD M12 производства компании Hilti расстояние
до ближайшей кромки материала основания должно
составлять не менее 20 см (по причине опасности
появления трещин в бетоне за счет расширяющего
воздействия анкера). Вообще говоря, такие дюбели
должны забиваться вровень с поверхностью бетона
(заподлицо) или несколько глубже в том случае, если
поверхность оказывается не совсем ровной и т.п.
Внимание: После высверливания отверстия для
забивания анкера вся образовавшаяся бетонная пыль
должна быть выдута из него наружу.
При работе с каменной кладкой, шероховатыми
каменными стенами или аналогичными материалами
могут быть использованы альтернативные способы
крепления, такие как крепление с помощью клеевых
анкеров HIT производства компании Hilti или резьбовых
шпилек, вставляемых в сквозные отверстия.
Неровность или колебания уровня бетонной поверхности
могут легко компенсироваться путем соответствующей
корректировки угла наклона опоры рельсовой
направляющей. Примеры анкерного крепления опор
на бетонной поверхности.
2.1

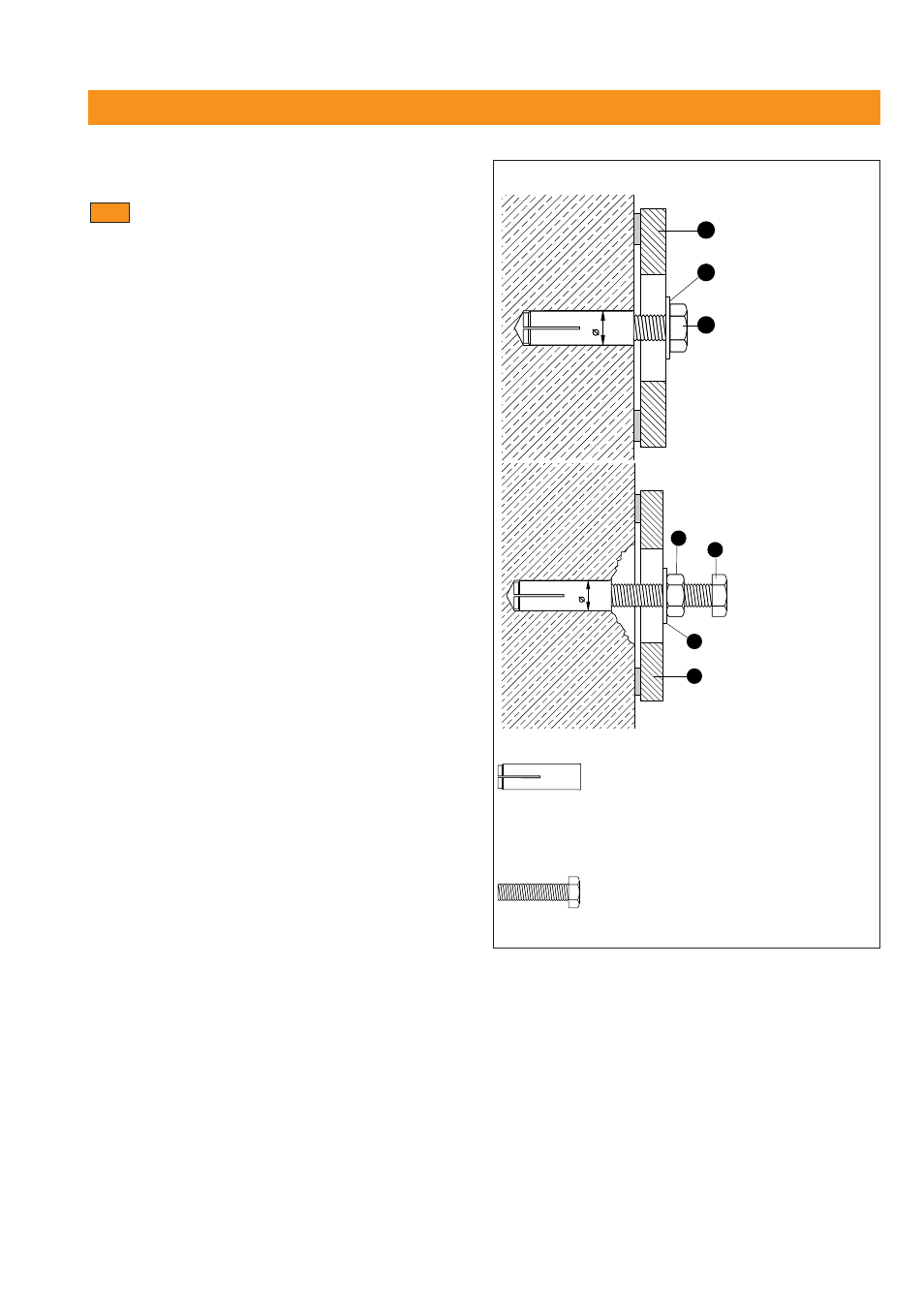

Примеры анкерного крепления опор на бетонной поверхности
Для крепления инструмента компания
Hilti рекомендует следующие анкеры:
Анкер HKD-D M12
×
50 диаметром 16 мм
Анкер HKD-E M12
×
50 диаметром 15 мм
Анкер HKD-S M12
×
50 диаметром 15 мм
Оцинкованные болты ,класс прочности 8.8
M 12
×
40 мм
M 12
×
70 мм
d mm
1
2
3
Анкер,
забитый в
стену
заподлицо
d mm
3
4
2
1
Анкер,
установленный
глубоко
³ Опора рельсовой
направляющей
· Шайба
» Винт М12
ᕤ Гайка М12 с
манжетой или с
шайбой
