Порядок зксплуатации – Инструкция по эксплуатации Hilti DS TS 5-SE
Страница 22
22
Порядок зксплуатации
Ограничитель рельсовой направляющей
DS-ESSI
На каждом конце рельсовой направляющей обязательно
должен быть установлен ограничитель.
№
Наименование
³
Ограничитель рельсовой направляющей
ᕢ
Рельсовая направляющая
ᕣ
Крепежный болт
2.8
Соединитель рельсовых направляющих
DS-RCSI
Вставьте зажимное приспособление в рельсовую
направляющую и надежно затяните гайку М12 при
помощи рожкового гаечного ключа размером 19 мм.
№
Наименование
³
Соединитель рельсовых направляющих
ᕢ
Зажимы (2)
ᕣ
Гайка М12 с шайбой (19 мм AF)
ᕤ
Рельсовая направляющая 1
ᕥ
Рельсовая направляющая 2
2.7
4
5
1
3
2

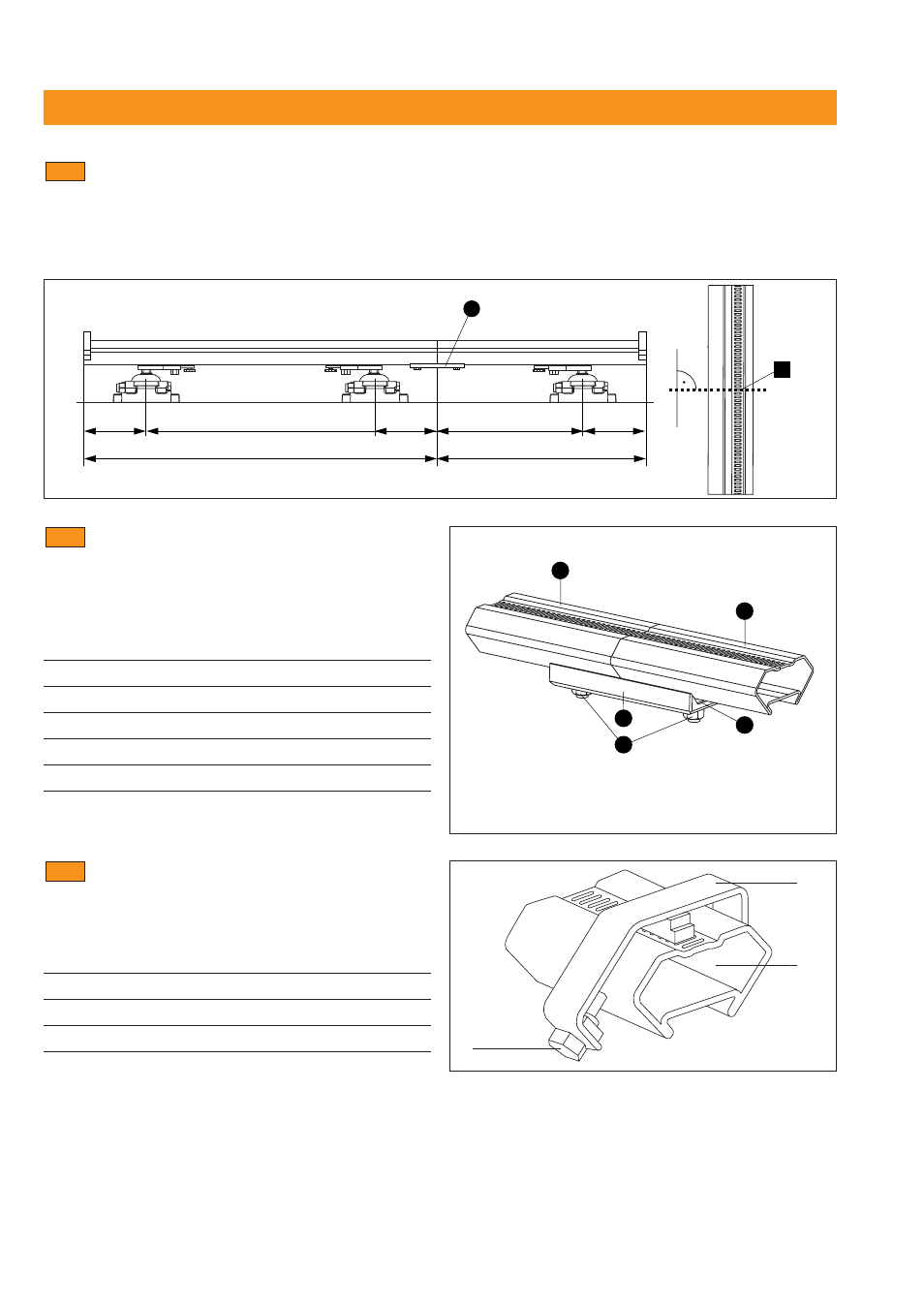

Расстояние между опорами рельсовой направляющей. Наращивание рельсовых направляющих
Расстояние между двумя соседними опорами рельсовой направляющей не должно превышать 170 см. В
случае необходимости рельсовые направляющие могут быть укорочены или увеличены до любой желаемой
длины. Стык должен производиться точно посередине одного из отверстий для зубьев шестерни
ẉ. Все
заусенцы, появляющиеся на стыковой кромке, должны немедленно удаляться.
2.6
30
30
30
70
230
100
170
6
1
·
³
ᕣ
