23

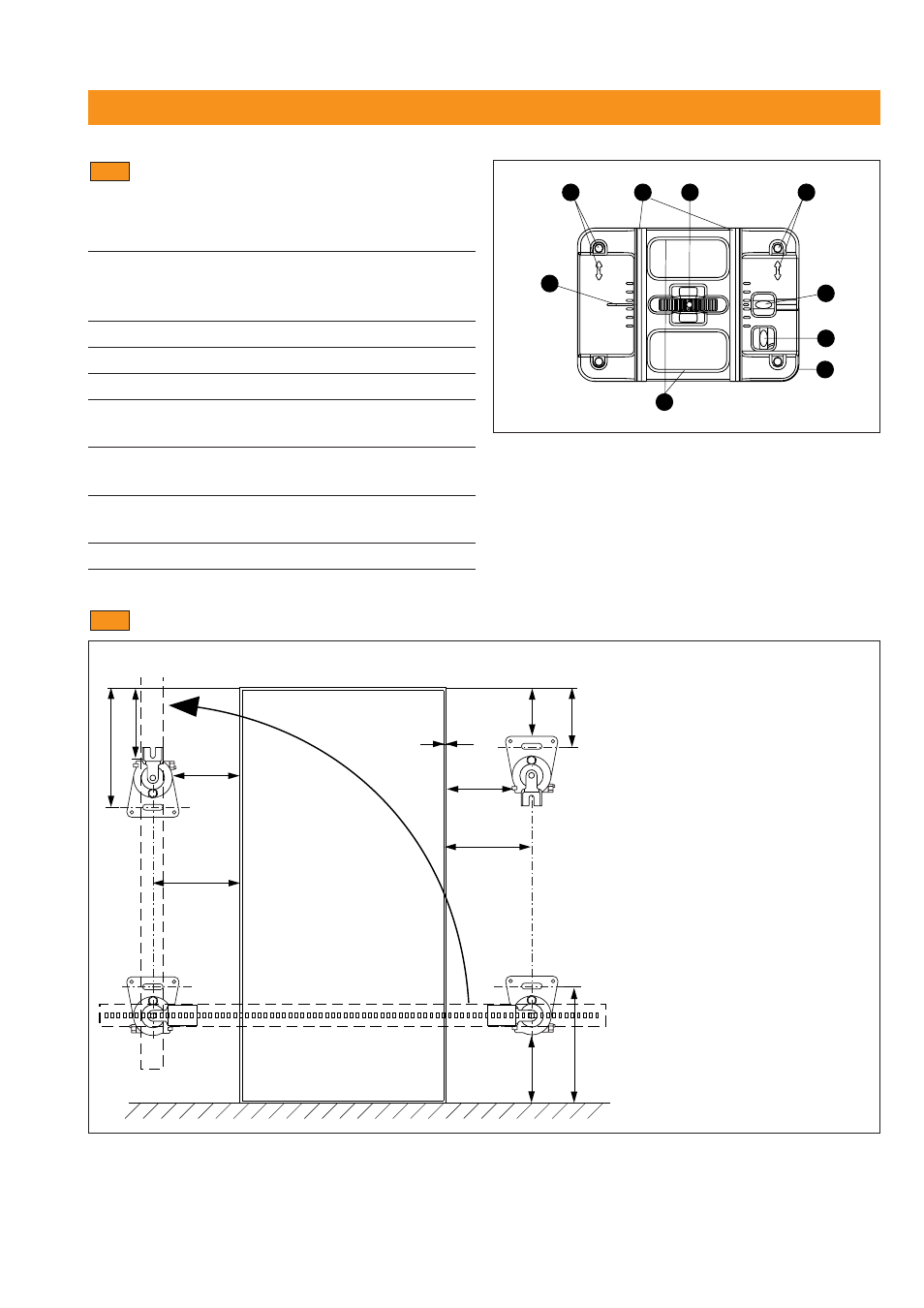

Примeр вырeзания проeма с рeзкой вплотную к полу с использованиeм башмаков DS-RFSI.
2.10
30
17
17
17
12
15
30
17
22
22
0,4
Каретка DS-CA5-E
Каретка может оставаться на рельсовой направляющей
постоянно.
№
Наименование
³
Метка для центрирования и шкала для
корректировки положения режущей головы
машины
·
Горизонтальный пузырьковый уровень
»
Вертикальный пузырьковый уровень
¿
Приводная шестерня
´
Направляющие ролики для регулировки
зазора
²
Прорези для переноски (вместе с рельсовой
направляющей)
¶
Направляющие для установки режущей
головы
º
Защита кабеля
2.9
Возможные положения опор рельсовых направляющих (все размеры приведены в см)
Ширина резания
Резание вплотную к полу
В представленном здесь примере
возможно перемещение рельсовой
направляющей без необходимости
отделения от нее самой режущей
головы. Для этого:
1. Сдвинуть голову вдоль рельсовой
направляющей до точки
изменения угла поворота.
2. Снять зажимное приспособление
с опоры на другом конце
рельсовой направляющей.
3. Не снимая головы, повернуть
рельсовую направляющую в
новое положение и прикрепить
ее к заранее установленной
опоре.
4. Подвести голову с
установленным на ней режущим
диском к намеченной линии
резания.
Порядок зксплуатации
2
3
6
1
4
5
7
5
8
DS-RFSI
DS-RFSI
DS-RFSI
DS-RFSI
