Порядок зксплуатации – Инструкция по эксплуатации Hilti DS TS 5-SE
Страница 21
21

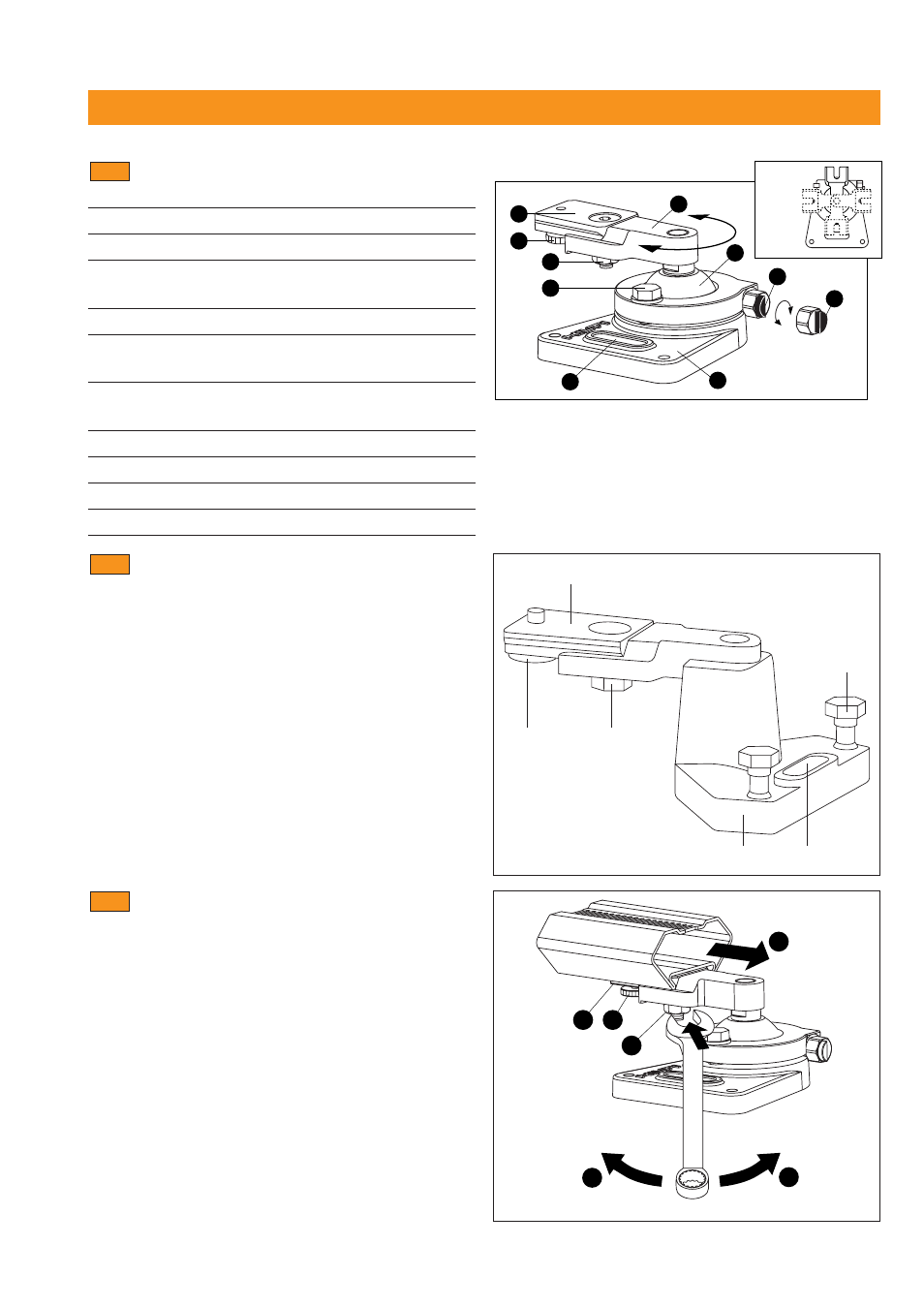

Крепление рельсовой направляющей
D-R 100/230 SI к рельсовой опоре
³ Вставить зажимное приспособление в профиль
рельсовой направляющей. Во избежание смещения
или потери данного приспособления можно затянуть
болт с рифленой головкой (а).
ᕢ Вставить зажимное приспособление в крепежную
вилку опоры рельсовой направляющей.
ᕣ Для плотного затягивания гайки М12 с шайбой (b),
являющейся частью зажимного приспособления,
следует использовать рожковый гаечный ключ
размером 19 мм.
ᕤ Порядок освобождения рельсовой направляющей:
Используя рожковый гаечный ключ, ослабить гайку
М12 с манжетой (b), являющейся частью зажимного
приспособления, после чего вынуть последнее из
крепежной вилки опоры рельсовой направляющей.
2.5
3
4
1
2
a
b
Порядок зксплуатации
3
10
5
4
9
7
8
2
1
6
360
°
Опора рельсовой направляющей DS-RFCI
№
Наименование
ᕡ
Основание
ᕢ
Прорезь для анкерного болта М12
»
Шарнир для корректировки (в пределах 45°)
угла наклона рельсовой направляющей
ᕤ
Зажимной болт для корректировки угла наклона
ᕥ
Фиксированное положение при угле 90°: фиксация осу-
ществляется при повороте полумесяца в сторону шара
ᕦ
Отпущенное положение: отпуск осуществляе-
тся при отвороте полумесяца в сторону от шара
ᕧ
Приспособление для зажима рельсовой направляющей
ᕨ
Болт для фиксации рельса рифленой головкой
ᕩ
Крепежная гайка М12 с шайбой
µ
Крепежная вилка (с углом поворота 360°)
2.3
Рельсовая опора DS-RFIX SI
³ Основание
ᕢ Прорезь для анкерного болта М12
ᕣ Регулировочные болты
ᕤ Приспособление для зажима рельсовой направляющей
ᕥ Болт для фиксации рельса
ᕦ Крепежная гайка М12 с шайбой
2.4
¿
´
²
³
·
»
