Порядок зксплуатации

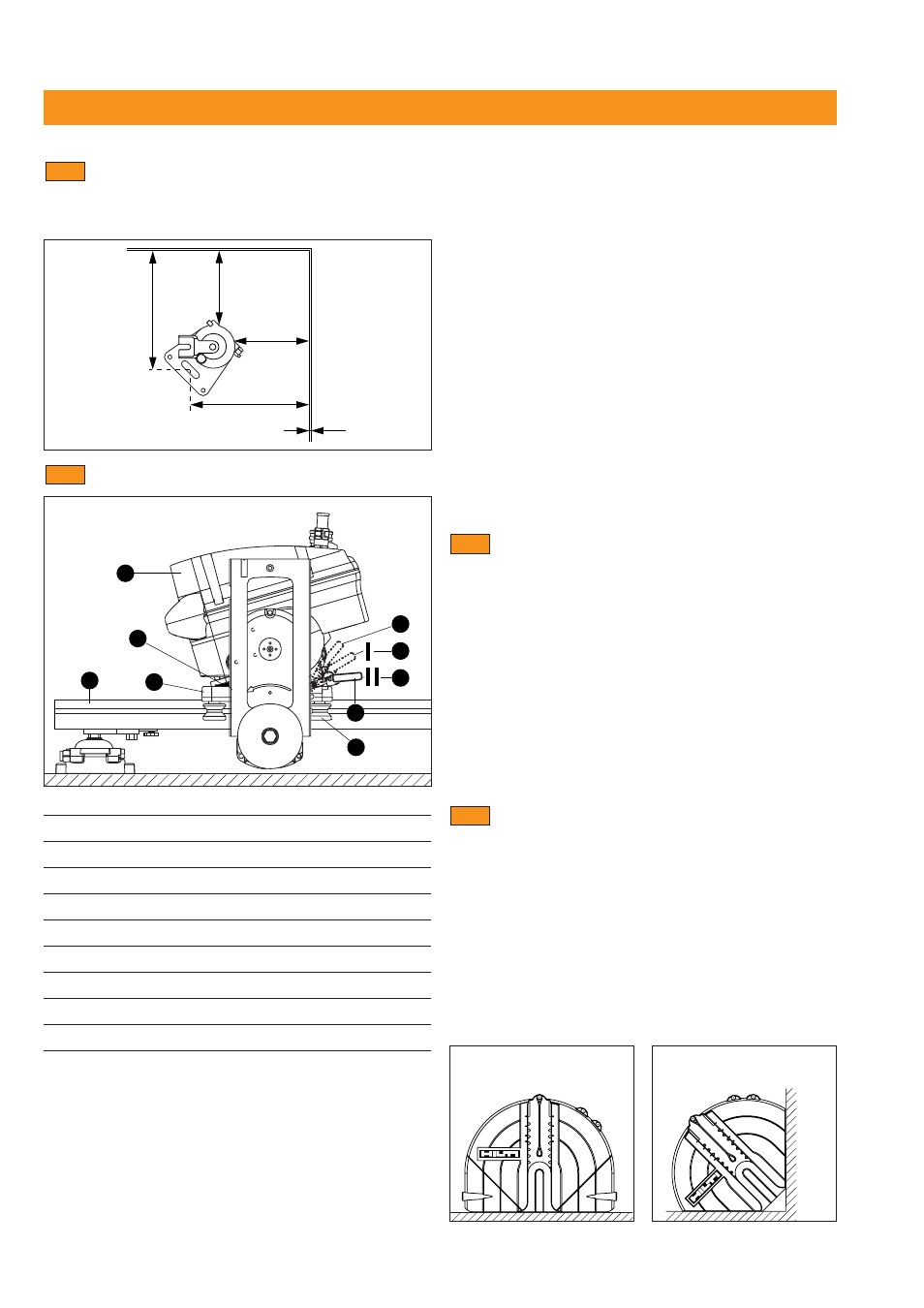

Установка режущей головы машины DS TS 5-SE
№
Наименование
³
Режущая голова
ᕢ
Фиксирующая рукоятка
»
I Установка, закрепление
¿
II Положение фиксации
´
Рельсовая направляющая
²
Каретка
¶
Направляющие
º
Направляющие каретки
ᕩ
Положение снятия
Действие 1
Установить режущую голову в направляющие
¶ и
подавать ее в направлении каретки со стороны механизма
фиксации. Работа механизма фиксации должна быть
различима на слух/характерного щелчка.
После этого механизм фиксации оказывается в
положении I, что соответствует п.
». вышеприведенной
2.12
таблицы. Находясь в этом положении, голова является
закрепленной и не может самопроизвольно отсоединит-
ься. Затем следует сдвинуть ее в горизонтальном
направлении на расстояние до ± 2,5 см.
Действие 2
Подать фиксирующую рукоятку
ᕢ вниз за нулевую
точку в положение II, соответствующее п.
¿ вышеприве-
денной таблицы, до упор.
В этом положении можно начинать работу, поскольку
режущая голова при этом жестко прикреплена к каретке.
Снятие головы с каретки
Освободить фиксирующую рукоятку
· (переведя ее
в положение I), после чего поднять ее вверх (в положение,
соответствующее п.
¾) полного высвобождения. При
этом будьте готовы удержать ее на весу. Одной рукой
держитесь за специальную ручку.
Установка режущего диска
– Выбрать режущий диск с подходящими
характеристиками (BC, RC или MC) в зависимости
от разрезаемого материала.
– Диаметр режущего диска: 500 или 700/745 мм.
– При установке режущего диска учитывать направление
его вращения. Направление вращения приводного
шпинделя указано на поворотной руке (против часовой
стрелки, если смотреть в сторону режущего диска).
– Установить фланец крепления режущего диска и затян-
уть центральный крепежный болт с помощью наки-
дного или рожкового гаечного ключа размером 19 мм.
Установка защитного кожуха
Перевести держатель защитного кожуха над режущим
диском в желаемое положение на рукоятке пилы.
Установить защитный кожух в держатель и закрепить
его с помощью специальной крепежной детали из
резины. Все защитные кожухи могут использоваться
при работе с режущими дисками диаметром как 500,
так и 700/745 мм и указывают фактическую глубину
пропила. Держатель защитного кожуха служит также
в качестве шкалы глубины.
2.14
2.13
6
5
1
7
2
8
4
3
9
Возможные альтернативные положения
опоры рельсовой направляющей DS-RFSI (все
размеры приведены в см)
2.11
20
25
28
15
700
500
10
15
18
5
DS-BG 5-ES Стандартный
защитный кожух для работ с
режущим диском
20
25
28
15
700
500
10
15
18
5
DS-BG 5-EС Угловой
защитный кожух для работ с
режущим диском
0,4
27
17
17
27
Ширина резания
