Порядок зксплуатации – Инструкция по эксплуатации Hilti DS TS 5-SE
Страница 20
20

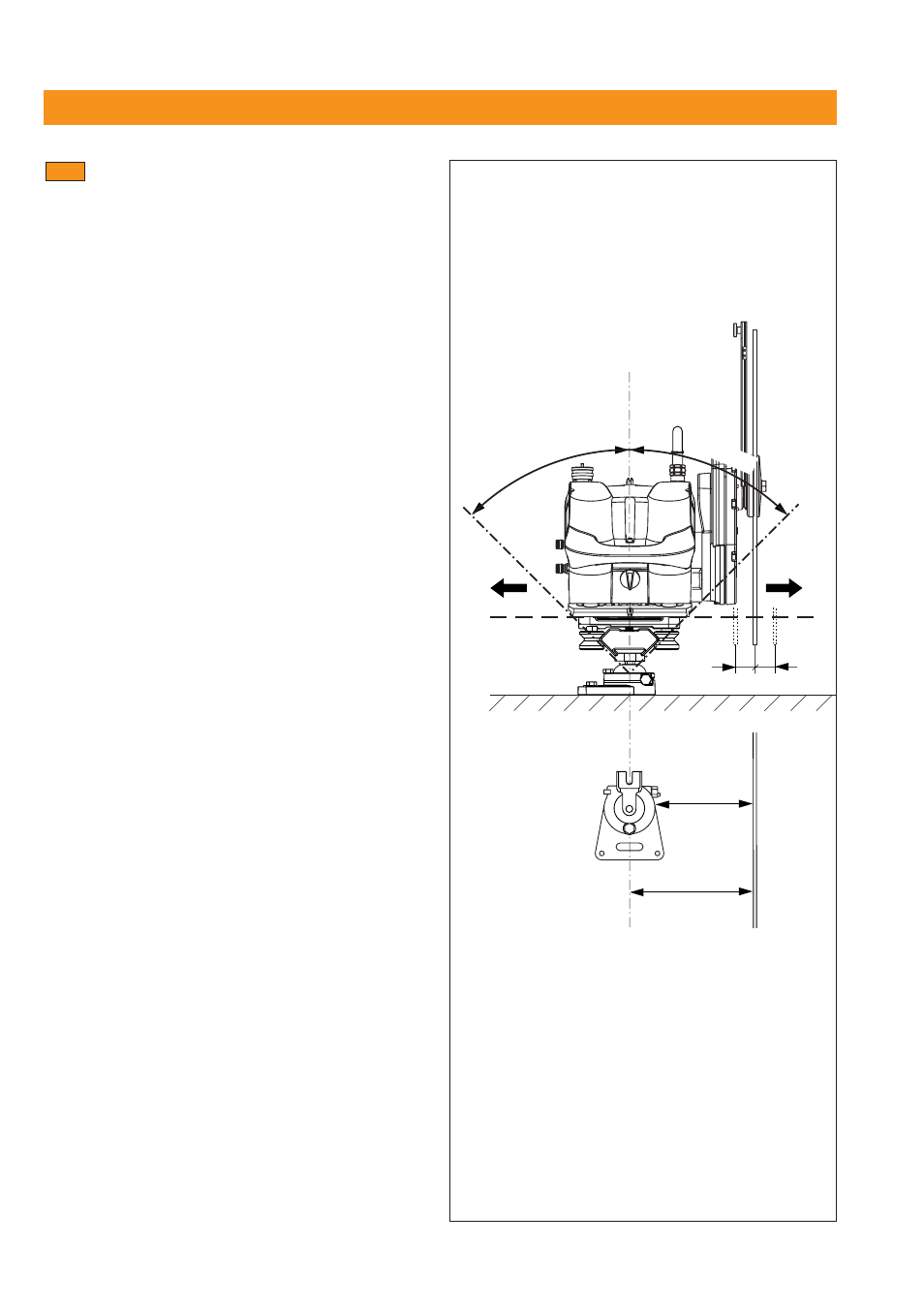

Фиксация местоположения и установка опор
рельсовых направляющих
Благодаря своей новой конструкции, разработанной
специалистами компании Hilti, опоры рельсовых
направляющих могут закрепляться в бесконечном
множестве положений. Оператору требуется знать
только 3 основных размера:
1. Размеры для установки анкера: расстояние от
линии резания до отверстия для анкера
= 22 см / 30 см
2. Контрольный размер: расстояние от линии
резания до опоры рельсовой направляющей
= 17 см
Указанные размеры действительны в том случае, когда
режущая голова расположена в середине ее каретки.
Кроме того, режущая голова может быть сдвинута вбок
по отношению к каретке на расстояние +2,5 см в
горизонтальном направлении. Те же самые размеры
применяются для типовых работ по резанию и для
резания вплотную к поверхности.
Типовая последовательность монтажа
1. Разметить и просверлить отверстия для
установки анкеров.
2. Установить анкеры и смонтировать опоры
рельсовой направляющей.
3. Смонтировать рельсовую направляющую с
кареткой.
4. Используя встроенный пузырьковый уровень на
каретке, выровнить рельсовую направляющую в
вертикальном или горизонтальном направлении.
Затянуть крепежные болты.
5. Установить режущую головку на каретку.
6. Установить в рабочее положение режущий диск.
7. Скорректировать угол наклона режущего диска
таким образом, чтобы он располагался под углом
90° к стене или под любым желаемым углом между
90° и 45° (в зависимости от конкретных требований).
Для этого необходимо ослабить зажимной болт
ᕤ,
а затем вновь затянуть его после установки желаемого
угла наклона.
8. Расположите режущий диск точно на ранее
намеченной линии реза путем сдвига головы в
горизонтальном направлении вдоль каретки.
9. Для затягивания крепежных болтов опор рельсовой
направляющей и зажимных болтов следует
использовать накидной гаечный ключ или рожковый
ключ (AF) размером 19 мм.
2.2
Порядок зксплуатации
2,5 2,5
max. 45
°
max. 45
°
17
22
Размеры в см
DS-RFSI
