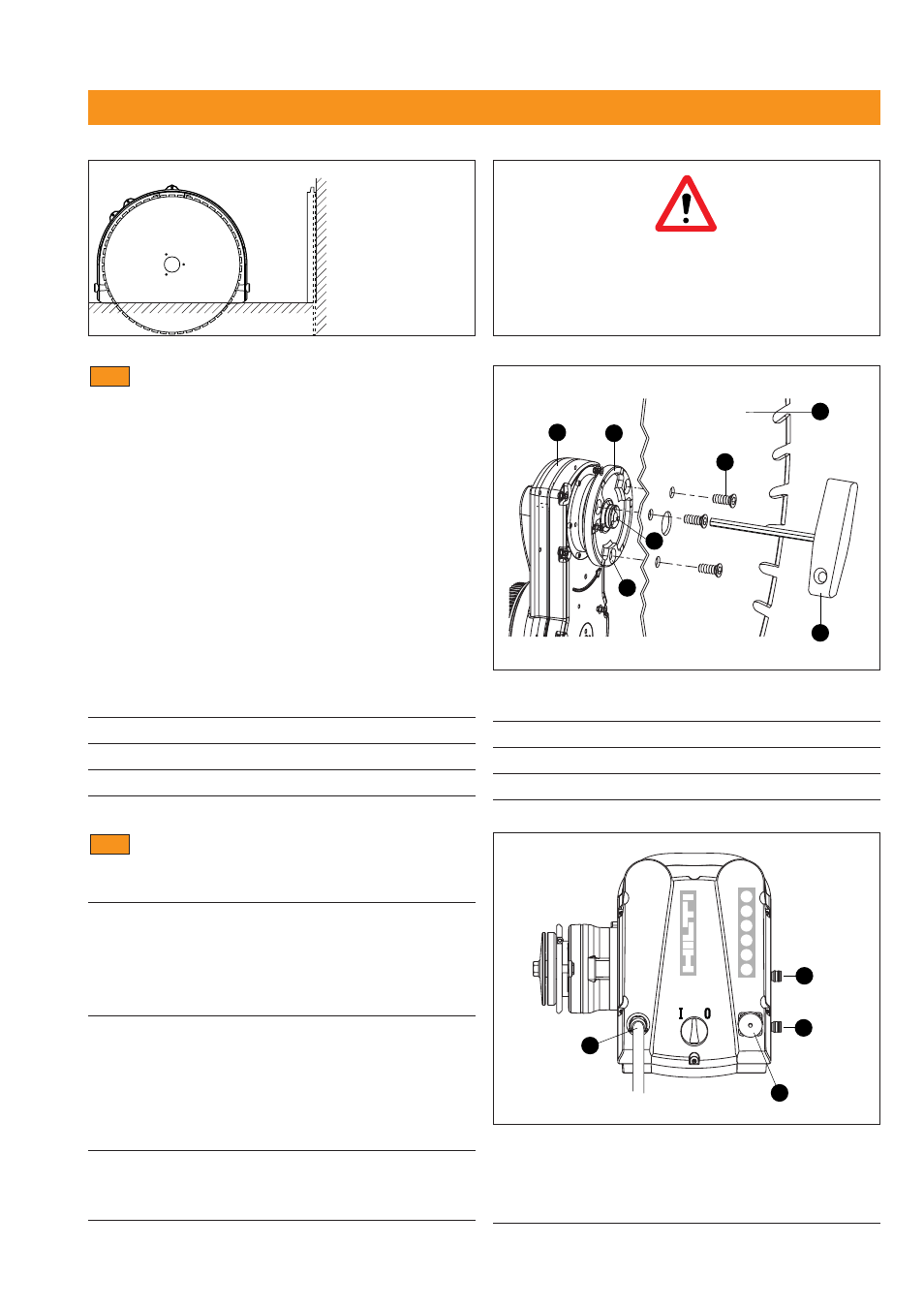

Резание в плотную к поверхности ( к полу,
стене, к потолку)
Для выполнения работ по резанию в плотную режущий
диск крепится непосредственно к фланцу привода с
помощью 3-х болтов с потайной головкой. При этом
крышка фланца для крепления режущего диска и
центральный крепежный болт не используются. Поэтому
размеры для установки анкера и контрольный размер
остаются в точности теми же самыми, что и в случае
проведения стандартных работ по резанию. Перед
установкой режущего диска следует выкрутить три
пластмассовые заглушки. После завершения работ
по резанию пластмассовые заглушки должны быть
вставлены обратно во избежание загрязнения резьбовых
отверстий
ᕦ.
№ Наименование
³
Поворотная рука головы
ᕢ
Режущий диск
ᕣ
Болты крепления режущего диска
2.15
Порядок зксплуатации
Подключение пульта дистанционного
управления, электропитания и водоснабжения
№ Наименование
³
Вставить штекер, идущий от пульта
дистанционного управления DS-RC-TS 5-E, в
гнездо на корпусе головы. Завернуть
накидную гайку штепсельного разъема (во
избежание проникновения грязи).
ᕢ
Подключить шнур электропитания устройства
к розетке электрической сети через
удлинитель. Характеристики электрической
сети должны соответствовать значениям,
указанным на табличке с техническими
данными.
ᕣ
Присоединить водопроводный шланг к
верхнему штуцеру (при помощи
соединительной муфты Gardena).
2.16
Всегда устанавливайте
защитный кожух над
режущим диском!
DS-BG 5-EF
Защитный кожух
для работы с
режущим
диском для
резки вплотную
к поврехности
ᕤ
Торцевой ключ размером 6 мм с поворотной
рукояткой
ᕥ
Фланец для крепления режущего диска
ᕦ
Пластмасстовые заглушки M10 (3 шт.)
¶
Пластмасстовые заглушки M12 (1 шт.)
ᕤ
В случае необходимости присоединить (также
при помощи соединительной муфты Gardena)
к нижнему штуцеру водопроводный шланг,
обеспечивающий возврат воды в контур.
