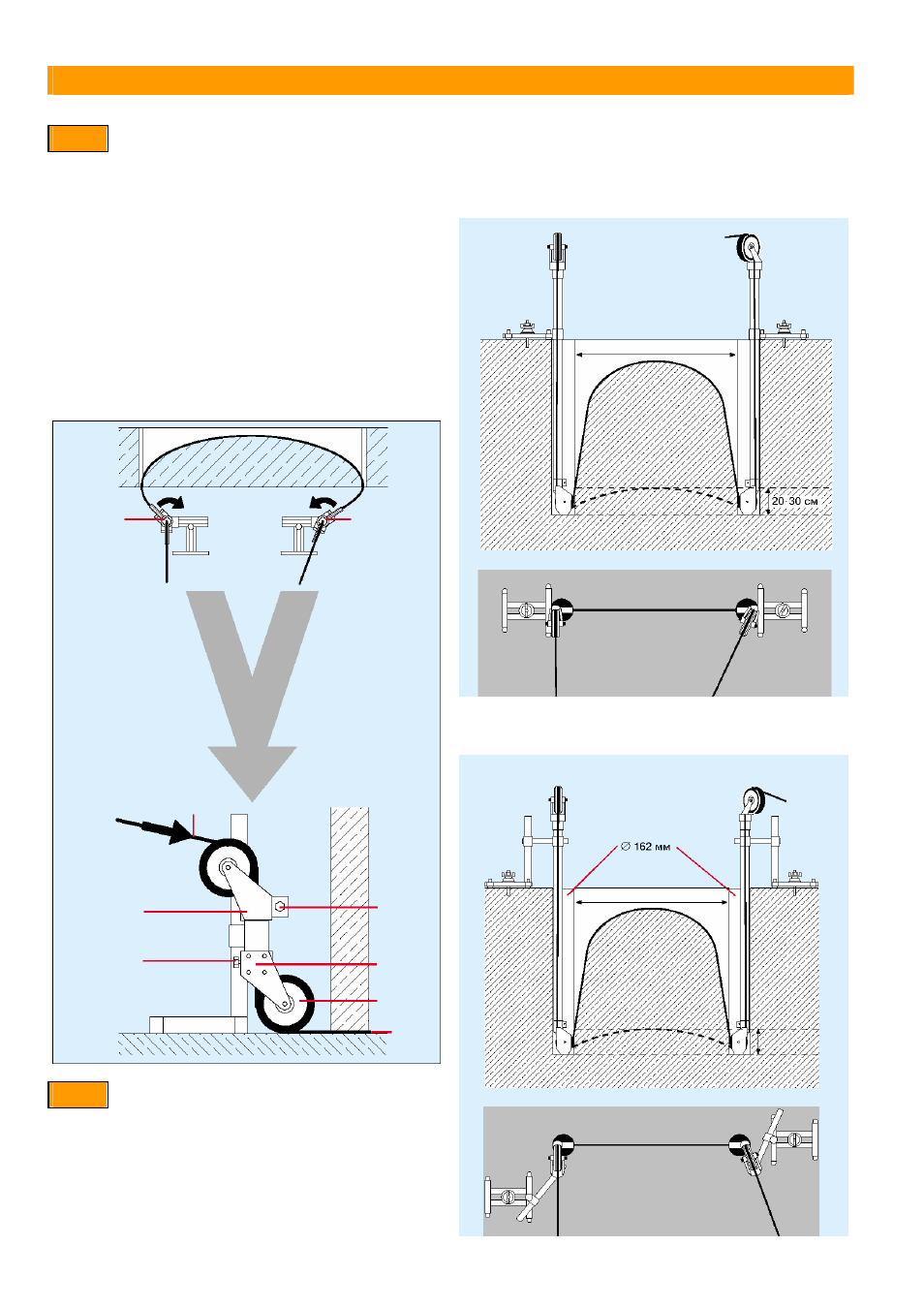

6. Подготовка системы пилы к работе
36
6.9.6
Горизонтальный рез заподлицо
Опору для шкива необходимо установить таким
образом, чтобы шарнирно закрепленный шкив (на
подшипниках) с прижимным винтом на задней части
почти прикасался к поверхности, на которой
необходимо выполнить рез заподлицо. Между
направляющим шкивом и поверхностью должен
быть зазор не более 1 см.
Шарнирно закрепленные направляющие шкивы
необходимо установить направленными во внешнюю
сторону в начале реза и свободно вращающимися
на вертлюге.
По завершении реза данные шкивы повернутся в
сторону поверхности, следуя за ходом каната.
6.9.7
Использование поршневых
шкивов
Здесь описывается использование поршневых
шкивов для резки твердых материалов.
Для выполнения реза длиной 2-3 м поршневой
шкив необходимо установить примерно на 20-30 см
глубже, поскольку конец реза всегда имеет форму
дуги.
Направляющий шкив необходимо установить
непосредственно на плите основания
Трубка направляющего шкива, присоединенная к
распорному элементу
Шарнирно
закрепленный
шкив с
шариковым
подшипником в
точке
шарнирного
крепления
Шарнирно
закрепленный
шкив с
шариковым
подшипником в
точке
шарнирного
крепления
Алмазный канат
Подшипник
скольжения
Фиксируется
прижимным
винтом
Прижимной
винт
Прижимной
винт
Ослабьте винт
для резки
заподлицо
Шариковый
подшипник
Шарнирно
закреплен-
ный шкив
Плос-
кость
реза
