2. Описание
11
2.4 Принцип действия привода
Канат
приводится в действие 2-мя
электродвигателями с приводными валками.
Алмазный канат подается на приводные валки в
виде восьмерки, что обеспечивает оптимальное
сцепление. Характеристики двигателя и системы
управления обеспечивают высокий начальный и
рабочий крутящий момент.
Скорость подачи каната плавно регулируется в
пределах 0-27 м/с.

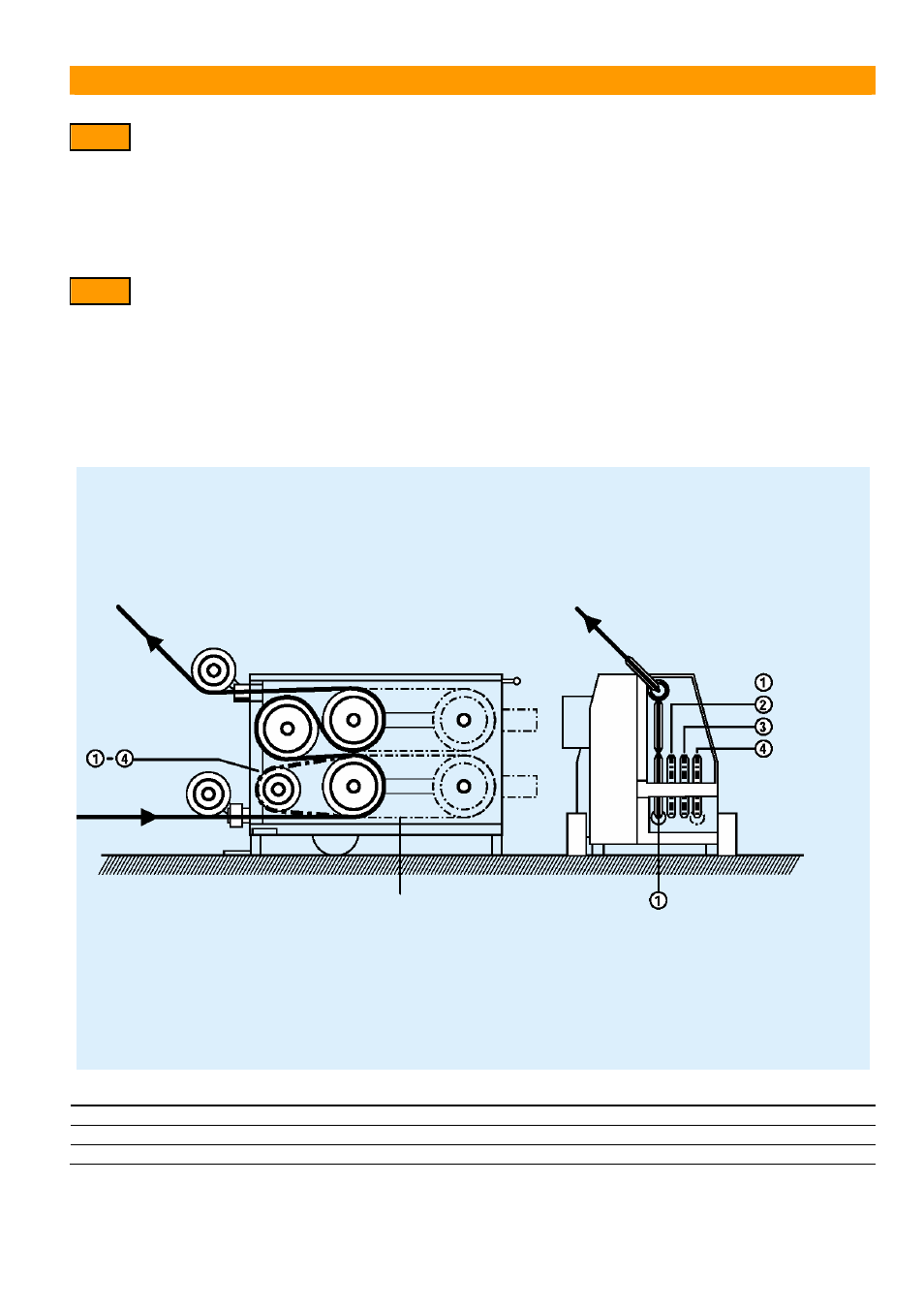

2.5 Подача пилы и хранение
проволоки
Система подачи пилы работает по принципу
обратного натяжного блока. Подача вперед,
приводящая к заглублению каната в материал,
осуществляется
двумя пневматическими
цилиндрами, работающими в противоположных
направлениях. Соответственно, задние шкивы
(шкивы для хранения диаметром 280 мм)
установлены на подвижной каретке. Максимальная
длина хранимого каната составляет 9,2 м.
Минимальная длина каната, необходимая для
приводной системы, составляет 3,2 м.
Длина каната
Кол-во канатов в приводе Хранение каната Толщина материала
Базовая длина длина 3,2 м 2 м на 1 ход 1 м
1 шкив для хранения длина 4,6 м 2,4 м на 1 ход 1,9 м
Полная длина длина 7,4 м 4,8 м на 1 ход 4,5 м
Параметры
около 1,0 бар
около 1,5 бар
около 2,0 бар
около 2,5 бар
мин. 3,2 м – макс. 12,4 м
