6. Подготовка системы пилы к работе
31
места реза и подсоедините их к гибкому соплу
подачи воды и длинному соплу подачи воды.
Включите главный выключатель на блоке
управления.
Индикаторная
лампа
загорится
зеленым, и автоматически закроется водяной клапан
на приводе.
Примечание: В течение примерно 6 секунд может
гореть
красный
светоиндикатор
ошибки
до
достижения необходимого напряжения.
Подключите компрессор к 230-В разъему на
блоке управления и сразу же включите его после
того, как компрессор автоматически отключится, т.е.,
когда бак будет заполнен, подключите шланг подачи
сжатого воздуха от компрессора к блоку управления
(один шланг) и соедините блок управления с
приводом двумя длинными шлангами подачи
сжатого воздуха. При необходимости компрессор
автоматически включится.
Откройте кран водопроводной сети объекта. Пода
пока что не подается через машину на сопла (вода
начинает подаваться только при включении ее
подачи на блоке управления).
Привод DS-WS15 также нуждается в охлаждении
даже при сухом режиме резки (алмазный канат
может не нуждаться в охлаждении при резке
кирпичной кладки). При нормальной температуре
окружающей среды в качестве альтернативы подачи
свежей воды можно рассмотреть вариант подачи
охлаждающей воды при помощи погружного насоса
из 30-50 л резервуара. В этом случае охлаждающую
воду можно возвращать в данный резервуар через
один из двух кранов, расположенных на передней
части блока, таким образом создав замкнутый
водяной контур.
При недостаточной подаче воды или ее
температуре свыше 20°С может раньше времени
сработать защитное термореле. После этого
двигатель автоматически отключится и загорится
красный
светоиндикатор
сбоя
(см.
раздел
Сообщения об ошибках).
6.7
Крепление и натяжка каната
Ситуация: Длина каната и положение привода
оптимальные. Привод установлен на правильном
расстоянии от разрезаемой конструкции. Канат
закреплен соединителями.

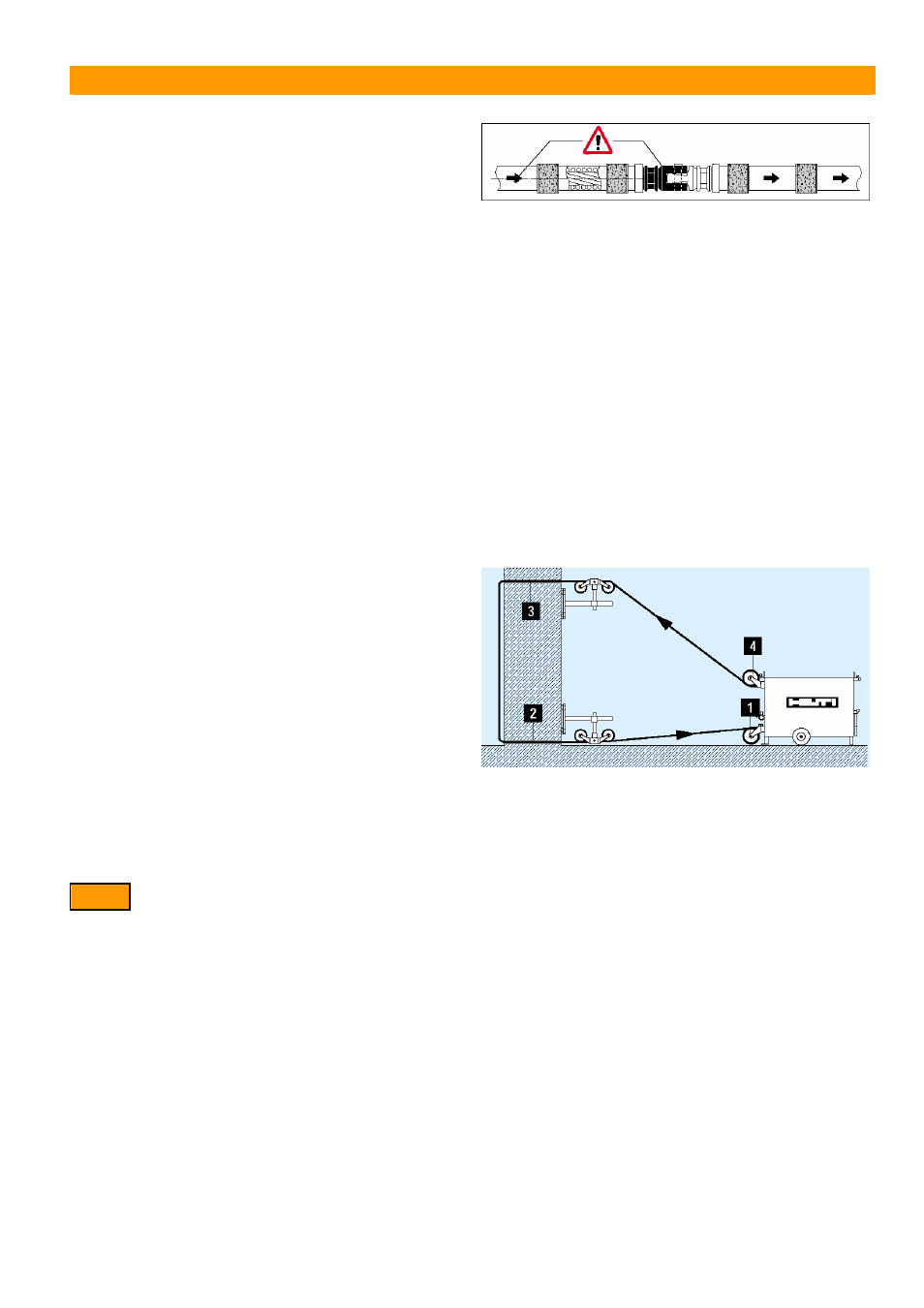

Внимание: при пропускании каната через
отверстия
следите
за
направлением
его
движения.
Вильчатая часть соединителя каната должна быть
направлена в сторону стрелки на канате. Если
стрелка на канате не видна (стерлась), направление
движения каната можно определить по алмазным
вставкам. Вставки имеют легкую конусность в
направлении движения (узким концом вперед), и
алмазы имеют «хвост» сзади.
Канат, движущийся в направлении натяжения от
разрезаемого объекта, всегда подается в приводной
блок через нижний направляющий шкив или,
соответственно, через нижнюю ось. Внимание:
Длина свободного каната на натянутой стороне
всегда должна быть меньше! Это повысит
эффективность работы системы и снизит износ
каната.
Проденьте канат с нижней оси или нижнего
направляющего шкива привода 1 на натянутой
стороне через направляющий шкив, установленный
около ближнего сквозного отверстия 2 и далее через
отверстие в заднюю часть разрезаемой конструкции.
Оттуда
канате
должен
возвращаться
через
следующее просверленное сквозное отверстие 3 на
следующий приводной шкив, откуда обратно на
ненатянутую сторону (сторону возврата каната)
привода 4.
Внимание: Мы рекомендуем соблюдать следующую
процедуру в последнюю очередь, перед тем, как
будут соединены два конца каната: Пользователь
должен потянуть канат рукой попеременно в обоих
направлениях имитируя движение при пилении,
чтобы канат начал немного входить в разрезаемую
конструкцию.
Это
обеспечит
закрепление
направляющих каната в нужном положении на
объекте, а также позволяет проверить, свободно ли
движется канат.
После этого необходимо скрутить канат в
направлении против часовой стрелки (если смотреть
в сторону конца каната или соединителя) так, чтобы
получалось примерно 1-1,5 оборотов на 1 метр
длины. После этого, два конца канате необходимо
соединить прилагаемым в комплекте штифтом.
Тиски, установленные на передней части привода,
предназначены для надежного зажимания каната,
что облегчает данную операцию. Скручивание
каната делает его износ более равномерным.
