6. Подготовка системы пилы к работе
30
6.5
Закрепление ведущих шкивов и
привода пилы
Одним из основных условий эффективной и
безопасной работы пилы является надежное и
безопасное закрепление оборудования в рабочем
положении.
Для закрепления привода и установки опор для
одной пары шкивов, опоры для выпускного шкива и
т.п.
необходимо
использовать
крепежные
приспособления,
соответствующие
материалу
объекта.
При установки анкеров необходимо соблюдать
инструкции их изготовителей. Например, для кладки
можно также использовать натяжные штифты в
сквозных отверстиях.
Мы
рекомендуем
использовать
системы
сверления и крепления фирмы Hilti. Среди
возможных типов металлический расширительный
анкер HKD-D M12 особенно хорошо подходит для
закрепления привода и других компонентов,
например сборок одиночных пар шкивов и т.п.
Зажимные штыри и гайки с вертлюжным
основанием, рекомендованные для использования с
данными анкерами, обеспечивают быстрое и
надежное закрепление оборудования. Внимание:
Зажимные
штыри
являются
расходными
материалами
и
при
необходимости
должны
заменяться. Перед использованием проверяйте их
состояние, и не выпрямляйте их молотком.
В альтернативном варианте вместо анкеров для
крепления привода DS-WS15 можно использовать
домкраты для поддержки потолочных конструкций,
быстросъемные колонны и натяжные ремни.
В зависимости от пола или грунта, на котором
устанавливается привод DS-WS15, его крепление
может быть не всегда необходимым. Если пол имеет
шероховатую поверхность, то массы привода
достаточно
для
обеспечения
силы
трения,
противодействующей силе натяжения каната при
резке.

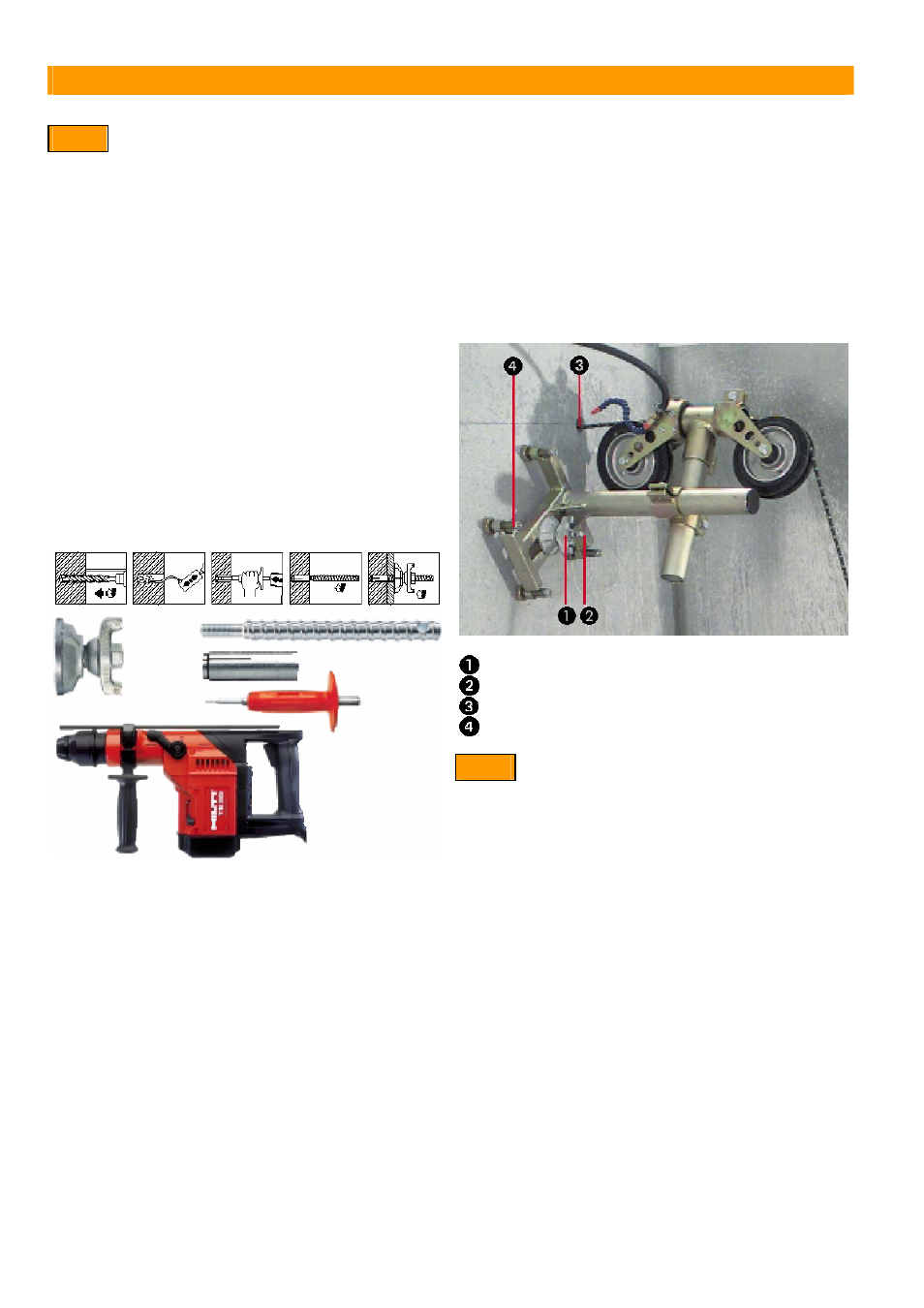

Анкеры для крепления опор одиночных пар
шкивов не требуют точной установки. Благодаря их
адаптируемой системе зажимов, опоры шкивов и
направляющие шкивы всегда можно выровнять по
линии реза. Достаточная приблизительная установка
(рис 3).
Помимо центрального зажимного штыря, на
опорах шкивов имеются винты установки уровня.
Направляющие шкивы после этого надежно
закрепляются и не могут перемещаться даже при
наличии вибрации.
Прижимная гайка с вертлюжным основанием
Прижимной штырь с двойной резьбой
Сквозное отверстие для алмазного каната
Винт установки уровня
6.6
Подключение электропитания,
воды и сжатого воздуха
См. также раздел 2, «Описание системы пилы».
Ситуация: Канатная пила установлена, все
выключатели на блоке управления находятся в
положениях ОТКЛ или нейтральном, кнопка
АВАРИЙНОГО ОСТАНОВА нажата.
Подключите 400-В кабель системы и 24-В кабель
управления для соединения привода и блока
управления.
Внимание:
Блок
управления
необходимо
устанавливать вне опасной зоны работы пилы!
Подключите разъем 400-В сетевого кабеля или
удлинительного кабеля к блоку управления (Евро-
штепсель, 400 В, 32 А, 5-контактный).
Подсоедините шланги подачи воды с подачей не
менее 5 л/мин при давлении не более 6 бар для
привода DS-WS15, к задней части привода с
использованием быстросъемных соединений.
Проложите 2 шланга подачи охлаждающей воды
от передней части привода (около направляющих
шкивов) при помощи быстросъемных соединений до
