3. Инструменты и комплектующие
14
3.1

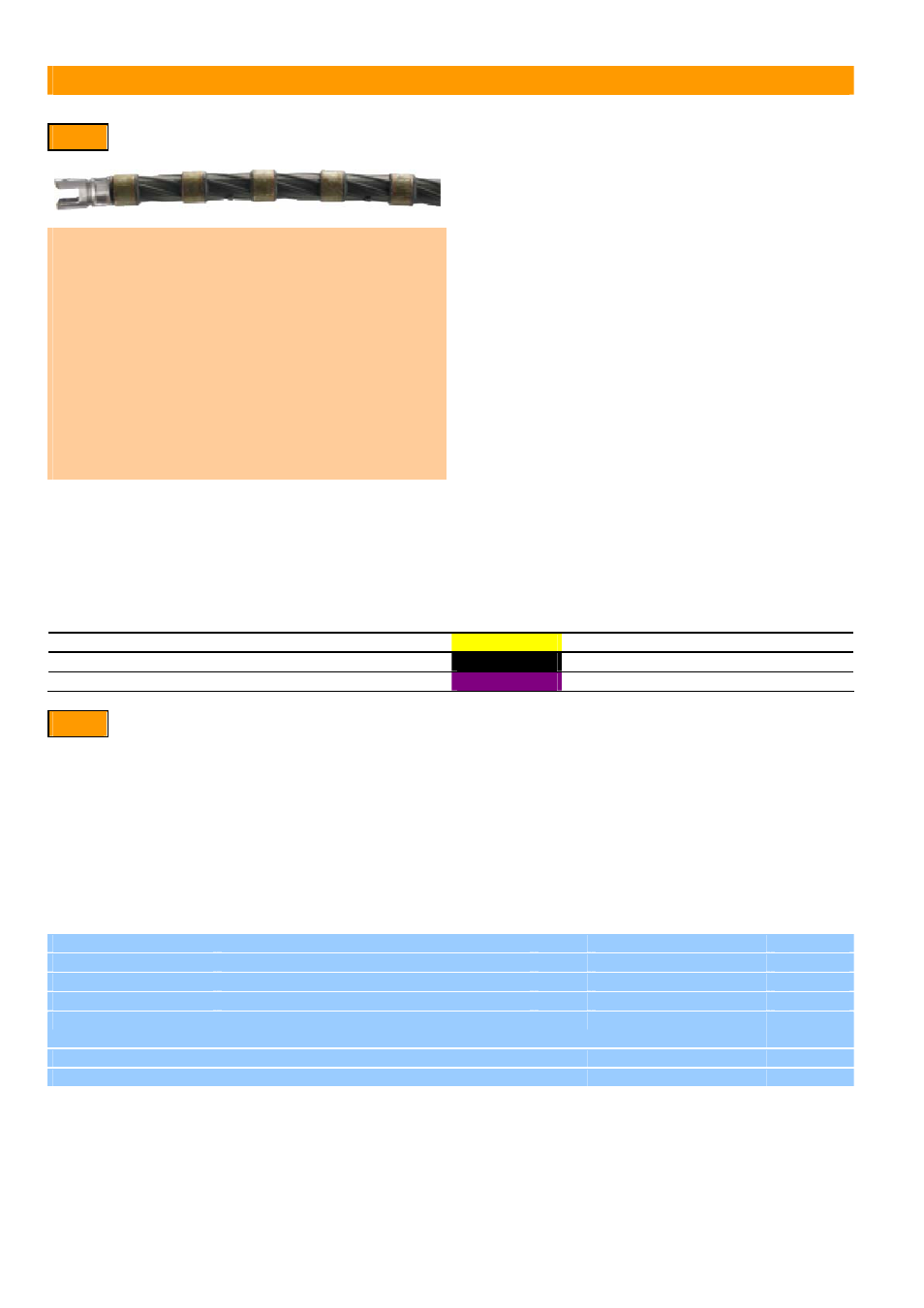

Алмазный канат
ВНИМАНИЕ
Для работы с системой DS-WS 15 пригодны
только
канаты
с
резиновым
или
пластиковым покрытием с пружинами между
алмазными вставками. Канаты должны быть
снабжены
гарантией
изготовителя
на
способность резки со скоростью не менее 30
м/с и подходить по размерам к желобам
направляющих шкивов.
Не допускается соединение канатов разного
диаметра
и
использование
каната
не
круглого сечения с ослабленными режущими
вставками или каната с поврежденным
шнуром.
Соединение каната и ремонт разорванного
каната должны осуществляться в соответствии с
инструкциями,
предоставляемыми
изготовителем каната.
Алмазные канаты Hilti стандартного диаметра 11
мм поставляются длиной 10, 14, 18, 22, 26 и 40 м
(другие длины и диаметры – по отдельному
заказу) с установленными в заводских условиях
быстросъемными соединителями. Вместе можно
соединять стандартные участки каната разных
длин, но только одинакового диаметра алмазных
вставок.
Алмазные канаты диаметра 9 мм можно
использовать при установке на пиле шкивов для
каната стандартного диаметра 11 мм. Канаты
диаметра менее 8 мм или более 13 мм можно
использовать со шкивами, ширина и глубина
желобов которых отличается от стандартной.
При использовании алмазного каната без
установленных
в
заводских
условиях
быстросъемных
соединителей,
такие
соединители необходимо устанавливать в
соответствии
с
инструкциями,
предоставляемыми изготовителем каната.
Алмазные канаты Hilti DS-W 11: рекомендации по использованию
Размеры каната
Тип и обозначение
Разрезаемый материал
Армированный бетон
Цветовой код
Диаметр
вставки, мм
Алмазная
поверхность, мм
Кол-во вставок на 1 м
длины каната
диаметром 5,0 мм
DS-W 11 BC Универсальный, быстрорежущий
Желтый
11 1,5
40
DS-W 11 LC
С длительным сроком службы
Черный
11 1,5
40
DS-W 11 M
Для кладки и абразивных материалов
Фиолетовый
11 1,5
40
3.2
Комплектующие для соединения
каната
Срок службы соединения каната и эффективность
его работы в значительной степени зависит от
использования оптимальных канатных соединителей
и их правильной установки.
Правильное соединение фрагментов каната важно с
точки зрения БЕЗОПАСНОСТИ при пилении
канатом. Hilti рекомендует
следующие
комплектующие для соединения каната.
Инструкции по установке комплектующих для
соединения канатов Hilti приводятся в приложении.
Комплектующие для алмазного каната Hilti
Описание
Комментарий/использование
Кол-во в
комплекте
Обозначения для заказа
№ изделия по
брошюре
Кусачки
Для закусывания соединений и втулок
1
DS-WSTHY
Соединитель
Быстросъемного типа
1
DS-WSMV
Штифт
Сменный штифт для соединений
10
DS-WP
Втулка
Втулка для ремонта
5
DS-WS
Уплотн. кольцо
Устанавливается между соединителем и
алмазной вставкой
10
Упл. кольцо
10/4.7х2.5
Зажимные губки
Сменные губки для кусачек
2
DS-WJ
Резак
Для отрезания алмазного каната
1
DC 125-S
