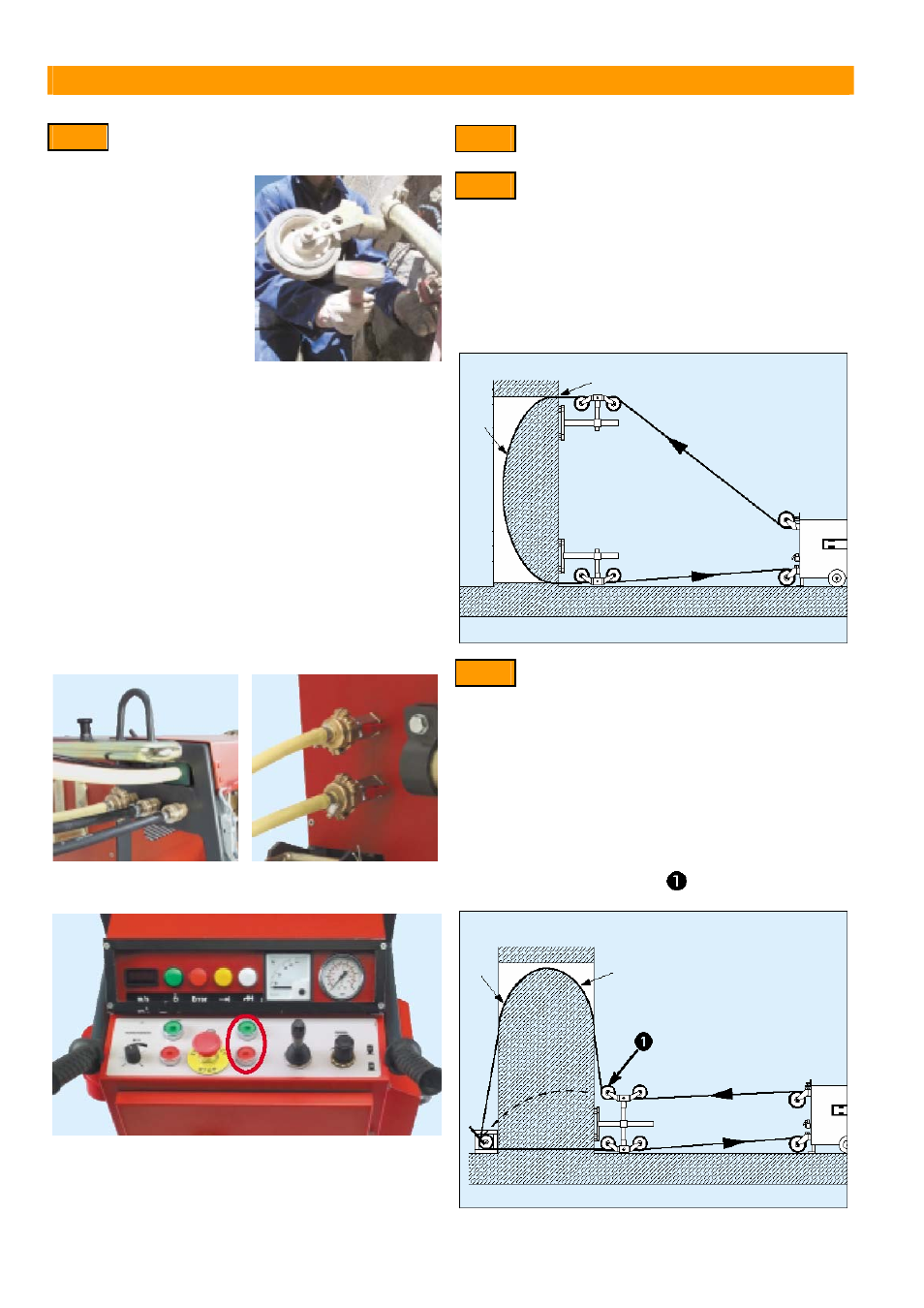

6. Подготовка системы пилы к работе
34
6.8
Установка системы охлаждения
каната
В идеальном варианте
шланги должны соединять
2
соединения
подачи
воды на передней части
блока
управления
с
гибким соплом подачи
воды в месте входа
каната в переднюю часть
разрезаемого
элемента
конструкции и со вторым
(длинным) соплом подачи
воды в месте касания алмазного каната задней
части элемента конструкции. Сопла подачи воды
можно установить, уложив в рез клин или временно
иными доступными средствами.
При сухой резке выходное отверстие подачи
воды на приводе соединяется с системой стока или
резервуаром, а не с местом реза.
Подача охлаждающей воды контролируется
кнопками ВКЛ и ОТКЛ блока управления.
Если для охлаждения каната используется
меньшее количество воды, чем необходимо для
охлаждения привода, то часть воды может
направляться непосредственно в сток через второй
клапан,
расположенный
на
передней
части
приводного блока.
Подсоединение подачи
воды к приводу
Подача воды в место
реза
Блок управление: включение/отключение подачи
воды
6.9
Основные варианты применения
6.9.1
Стандартный вертикальный рез
Иллюстрация: использование опоры для одной
пары шкивов (DS-WS-SPA)
Оптимальная длина реза
Исключаются малые радиусы изгиба в бетоне
Хорошая производительность резки (скорость
резки)
Средняя скорость износа каната
6.9.2
Вертикальный рез с выпускным
шкивом DS-WSRW
1-й шаг
Иллюстрация: использование опоры для двойной
пары шкивов (DS-WS-SPA)
Относительно малая длина реза
Высокая производительность резки (скорость
резки)
Несколько повышенная скорость износа каната
Примечание: После того, как линия реза
достигнет по высоте шкива
, поверните этот шкив
так, чтобы он был направлен вниз.
Вода
Вода
Натянутая сторона
алмазного каната
Вода
Вода
Натянутая сторона
алмазного каната
Выпуск
но
й
шкив
