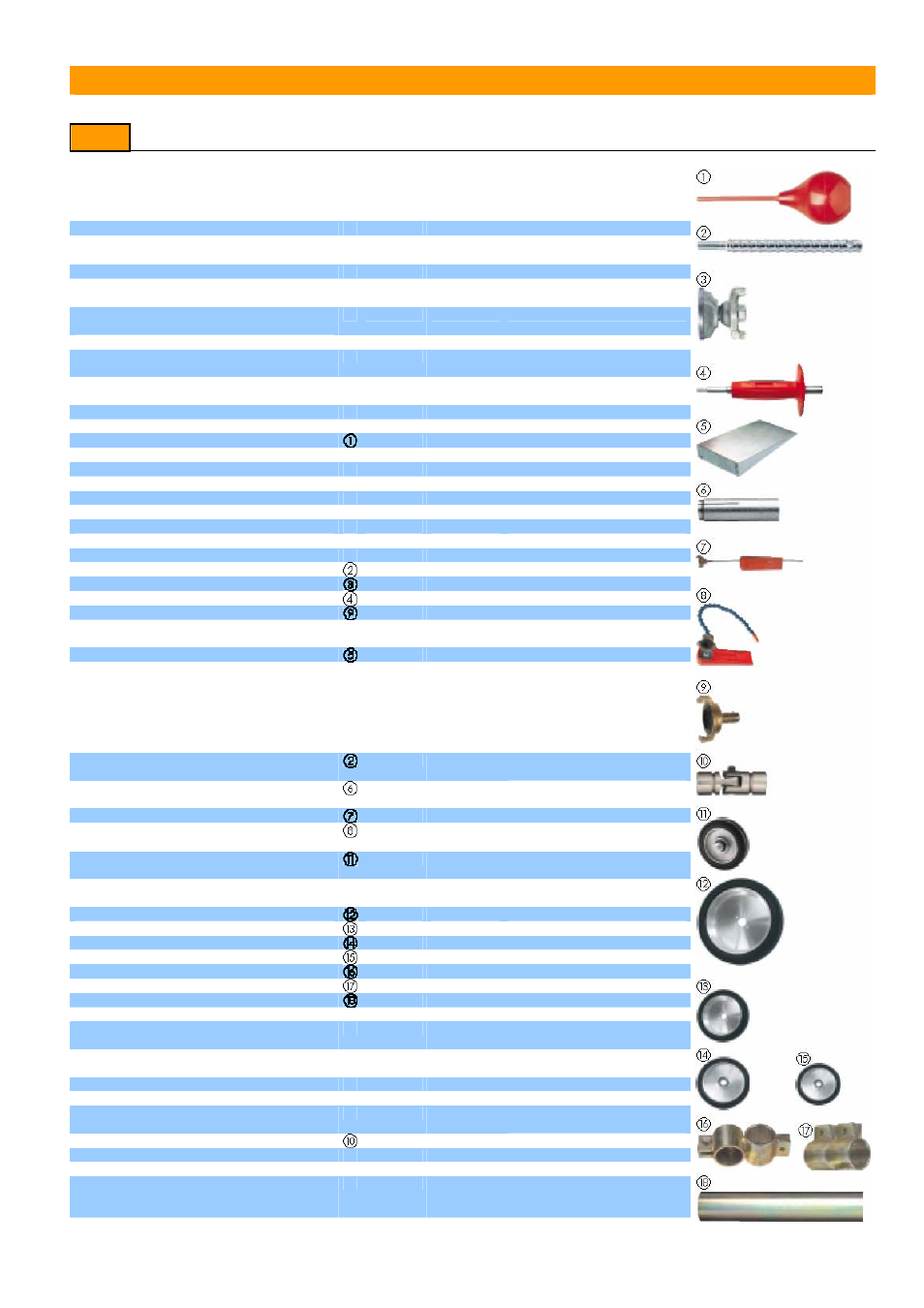

3. Инструменты и комплектующие
15
3.3 Комплектующие для крепления привода и направляющих каната
Комплект инструмента для канатной пилы DS-WS15
Обозначения для заказа
Кол-во в
комплекте
№ изделия по
брошюре
Назначение
Комплект инструмента DS-WS15,
Для канатных пил
включая:
Пластиковую коробку для инструмента Hilti
1
Руководство по работе
Комплектующие, содержание и назначение
1
Руководство по работе
Описания применения канатных пил
1
Руководство по работе
Видеозапись применения канатных пил,
PAL VHS
1
Руководство по работе
Гаечный ключ с открытым и кольцевым
зевом, 19 мм
1
Крепление опоры шкива
Гаечный ключ с открытым и кольцевым
зевом, 18 мм
1
Крепление опоры шкива
Молоток, 1,5 кг
1
Установка анкеров, сборка
Отвертка, 6 мм
1
Зажимной штырь
Продувочный насос ВВ
1
Продувка отверстий анкера
Складная линейка, 2 м
1
Для работающего
Спиртовой уровень
1
Для работающего
Деревянный карандаш
2
Для работающего
Ткань для очистки
1
Для работающего
Пульверизатор Hilti
1
Для работающего
Дозатор смазки Hilti
1
Для работающего
Плоская щетка
1
Для работающего
Защитные очки
1
Для работающего
Зажимной штырь, короткий, M12S
3
Опора шкива, привод
Прижимная гайка DD-CN-SML
3
Опора шкива, привод
Установочный инструмент HSD-G M12
1
Крепление анкеров
Ниппель подачи воды
1
Подача воды
Уплотнение GK
5
Водяное уплотнение для
356700/5
Стальной клин
6
Установка бетонных блоков
Комплектующие и расходные материалы для канатной системы
алмазной резки DS-WS15 Hilti
Обозначения для заказа
Кол-во в
комплекте
№ изделия по
брошюре
Назначение
Зажимной штырь, длинный, M12L
1
Крепление опоры шкива,
привод
Анкер для установки заподлицо HKD-D M12,
12х50
50
Диаметр отверстия 16 мм
Шланг подачи воды, длинный
1
Подача воды
Шланг подачи воды, гибкий
1
Подача воды
Направляющий шкив DS-WSW200
1
Опоры шкива, привод
WS15/WSS30
Направляющий шкив DS-WSW140
1
Поршневой шкив возврата
каната
Приводной валок DS-WSW500
1
Привод DS-WSS30
Приводной валок DS-WSWD280
1
Привод DS-WS15
Шкив для хранения каната DS-WSWS280
1
Привод DS-WS15
Шкив для хранения каната DS-WSWS200
1
Привод DS-WS15
Перекрестный трубчатый зажим
1
Установка направл. шкивов
Двойной трубный зажим
1
Трубное удлинение
Труба 2” х 1 м, (внеш. диам. 60,3 мм)
1
Трубное удлинение
Соединение СЕЕ 32А (внутреннее)
1
Для удлинительного кабеля
Быстросрабатывающий предохранитель
круглого сечения 3,15 А, 250 В
10
Блок управления DS-WS15
Предохранитель круглого сечения 3,15 А с
задержкой срабатывания
10
Блок управления DS-WS15
Предохранитель 250 В, 40 А
5
Блок управления DS-WS15
Кусачки DS-WSTHY
1
Для закусывания соединений
и втулок
Соединитель DS-WSMV
1
Быстросъемного типа
Штифт DS-WP
10
Сменный штифт для соединений
Втулка DS-WS
5
Втулка для ремонта
Уплотн. кольцо 10/4.7х2.5
10
Устанавливается между
соединителем и алмазной
вставкой
Зажимные губки DS-WJ
2
Сменные губки для кусачек
