6. Подготовка системы пилы к работе
29
от утечек на землю с током срабатывания 30 мА.
Соединение заземления и прерывателя цепи
защиты от утечек на землю необходимо проверить
перед началом работы.
5-контактный 400-В разъем блока управления
нельзя заменять на разъем другого типа. При
необходимости
установите
на
удлинительном
кабеле Евро-штепсель (400 В, 32 А, 5-контактный),
входящий в комплектацию поставки машины.
Сечения и максимальные длины кабелей
Ток, А F,
мм
2
2,5
F, мм
2
4
F, мм
2
6
F, мм
2
10
F, мм
2
16
16 49
м 78
м 117
м 195
м
Не
рекомендуется
25 39
м 63
м 94
м 156
м 250
м
32 24
м 39
м 59
м 98
м 156
м
Пример: при среднем потребляемом
токе 25 А и сечении провода 4 мм
2
канатную пилу можно установить на
расстоянии не более 63 м от источника
питания.

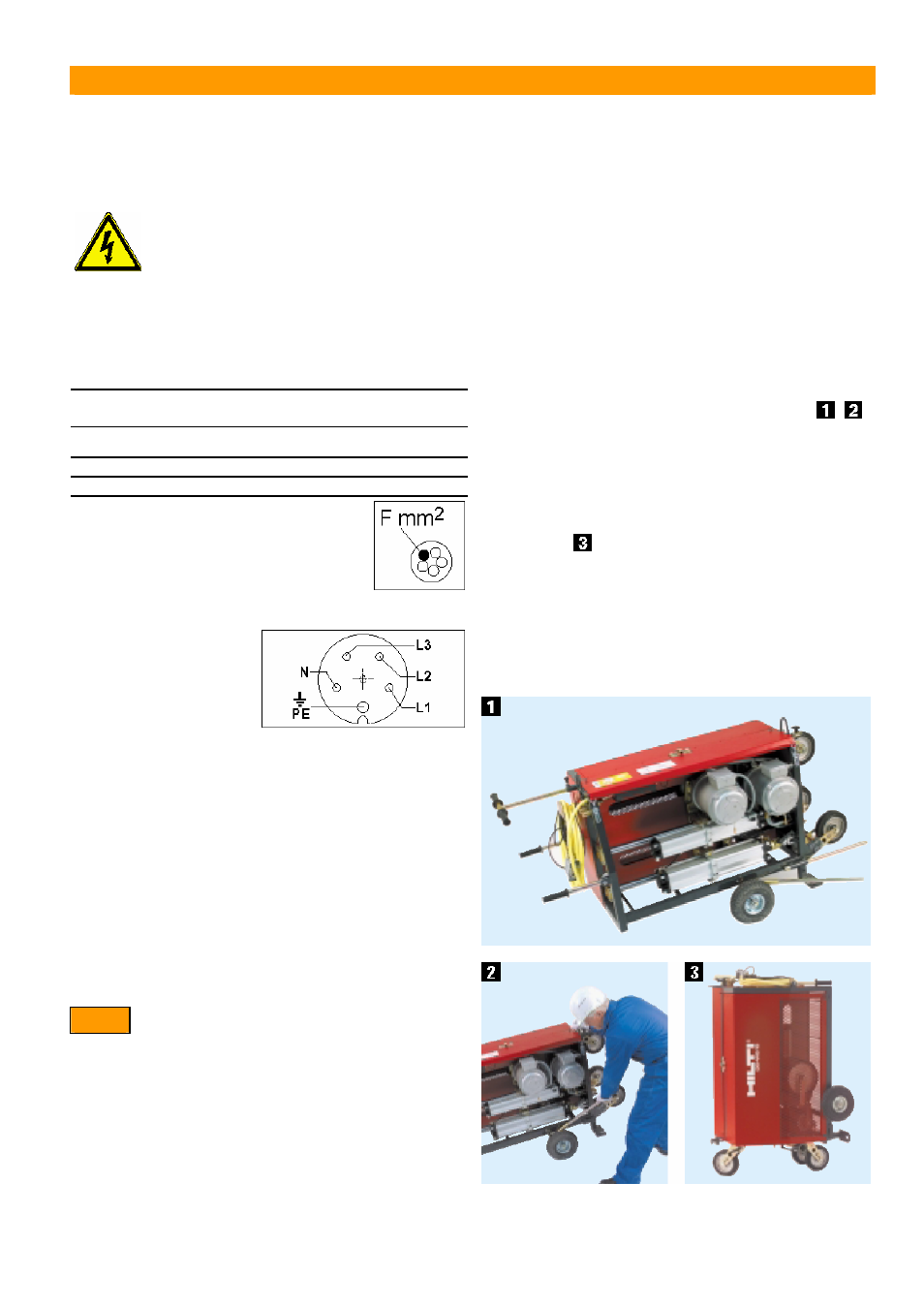

Код кабеля для Евро-штепселя 400 В, 32 А
(внешнего) на блоке управления:
РЕ = заземление
N = нейтральный провод
L1 = фаза
L2 = фаза
L3 = фаза
Примечание
Канатная пила DS-WS15 может также работать,
если источник питания имеет только 4 провода
(земля и 3 фазы). Однако, если нейтрального
провода нет, то 2 разъема на 230 В на блоке
управления использовать нельзя. В этом случае
необходим отдельный кабель питания на 230 В (для
компрессора, освещения, бурильных молотков и
т.п.).
Максимальная нагрузка на 2 разъема на 230 В:
Макс. 800 Вт на оба разъема (2 х 800 Вт), или
Макс. 1600 Вт на один разъем (1 х 1600 Вт).
6.4
Транспортировка канатной
системы
Валки привода DS-WS15 необходимо сложить
перед транспортировкой на транспортном средстве
или трейлере. Привод, блок управления и прочие
компоненты необходимо закреплять ремнями во
избежание их перемещения или падения.
Используйте
подходящие
подъемные
приспособления или нескользящие, устойчивые
наклонные плоскости для погрузки и разгрузки
оборудования на транспортном средстве или
трейлере.
Блок управления DS-WS15 можно перемещать
без сложностей при помощи 2-х рукояток. Нагрузку
можно прилагать к складывающейся поверхности на
задней
части
блока
управления.
Для
транспортировки краном предусмотрена подъемная
проушина.
Привод DS-WS15 можно легко перемещать на
твердой поверхности на его транспортировочных
колесах (установлены на линии центра тяжести) за
выдвижную рукоятку на задней части. Колеса можно
легко перевести из вертикального положения в
транспортировочное (и наоборот) силами одного
человека при помощи рычага, после чего они
фиксируются в данном положении (см. рис.
,
).
Для
транспортировки
краном
предусмотрены
подъемные проушины.
DS-WS15 можно перемещать в вертикальном
положении на колесах, установленных на передней
части блока. Это позволяет провозить оборудование
в дверные проемы шириной от 80 см или в грузовые
лифты (рис. ).
Предупреждение: 3 шкива или колеса необходимо
сложить вовне, после чего необходимо усилие не
менее 2 человек для установки привода в
вертикальное положение и перемещение его в таком
положении. необходимо следить за тем, чтобы центр
тяжести блока оставался в пределах области,
ограничиваемой 3-мя колесами.
