Montaj
Aspiratör, mutfak tavanına veya sağlam şekilde
alçaltılmış bir tavana monte edilmek için
öngörülmüştür.
•
Montaj çalışmasında, monte edilmesi gerekli
olabilecek özel aksesuarları da dikkate alınız.
•
Ocak ve aspiratör arasında asgari mesafe
olmasına dikkat ediniz (bakınız “Güvenlik bilgi
ve uyarıları”)!
•
Hassas yüzeylerde hasar oluşmasını önleyiniz!
Tavanın hazırlanması
ṇ
YARAL ANMA TEHLİKESİ,
MAL ZARARI TEHLİKESİ
Delik açmadan önce, öngörülmüş montaj yerinde,
sıva altına yerleştirilmiş olabilecek elektrik hatlarının
veya başka tesisatların mevcut olup olmadığını
kontrol ediniz.
•
Tavan düz ve terazili yatay konumda olmalıdır.
•
Ekteki cıvatalar ve dübeller, beton ve doğal taş
için kullanılmaya uygundur. Başka tavan
konstrüksiyonları için ilgili uygun sabitleme
malzemeleri kullanınız.
Tavanın yeterince sağlam ve gerekli taşıma
gücüne sahip olmasına dikkat ediniz.
•
Delik derinliklerinin, cıvata uzunluklarına uygun
olmasına dikkat ediniz.
•
Dübellerin sıkıca sabitlenmesini sağlayınız.
Aspiratörün azami ağırlığı: 50 kg.
Teknik geliştirme çalışmaları çerçevesinde
konstrüksiyon değişiklikleri yapma hakkımız saklıdır.
Dikkat :
Aspiratör, mutfak tavanına veya sağlam şekilde
alçaltılmış bir tavana monte edilmek için
öngörülmüştür. Aspiratörün ve aksesuarlarının
azami 45 kg ağırlığını dikkate alınız.
Sabitleme deliklerini çizmeden önce, tavada delik
açılacak noktalarda elektrik akım hattı ya da su hattı
veya başka hatların döşenmemiş olduğunu kontrol
ediniz.
Montaj işleminden önce, ekteki dübellerin ve
cıvataların sizin tavanınız için uygun olup olmadığını
kontrol ediniz. Gerekirse özel dübeller kullanınız.

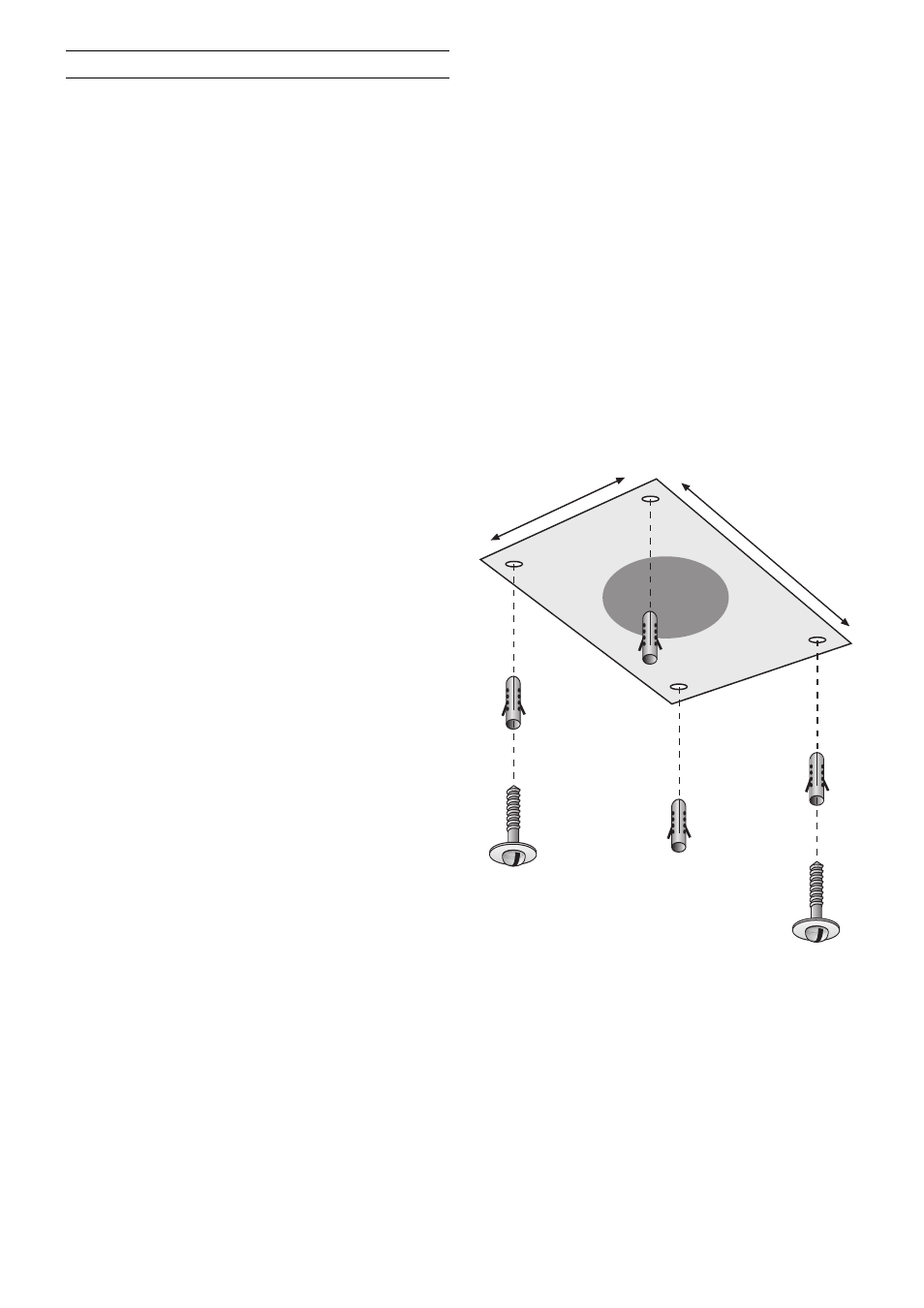

Aspiratörün montajı:
1 Delik açma şablonunun yardımı ile, cıvataların
konumunu tavana çizip işaretleyiniz.
2 Dübeller için 4 deliği Ø 8 mm matkap ile açınız.
Dübelleri tavan ile aynı yüzey seviyesine
gelinceye kadar bastırıp deliklerin içine itiniz.
3 İki cıvatayı 10 mm aralık kalıncaya kadar
vidalayınız. Bu iki cıvatayı, daha sonra yapılacak
montajda taşıyıcı düzenekte anahtar deliklerin
denk geleceği deliklere takınız (aspiratörün
kumanda alanından bakıldığında arka sol ve ön
sağ).
346
200
