Инструкция по эксплуатации Gaggenau AI 402
Страница 65
65
4

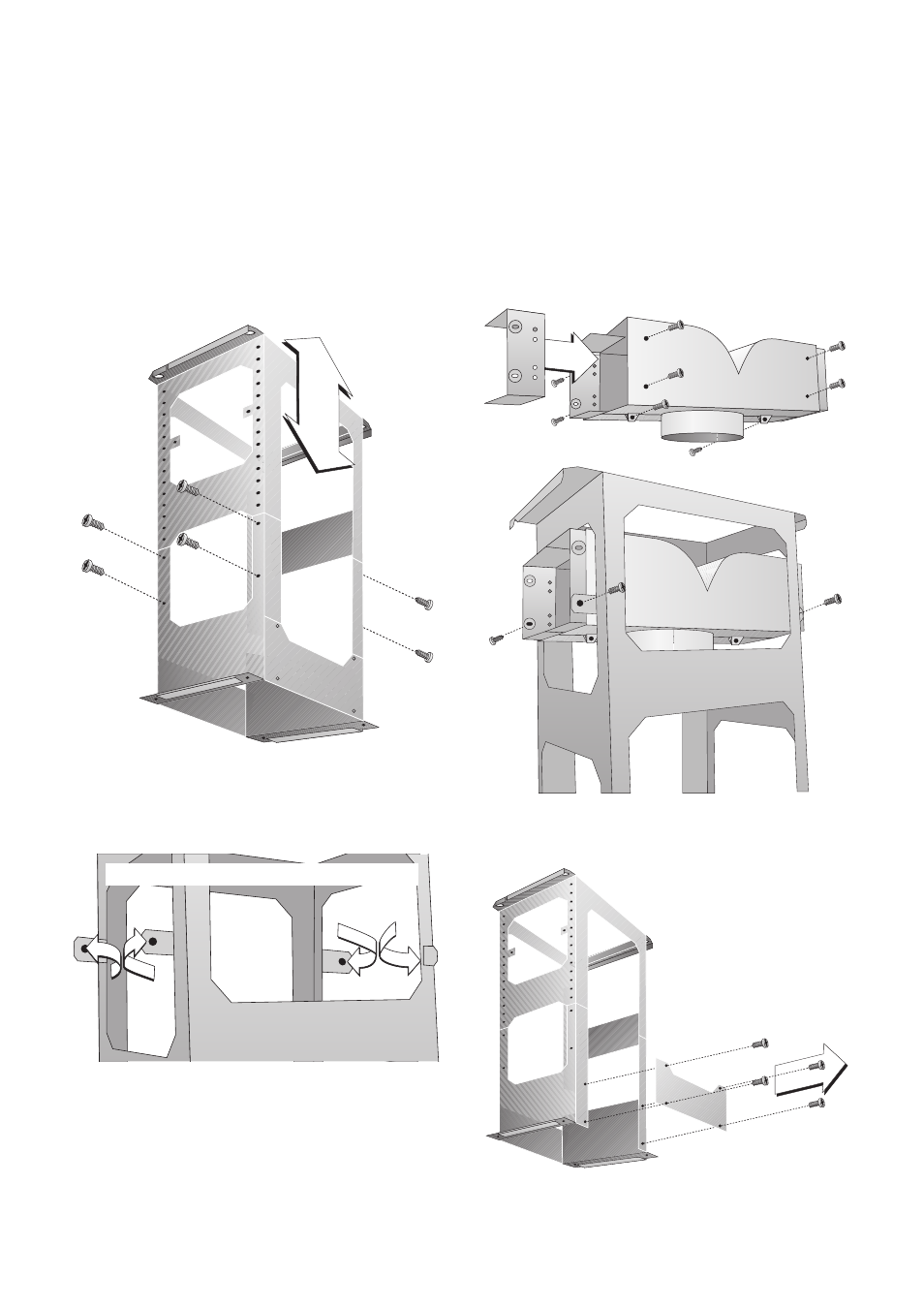

Установите требуемую высоту подвесной
рамы и привинтите 8 винтов (или 12 винтов
для длинных вытяжных труб). Длина
подвесной рамы регулируется интервалами
по 20 мм.
Важно:
Соблюдайте минимальное расстояние
между вытяжкой и кухонной электрической
плитой - 600 мм и между вытяжкой и
кухонной газовой плитой - 700 мм.
Только для режима циркуляции воздуха:
Отогните 4 стыковые накладки для крепления
циркуляционного разделителя вверху на
подвесной раме под углом 90° наружу.
5
Подвесьте подвесную раму так, чтобы в
отверстия вошли оба винта, расположенные
на потолке. Закрепите подвесную раму с
помощью всех 4 винтов на потолке.
Только для режима циркуляции воздуха:
Соберите циркуляционный разделитель и
прикрепите его к подвесной раме. Укоротите
вытяжной шланг до требуемой длины и
прикрепите его к вытяжке.
6
Снимите листовое покрытие со спинки
подвесной рамы.
только для режима циркуляции воздуха
