Gaggenau AI 402 - Инструкция (Страница 66)

66

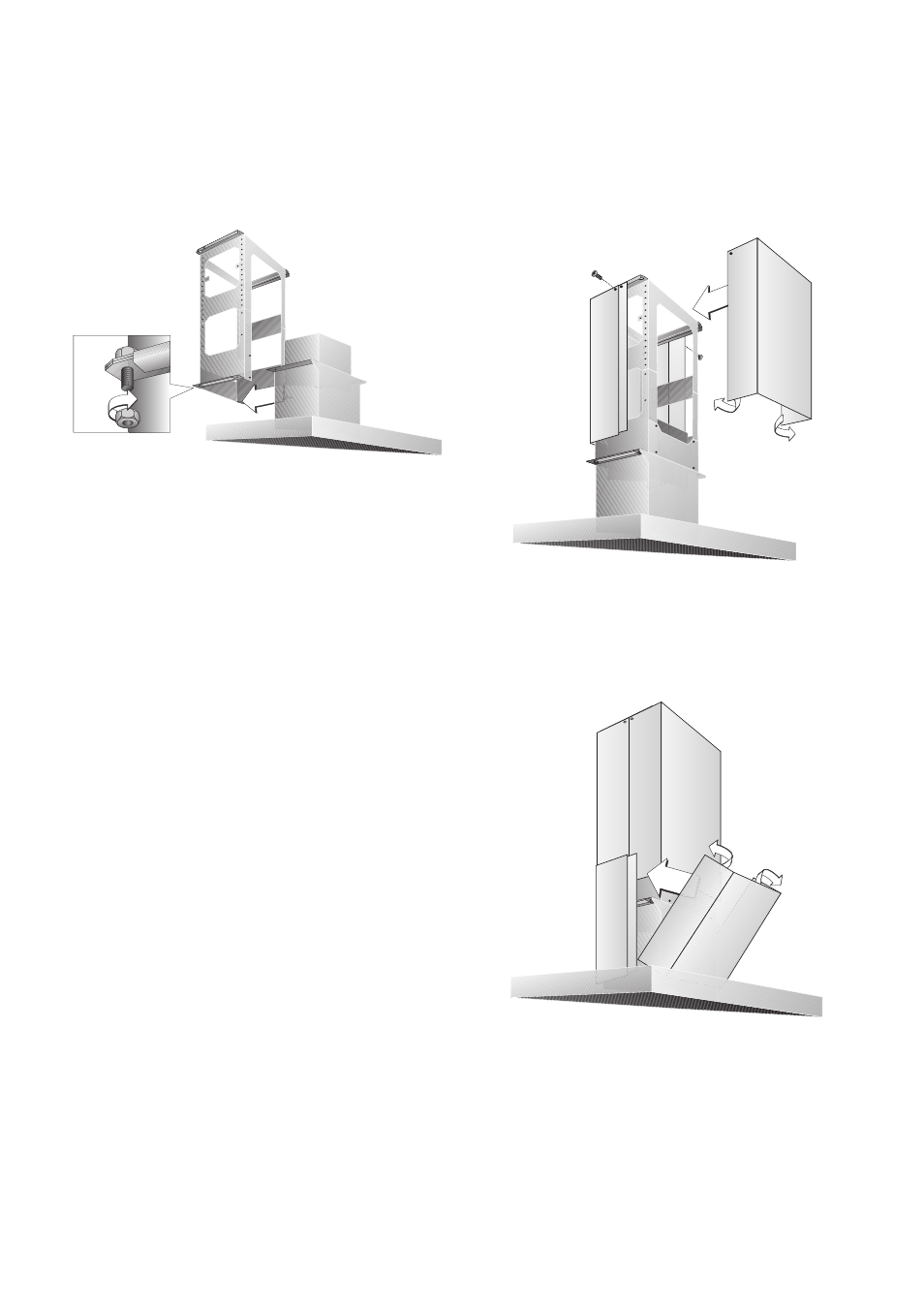

7 Вставьте вытяжку в боковые накладки на
подвесной раме (Осторожно: Проследите,
чтобы шнур питания не был зажат) и сразу
же зафиксируйте вытяжку с помощью
4 винтов.
8 Привинтите листовое покрытие снова к
спинке подвесной рамы. Листовое покрытие
важно для поддержания стабильности.
9 Прикрепите вентиляционную трубу к
вытяжке и к вытяжному соединению со
стороны потолка или к циркуляционному
разделителю для режима циркуляции
воздуха.
10 Выполните электроподключение.
11 Снимите, при наличии, защитную пленку с
обшивок вытяжной трубы.
12 Соблюдайте осторожность во время
монтажа обшивок вытяжной трубы, чтобы
не поцарапать их чувствительную
поверхность.
13 Зафиксируйте верхнюю часть вытяжной
трубы без магнитных полосок с помощью
2 винтов вверху на подвесной раме.
14 Слегка разогните вторую верхнюю половину
вытяжной трубы (с магнитными полосками),
наденьте ее на первую часть вытяжной
трубы, выровняйте (чтобы не было зазора!) и
прикрепите с помощью 2 винтов вверху к
подвесной раме.
15 Установите нижнюю часть вытяжной трубы
без магнитных полосок на вытяжке. Слегка
разогните вторую нижнюю половину
вытяжной трубы (с магнитными полосками),
наденьте ее на первую часть вытяжной
трубы и выровняйте (чтобы не было зазора!).
16 Только для режима циркуляции воздуха:
Вставьте угольный фильтр. Угольный фильтр
не входит в комплект поставки.
17 Проверьте безупречность работы прибора.
Примечание: Чтобы разобрать вытяжную трубу,
разделите половины вытяжной трубы просто
руками. Не пользуйтесь для этого
инструментами, иначе на вытяжных трубах могут
возникнуть повреждения.
