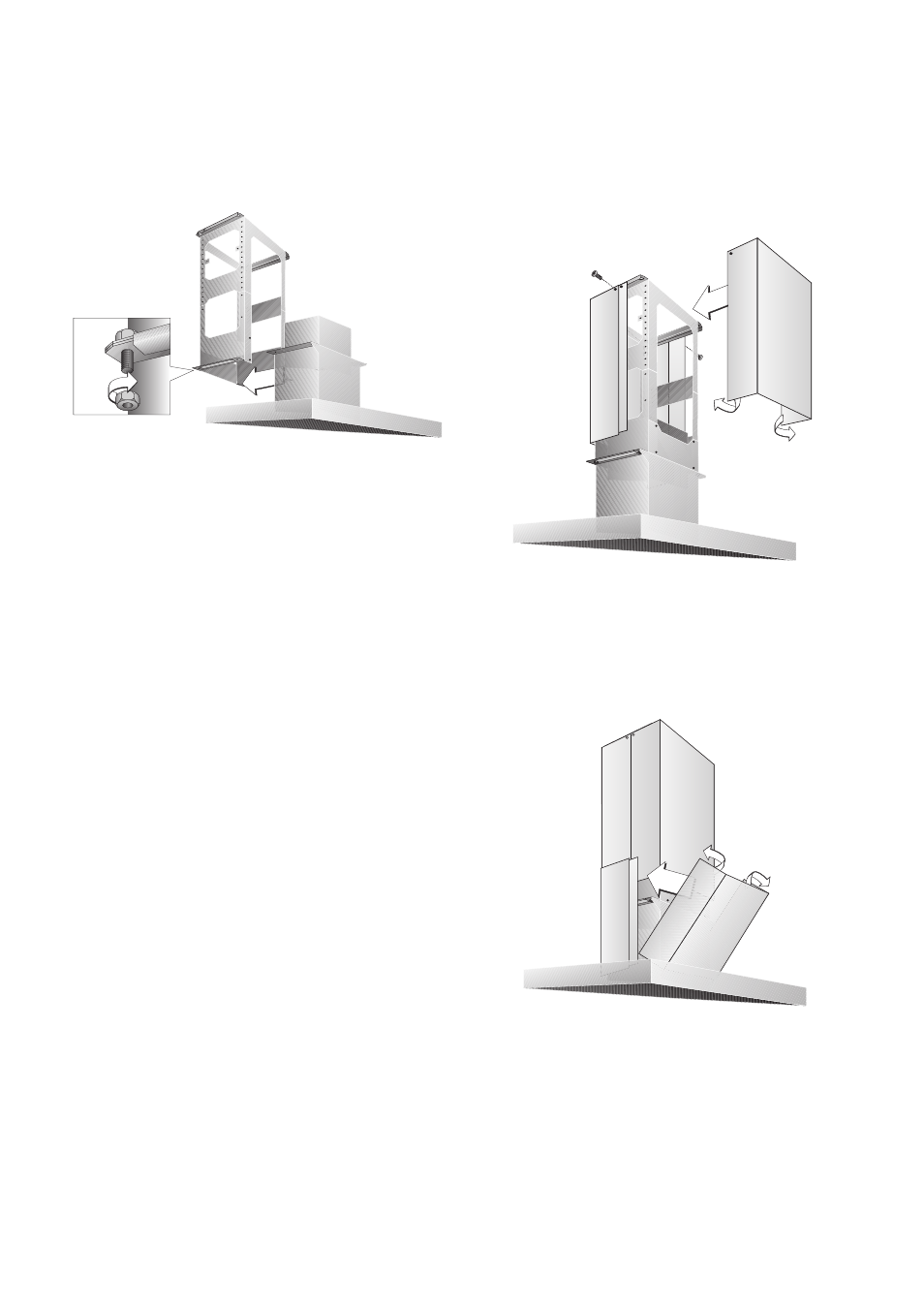

7 Wsunąć okap kuchenny do bocznych łączników
przy ramie nośnej (Uwaga! Nie zacisnąć kabla
podłączeniowego!) i natychmiast
zabezpieczyć okap 4-ma śrubami.
8 Teraz przymocować śrubami osłonę blaszaną na
stronie tylnej ramy nośnej. Osłona blaszana jest
ważna dla stabilności.
9 Przymocować rurę wywiewu do okapu
kuchennego i do podłączenia wywiewu albo do
zwrotnicy obiegu powietrza w przypadku trybu
obiegu powietrza.
10 Wykonać podłączenie do instalacji elektrycznej.
11 Ściągnąć folię ochronną z obudowy kominowej
- o ile występuje.
12 Przy montowaniu obudowy kominowej
zwrócić uwagę, żeby nie zadrapać
wrażliwych powierzchni.
13 Górną część obudowy kominowej bez pasków
magnetycznych przymocować 2 śrubami do
ramy nośnej.
14 Drugą górną połówkę obudowy kominowej
(z paskami magnetycznymi) lekko odgiąć,
nasunąć na pierwszą część obudowy
kominowej, wyrównać ustawienie (bez
szczeliny!) i przymocować 2 śrubami w górze
do ramy nośnej.
15 Dolną część obudowy kominowej bez pasków
magnetycznych nałożyć na okap kuchenny.
Drugą dolną połówkę obudowy kominowej
(z paskami magnetycznymi) lekko odgiąć,
nasunąć na pierwszą część obudowy
kominowej i wyrównać ustawienie (bez
szczeliny!).
16 Tylko dla obiegu powietrza: Włożyć filtr
z węglem aktywnym. Filtr z węglem aktywnym
nie jest objęty zakresem dostawy.
17 Sprawdzić poprawność działania urządzenia.
Wskazówka: Przy demontowaniu tylko siłą rąk
rozciągnąć połówki obudowy kominowej. Nie
używać żadnych narzędzi, ponieważ w przeciwnym
razie może wystąpić uszkodzenie obudowy
kominowej.
