Montážní pokyny
•
Před montáží bezpodmínečně dodržujte pokyny
a varování v kapitole „Bezpečnostní pokyny“!
Provoz s odvětráním
•
Odvětrání je vedeno větrací šachtou nahoru,
nebo přímo vnější stěnou ven.
Upozornění: Odvětrání se nesmí odvádět ani do
kouřovodu nebo komína pro odvod spalin, které jsou
v provozu, ani do šachty sloužící k ventilaci
místností v níž jsou instalována topeniště.
•
Pokud se má odvětrání vést do kouřovodu nebo
komína pro odvod spalin, které nejsou
v provozu, je nutný souhlas příslušného
kominického mistra.
•
Při odvodu vzduchu dodržujte úřední a zákonné
předpisy (např. stavební řády země).
•
Bude-li odvětrání vedeno vnější stěnou, měla by
se použít teleskopická stěnová průchodka.
Odsavač par dosáhne svého optimálního výkonu:
– s krátkým, přímým odvětrávacím potrubím a
– pokud možno s velkým průměrem potrubí.
•
Pokud se nedá zabránit obloukům potrubí,
dbejte pokud možno na velké poloměry.
Upozornění: Použití dlouhých odvětrávacích potrubí
s nerovným povrchem, mnoha oblouků potrubí nebo
průměrů potrubí menších než 150 mm, způsobí
odchylku od optimálního výkonu větrání a zvýšení
hlučnosti.
•
K instalaci odvětrávacích vedení se smí použít
pouze potrubí nebo hadice z nehořlavých
materiálů.
•
Na reklamace související s plánováním
a provedením úseku potrubí, nepřevezme
výrobce odsavače par žádnou záruku.
Spojení potrubí
•
Průměr odvětrávacího potrubí by neměl být
menší než 150 mm.
•
Potrubí kruhového průřezu:
Doporučujeme vnitřní průměr 150 mm, avšak
nejméně 120 mm.
•
Ploché kanály musí mít ekvivalentní vnitřní
průřez jako potrubí kruhového průřezu.
Neměly by mít žádné ostré ohyby.
Ø 150 mm cca. 177 cm
2
Ø 120 mm cca. 113 cm 2
•
Při odlišných průměrech potrubí:
Použijte těsnicí pásky.

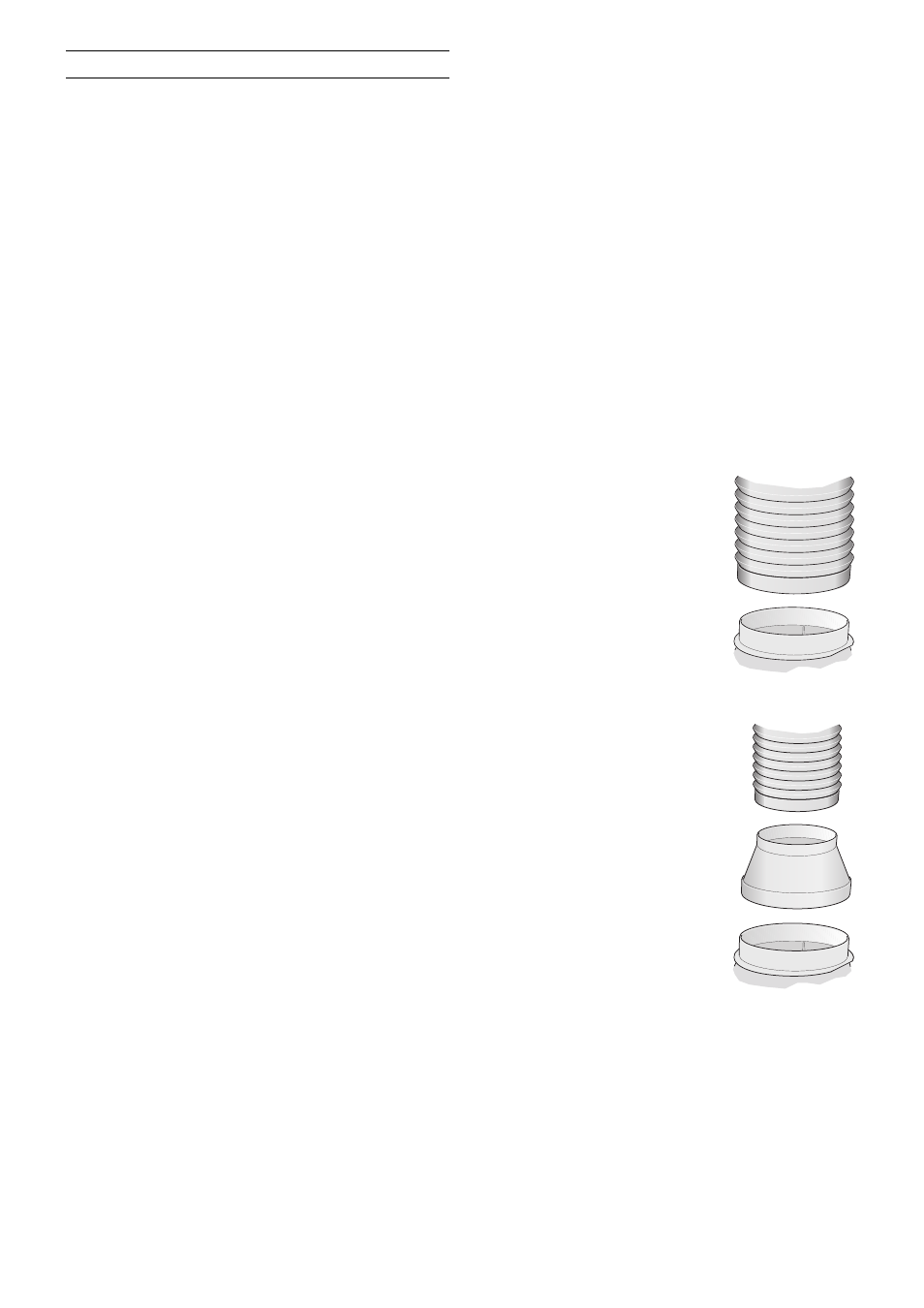

Připojení odvětrávacího potrubí Ø 150 mm
(doporučená velikost)
•
Upevněte odvětrávací potrubí
přímo na vzduchové hrdlo
a vhodně je utěsněte. Při
použití hliníkového potrubí
nejdříve oblast připojení
vyhlaďte.
Připojení odvětrávacího potrubí Ø 120 mm
•
Upevněte redukční hrdlo
přímo na vzduchové hrdlo.
•
Upevněte odvětrávací potrubí
na redukční hrdlo.
•
Obě místa spojení vhodně
utěsněte.
