49
4

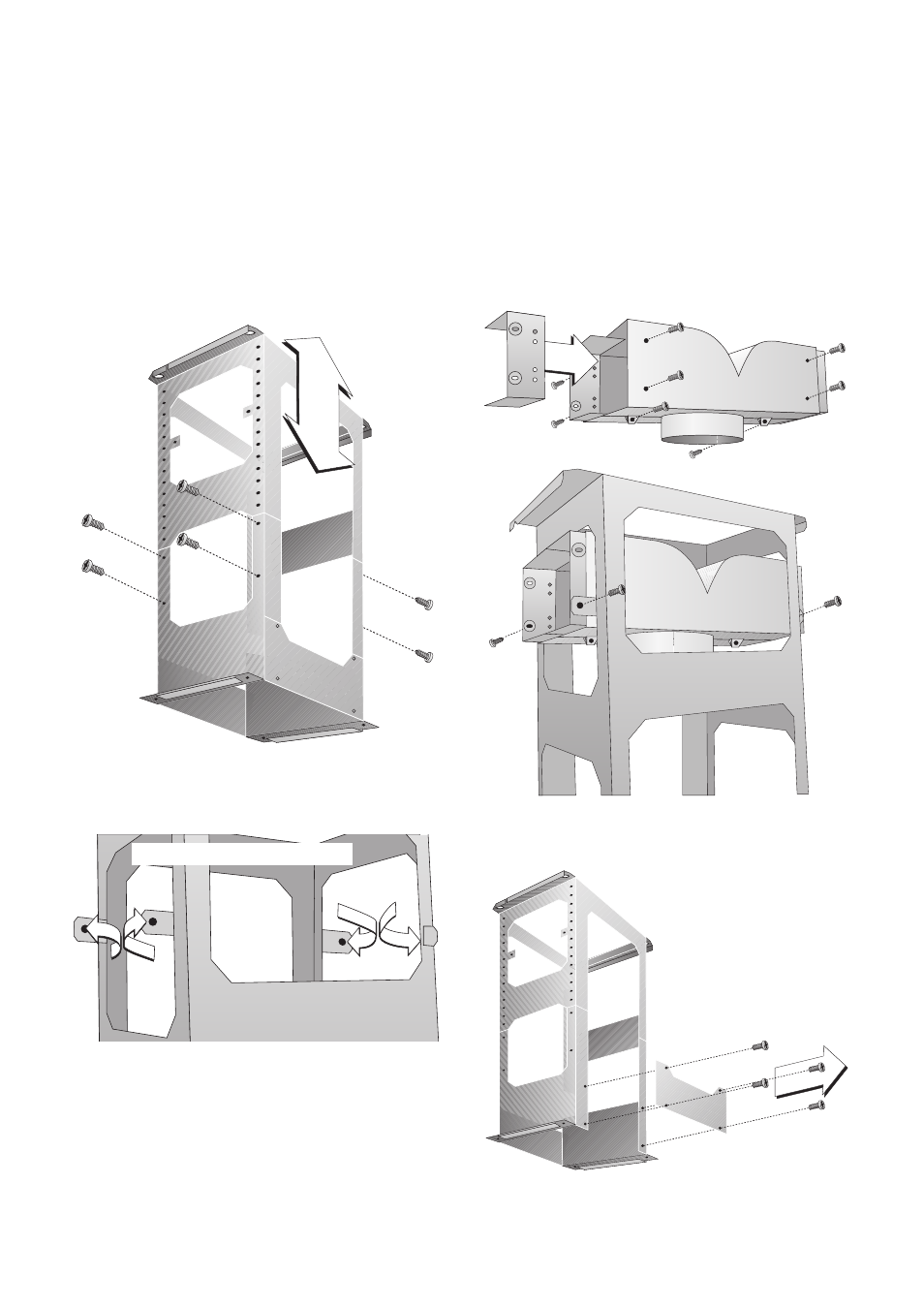

Ustawić wymaganą wysokość ramy nośnej
i mocno dokręcić 8 śrub (wzgl. 12 śrub
w przypadku długiej wersji obudowy
kominowej). Długość ramy nośnej można
dobrać w sposób stopniowany co 20 mm.
Ważne:
Uwzględnić, że odstęp pomiędzy okapem
kuchennym i elektryczną płytą do gotowania
musi być większy niż 600 mm, a dla gazowych
płyt do gotowania większy niż 700 mm.
Tylko dla obiegu powietrza: Cztery łączniki do
mocowania zwrotnicy powietrza obiegowego w
górze ramy nośnej wygiąć o 90° na zewnątrz.
5
Zawiesić ramę nośną w dwóch otworach
kluczowych na śrubach znajdujących się na
suficie. Ramę nośną przymocować wszystkimi
4 śrubami do sufitu.
Tylko w przy przypadku obiegu powietrza: Złożyć
zwrotnicę obiegu powietrza i przymocować ją do
ramy nośnej. Wąż odprowadzający powietrze
skrócić na niezbędną długość i przymocować do
okapu.
6
Usunąć osłonę blaszaną znajdującą się na
stronie tylnej ramy nośnej.
tylko dla obiegu powietrza
