62
Указания по монтажу
•
Обязательно обратите внимание перед
монтажом на указания и предупреждения
в разделе «Указания по технике
безопасности»!
Режим вытяжной вентиляции
•
Вытяжной воздух направляется через
вентиляционную шахту наверх или
непосредственно наружу через канал
в наружной стене здания.
ПРИМЕЧАНИЕ: Вытяжной воздух нельзя
отводить ни через находящуюся в эксплуатации
дымовую или вытяжную трубу, ни через шахту,
которая служит для деаэрации помещений, где
установлены очаги сгорания топлива.
•
Если планируется выводить вытяжной
воздух через неиспользуемые дымовые или
вытяжные трубы, то прежде следует
получить на это разрешение ответственной
за эти сооружения организации по очистке
труб.
•
При прокладке воздуховодов для отвода
вытяжного воздуха необходимо руковод-
ствоваться указаниями, приведенными
в официальных и законодательных предписа-
ниях (напр., Строительные правила).
•
Если вытяжной воздух отводится через
наружную стену здания, то в каменную
кладку следует встроить раздвижной
воздушный канал коробчатой формы.
Для достижения оптимальной
производительности вытяжки необходимо:
– использовать короткую прямую вытяжную
трубу
– по возможности большого диаметра.
•
Если без изгибов трубы не обойтись, тогда
старайтесь использовать колена
наибольшего радиуса.
ПРИМЕЧАНИЕ: Использование длинных
вытяжных труб с шероховатой поверхностью,
труб со многими изгибами или диаметров менее
150 мм приведет к снижению
производительности вытяжки и повышению
уровня рабочих шумов.
•
Для прокладки воздуховодов для отвода
вытяжного воздуха разрешается
использовать трубы (в т.ч. мягкие трубы)
только из невоспламеняющегося материала.
•
Изготовитель не несет ответственности за
дефекты, возникшие в результате
неправильного планирования и прокладки
воздуховода.
Соединение труб
•
Диаметр вытяжных труб должен составлять
не менее 150 мм.
•
Круглые трубы:
Мы рекомендуем внутренний диаметр
шириной 150 мм, однако, минимум 120 мм.
•
Плоские каналы должны иметь такое же
внутреннее сечение, как и круглые трубы.
Они не должны изгибаться под острыми
углами.
Ø 150 мм ок. 177 см²
Ø 120 мм ок. 113 см²
•
Если диаметры труб отличаются от
заданных:
используйте уплотнительные ленты.

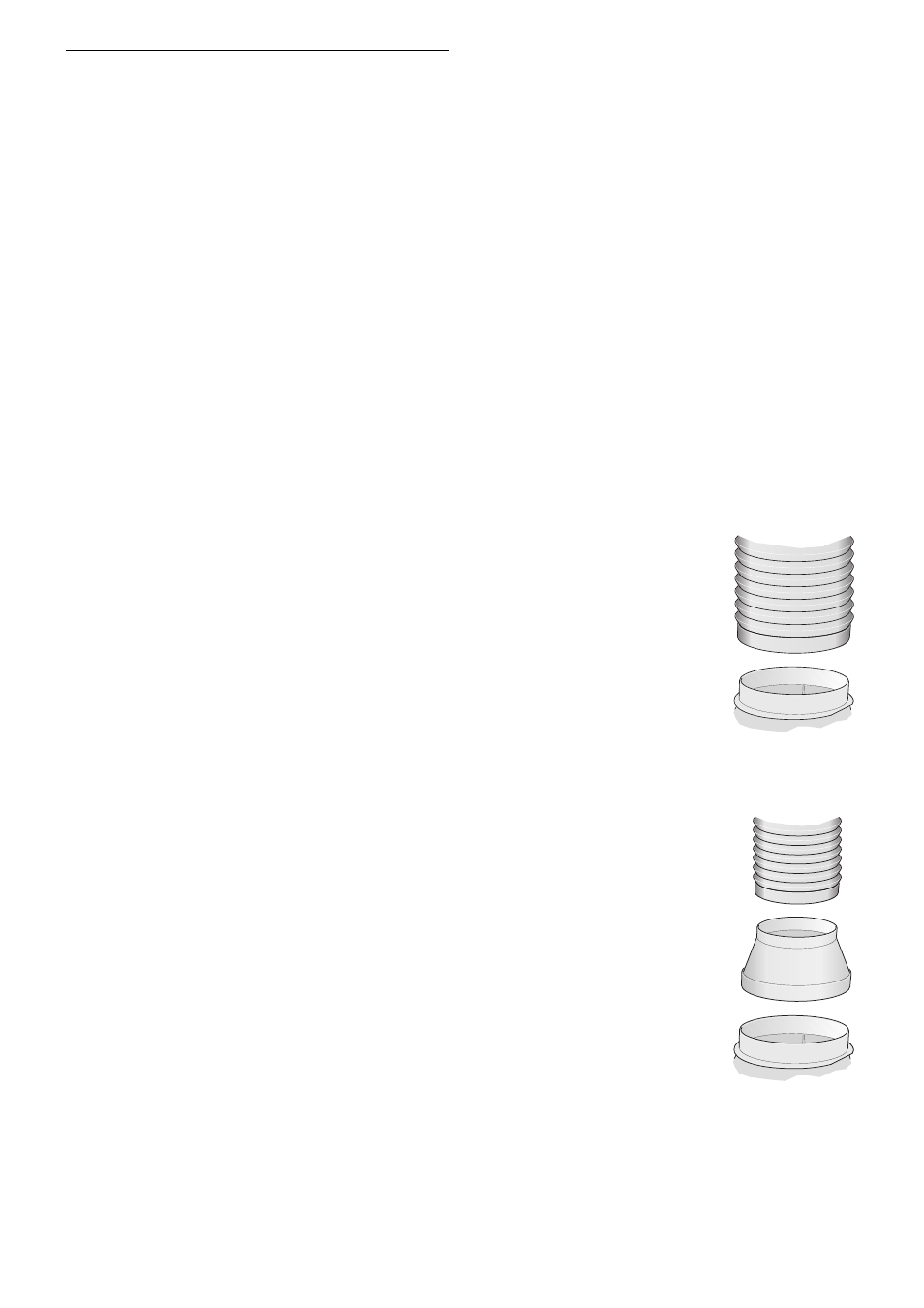

Присоединение вытяжной трубы Ø 150 мм
(рекомендуемый диаметр)
•
Вытяжная труба крепится
непосредственно
к воздушному патрубку
и соединение
соответствующим образом
изолируется. Если
используется труба из
алюминия, тогда место
присоединения необходимо
предварительно сгладить.
Присоединение вытяжной трубы Ø 120 мм
•
Переходной патрубок
крепится непосредственно к
воздушному патрубку.
•
Вытяжная труба крепится к
переходному патрубку.
•
Оба места соединения
соответствующим образом
изолируются.
