78
Montaj bilgileri
•
Montajdan önce, kesinlikle “Güvenlik bilgi ve
uyarıları” bölümündeki bilgi ve uyarılara dikkat
ediniz!
Atık hava modu
•
Atık hava, bir hava bacası üzerinden yukarı
doğru veya doğrudan dış duvar üzerinden dışarı
iletilir.
Bİlgİ: Atık hava, ne devrede olan bir duman veya
atık gaz bacasına, ne de ısıtma kaynaklarının kurulu
olduğu yerlerin havalandırılması için kullanılan bir
bacaya aktarılmalıdır.
•
Atık havanın devrede olan bir duman veya atık
gaz bacasına aktarılması isteniyorsa, yetkili
baca temizleme ustasının iznini almanız gerekir.
•
Atık havanın akatarılmasında, resmi kurumların
ve yasal yönetmeliklerin (örn. ülke inşaat
nizamnameleri) dikkate alınması gerekir.
•
Atık hava dış duvar üzerinden dışarı aktarılırsa,
bir teleskopik duvar kasası kullanılmalıdır.
Aspiratör en ideal performasına
şu durumlarda ulaşır:
– kısa, düz bir atık hava borusu ve
– mümkün olduğu kadar büyük bir boru çapı.
•
Boru dirsekleri kullanılması kaçınılmazsa,
yarıçapların mümkün olduğu kadar büyük
olmasına dikkat ediniz.
Bİlgİ: Uzun, kaba (düz olmayan) yüzeyli
atık hava boruları, birçok boru dirseği veya
150 mm’den küçük boru çapları kullanılması,
en ideal hava performansından sapmalara ve ses
emisyonunun yüksek olmasına neden olur.
•
Atık hava hattının döşenmesi için sadece
yanmayan malzemelerden üretilmiş borular
ve hortumlar kullanılmalıdır.
•
Boru hattının planlanması ve uygulanması ile
ilgili şikayetler için, aspiratör üreticisi herhangi
bir garanti sorumluluğu üstlenmez.
Boru bağlantısı
•
Atık hava borularının çapı, 150 mm’den küçük
olmamalıdır.
•
Yuvarlak borular:
Boru iç çapının 150 mm olmasını öneriyoruz;
fakat iç çap en az 120 mm olmalıdır.
•
Yassı kanallar, yuvarlak borulara eş değerde
bir iç kesite sahip olmalıdır.
Keskin köşeli dirsek kısımları olmamalıdır.
Ø 150 mm yakl. 177 cm
2
Ø 120 mm yakl. 113 cm 2
•
Bu ebatlardan farklı boru çaplarında:
Sızdırmazlık şeritleri (conta) takınız.

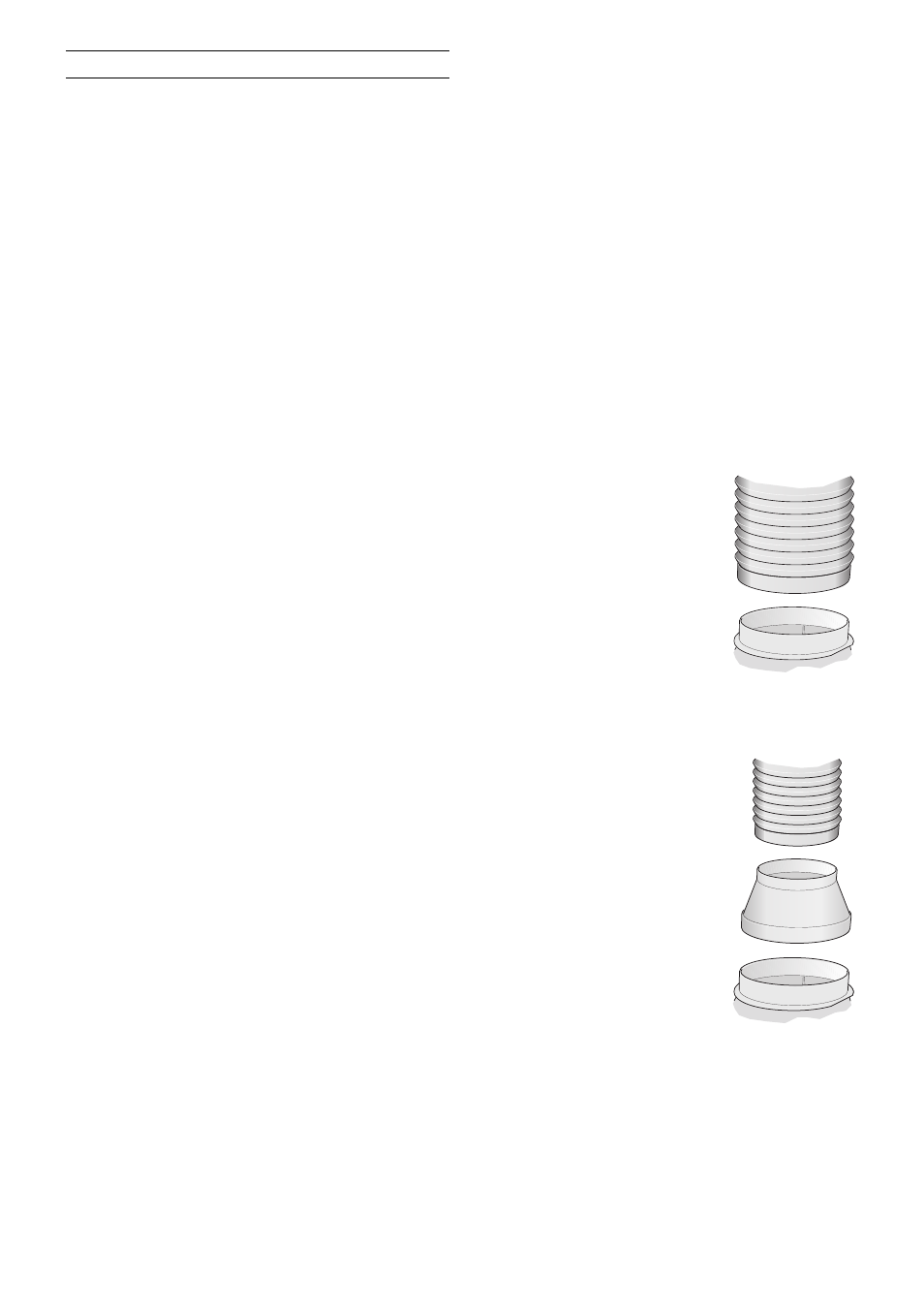

Atık hava Ø 150 mm (tavsiye edilen ebat)
bağlantısı
•
Atık hava borusunu doğrudan
hava borusu ağzına
sabitleyiniz ve uygun şekilde
sızdırmaz kılınız. Bir
alüminyum boru kullanılması
halinde, bağlantı alanını
önceden pürüzsüz ve çapaksız
hale getiriniz.
Atık hava Ø 120 mm bağlantısı
•
Çap küçültme parçasını
doğrudan hava deliği
parçasına sabitleyiniz.
•
Atık hava borusunu çap
küçültme parçasına
sabitleyiniz.
•
Her iki bağlantı yerini uygun
şekilde sızdırmaz kılınız.
