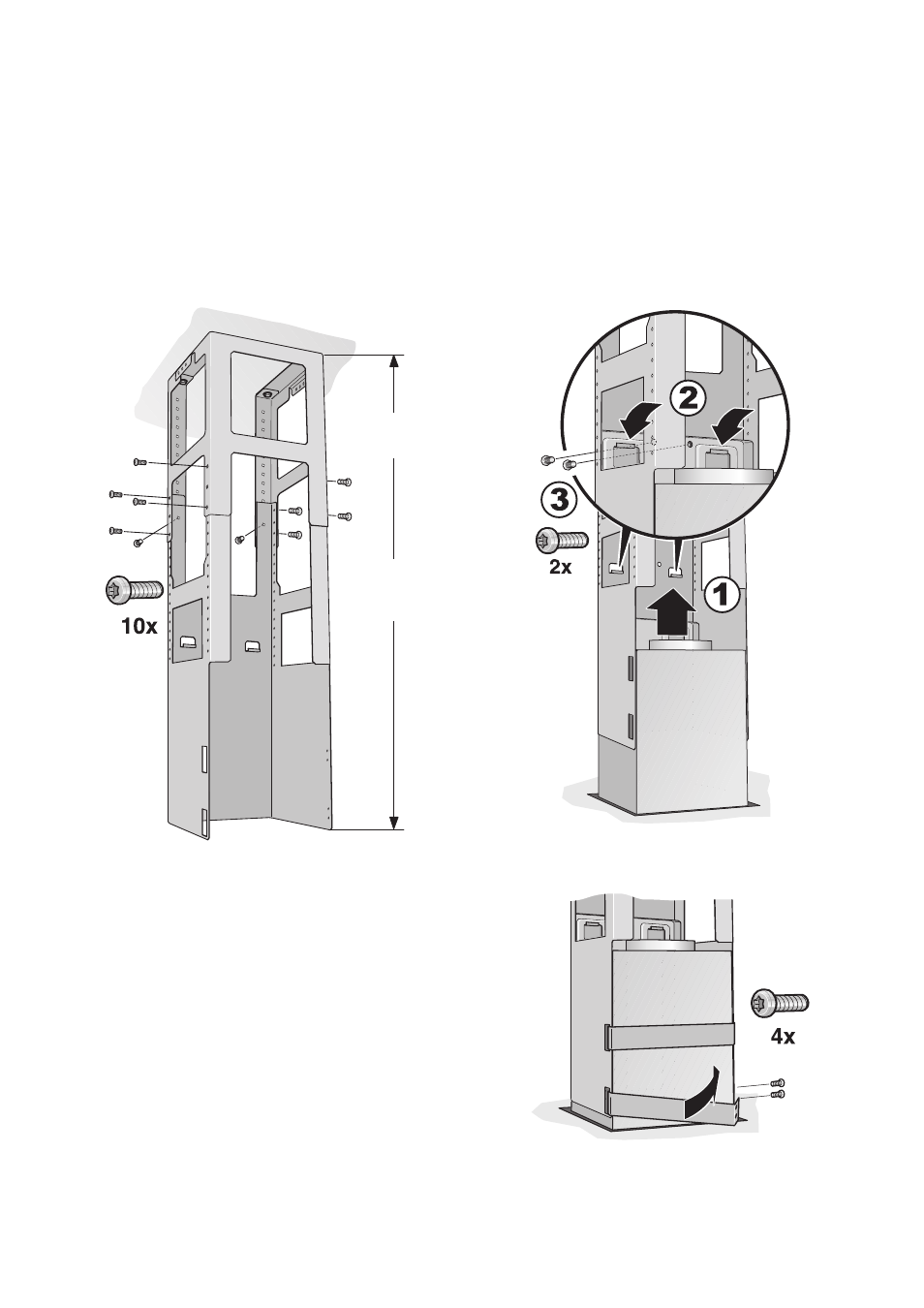

Alt taşıyıcı düzeneğin monte edilmesi
•
Taşıyıcı düzeneğin üst ve alt parçasını,
belirlenmiş toplam yükseklik seviyesinde
10 cıvata ile sabitleyiniz (tercih edilecek delik
seçimi için bu sayfadaki ilgili resme bakınız).
•
Alt taşıyıcı düzeneğin doğru pozisyonda
olmasına dikkat ediniz. Açık olan taraf, ocağın
kumanda elemanları yönüne bakmalıdır.
BİLGİ: Tavandaki sabitleme cıvataları çözülerek,
taşıyıcı düzenek sonradan da doğru pozisyon elde
edilecek şekilde ayarlanabilir.
Aspiratörün montajı
1
Aspiratörü alttan, taşıyıcı düzeneğin içine takıp
asınız.
Elektrik kablosunun sıkıştırılmamasına dikkat
ediniz!
2
Aspiratörü 2 güvenlik cıvatası ile taşıyıcı
düzeneğe sabitleyiniz.
3
Güvenlik parçasını yerine asınız ve sıkıca
vidalayınız.
4
Boru bağlantısını kurunuz.
5
Elektrik bağlantısını kurunuz.
Atık hava modu
700-800
Dolaşımlı
hava modu
700-1000
