Montaż
Okap kuchenny jest przewidziany do montażu na
suficie zwykłym lub na podwieszonym suficie
o dostatecznej nośności.
•
Podczas montażu zwrócić uwagę na
ewentualnie konieczne do zamontowania części
wyposażenia dodatkowego.
•
Przestrzegać odstępu minimalnego pomiędzy
płytą do gotowania a okapem kuchennym (patrz
„Przepisy bezpieczeństwa“)!
•
Chronić wrażliwe powierzchnie przed
uszkodzeniem!
Przygotowanie sufitu
ṇ
NIEBEZPIECZEŃST WO ZRANIENIA
Niebezpieczeństwo poniesienia strat materialnych.
Przed przystąpieniem do wiercenia na miejscu
montażu sprawdzić, czy pod tynkiem występują
przewody elektryczne lub inne instalacje.
•
Sufit musi być płaski i poziomy.
•
Dołączone śruby i kołki rozporowe
są przeznaczone do betonu i kamienia
naturalnego. W przypadku innych konstrukcji
sufitu zastosować odpowiednie środki do
mocowania.
•
Zwrócić uwagę, aby głębokość otworów była
odpowiednia do długości śrub.
•
Zapewnić mocne osadzenie kołka rozporowego.
Ciężar maksymalny okapu kuchennego: 50 kg
Zastrzega się prawo do wprowadzanie zmian
konstrukcyjnych podyktowanych postępem
technicznym.
Montaż górnej ramy nośnej
1
Przed przystąpieniem do montażu ustalić
wysokość całkowitą ramy nośnej i zaznaczyć
miejsca na otwory dla śrub. Wysokość ramy
nośnej jest dobierana stopniowo, w odstępach
co 20 mm.
Wysokość całkowita wynika z wysokości sufitu,
wysokości blatu roboczego i odpowiednich
odstępów pomiędzy płytą do gotowania
a okapem kuchennym.
2
Na suficie zaznaczyć punkt środkowy okapu
kuchennego.
3
Za pomocą dołączonego szablonu zaznaczyć
pozycje dla śrub na suficie.
4

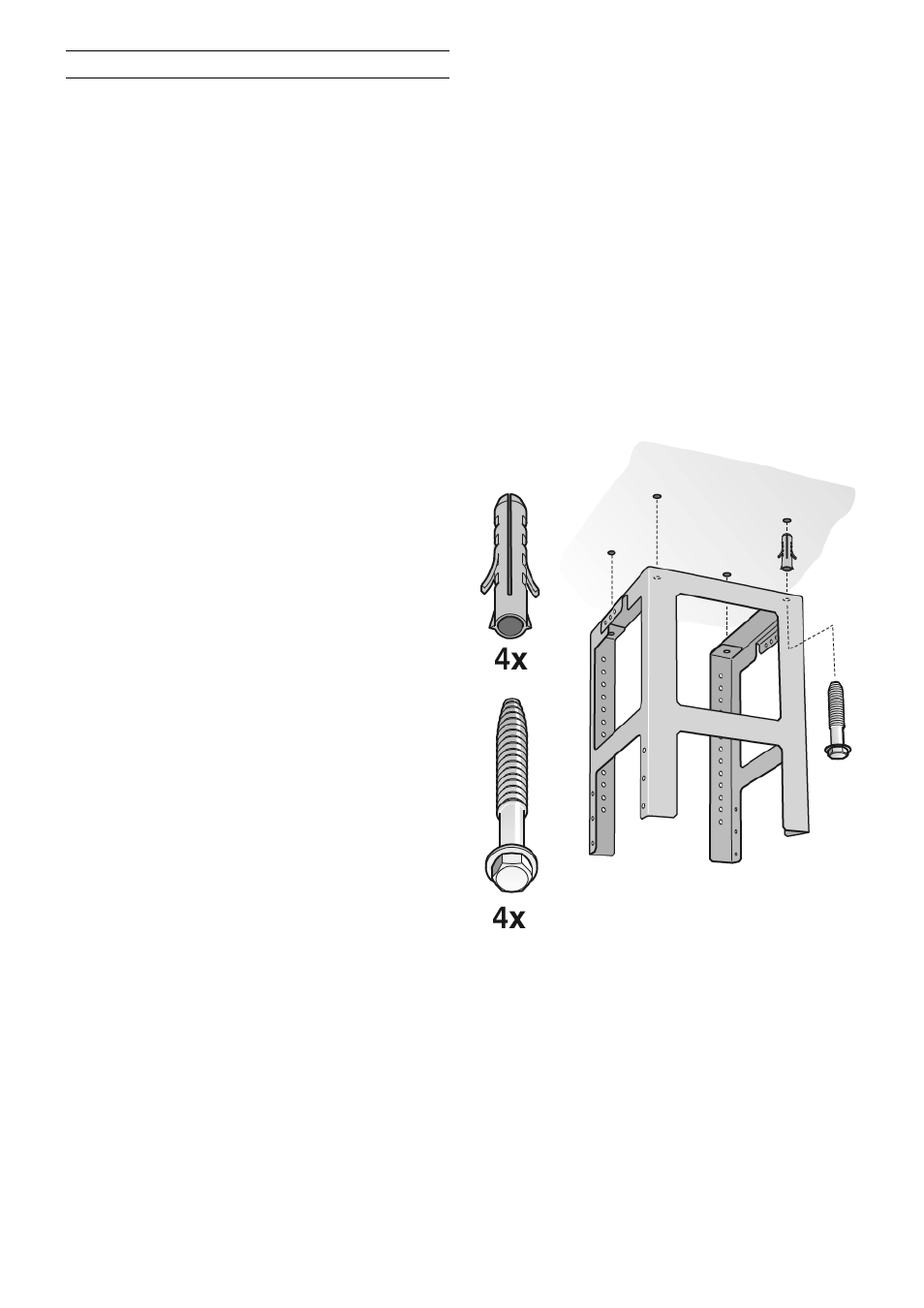

Wywiercić 4 otwory Ø 8 mm i wcisnąć kołki
rozporowe tak, aby ich krawędź tworzyła jedną
płaszczyznę z sufitem.
5
Górną część obudowy ramy nośnej
przymocować 4 śrubami do sufitu.
6
Zwrócić uwagę na prawidłową pozycję ramy
nośnej. Środkowy pałąk określa stronę licową.
On musi wskazywać w kierunku elementów
obsługowych płyty do gotowania.
